Вопрос Fnirsi hs1 помогите найти или опознать элемент

[xxxnextxxx]

Паяльник fnirsi hs1 сгорел ШИМ на выходе маркировка ba1l25 картинку не могу вставить. Подскажите аналоги или где купить​

Не могу вставить картинку ссылка на диск

купите доступ для просмотра контента



[we33]

AON7409
(маркировку следует указывать полностью)

Спойлер

купите доступ для просмотра контента



[Coler]

С чего бы у мосфета пукан рванул. Перегрузили чем то



[xxxnextxxx]

купите доступ для просмотра контента

Я дурак надо было припаять кое что в блоке который и питал этот паяльник



[we33]

купите доступ для просмотра контента

... а ещё надо было имя паяльника указывать правильно



[une4a32]

Привет помогите распознать чип sot23-6 маркировка GBF3X сгорел при переполюсовке паяльник Fnirsi HS-01



[we33]

купите доступ для просмотра контента

примерьте
PW2312 или RY8310



[3ton]

так же столкнулся с тем что спалил этот паяльник, но в моем случае оказался бракованый кабель-переходник из-за которого с блока питания ноута пошло 18 вольт обратной полярности на паяльник
визуально требуют замены SMD транзистор 1АМ и чип по которому в инете ничего не нахожу - GBG4S
может кто подскажет в какую сторону копать?



[stefanjke]

купите доступ для просмотра контента

Картинку чипа. Гадают по кофейной гуще на других форумах.



[Coler]

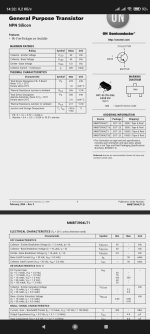

1AM это MMBT3904L



[3ton]

Спойлер: 1am

купите доступ для просмотра контента

Спойлер: gbg4s

купите доступ для просмотра контента



[Coler]

Долго рыть не стал уже гдето спрашивали за GBG4S и получили ответ чтото из этих двух
AP5724WUG-7
RY8310



[3ton]

не получается, у 8310 по спецификации, при максимальной напруге в 30В, ток на выходе 1,2А, а мой паяльник жарит на 65 ватт

купите доступ для просмотра контента

немного покурил тему и понял, что именно этот чип тут для понижения напруги для питания логики и не пускает через себя весь пришедший в устройство ток, полагаю что в таком случае 8310 может подойти. осталось лишь найти подтверждение соответствия ног



[Coler]

Pin Description

Pin	Name	Function
1	BS	Bootstrap. A capacitor connected between SW and BST pins is required to form a floating supply across the high-side switch driver.
2	GND	Ground Pin
3	FB	Adjustable Version Feedback input. Connect FB to the center point of the external resistor divider
4	EN	Drive this pin to a logic-high to enable the IC. Drive to a logic-low to disable the IC and enter micro-power shutdown mode.
5	IN	Power Supply Pin
6	SW	Switching

Сравни что на плате



[3ton]

купите доступ для просмотра контента

да, вы оказались правы, даже более того, оказывается что не обязательно искать GBG4S который я не мог найти.
Достаточно найти любой GB{YPP}
Где Y - год выпуска, а PP - номер партии
А мне в моих поисках не раз попадались GBG3Z.
Кстати, GB{YPP} не аналог RY8310, это она и есть - чип от рючипа с такой корпусной маркировкой. Это можно обнаружить на второй странице PDFки что нашел в инете, к сожалению открыть ваш файл я пока не дорос по меркам данного форума

Спасибо, ваша помощь помогла достичь истины и понимания.
