Решено Galaxy А53 только 2G

  • Автор темы Автор темы debeliamark
  • Дата начала Дата начала

debeliamark

.
.
19/12/03
108
Решения
1
37
0
57
₽
0
Есть у кого нибудь сервис мануал, схема, идея?

В ремонт попал A53 (a536) 5g с проблемой "нет сети, пропала во время разговора и больше не появлялась". В 112 не звонит, симкарты видит, imei на месте. Очевидно, что проблема не программная. В сервис мод переключается на lte, wcdma, но всё по нулям. Иногда в строке состояния появляются палочки, иногда зачёркнутый кружок.
После разборки и снятия защитных экранов с платы был обнаружен дефект микросхемы 77098b (с одного края опухший корпус). Ранее встречал такое на усилителях mi9. Решается заменой микросхемы. Проблема в том, что их нет даже на Али. Остаётся искать чуда и поймать плату на разборе.

semak2319 сказал(а):
купите доступ для просмотра контента
Нажмите, чтобы раскрыть...
В итоге купил на авито донора (за 2 рубля погнутая вдребезги плата). Заменил 77098b, проблема не ушла. Оказалось, что на неё не шло питание с микросхемы qm81050 (находится около проца). Заменил её, и вуаля: сети видит, вайфай раздаёт, дышит полной грудью.

semak2319 сказал(а):
купите доступ для просмотра контента
Нажмите, чтобы раскрыть...

Присоединяюсь к автору актуальная проблема принесли такой же аппарат после жесткого удара нет сети и вай фай не ловит телефон не копанный не разбирался снял защитный экран qm81050 прогоревший плюс утащил за собой один пятак фото приложу, собственно вопрос уважаемый можете прозвонить падение на этом пятаке на вашей донорской плате есть ли оно, либо дублируется ли этот пятак либо земля, но наврятли это земля я думаю.

купите доступ для просмотра контента


Вложения

Последнее редактирование модератором:
QM81050 это преобразователь для питания передатчиков с управлением по MIPI.
Нумерация выводов микросхемы организована в четыре ряда A,B,C и D по 6 выводов в каждом.
Подгоревший выв. - это C5 ( питание VDD ).
VDD также приходит на выв. A2 и D2 .

dervish сказал(а):
купите доступ для просмотра контента
Нажмите, чтобы раскрыть...
В общем востановил ножку , купил плату донор снял с него qm 81050 , выяснилось что рядом с микрухой дросель в кз дал на эту линию 1 в греется усилитель под номером 77098 b снял кз ушло,махнул с донора запустил , сеть есть,wi fi также не работает плюс еще выяснилось что не работает еще слуховой динамик шумы скрипы подозреваю что где то в плате обрыв в дорожке примерно как у А50 , сеть почему то работает не стабильно на второй симке звонится инет есть все ок на 1 й симке проблемы со звонками , коаксиалка и нижняя суб проверенны , куда капнуть можно чтобы сеть стабильно ловила ? Трансивер перекатать или махнуть сразу с донора ? Нужен совет

aki xxx сказал(а):
купите доступ для просмотра контента
Нажмите, чтобы раскрыть...
в общем дополню свой пост , телефон успешно отремонтирован и отдан клиенту ,проблема нестабильной сети была в обрыве от qm 81050 до усилителя U1008 снял еще раз qm 81050 и начал вызванивать благо есть донорская плата есть с чем сравнивать, нашел обрыв в одной линии кинул мычку сеть стабильно работает wi fi блютуз тоже и на мое удивление слуховой динамик тоже заработал , правда незнаю как слуховой динамик был связан с RF частью видимо питание слухового сидит на этой же линии ,итог слабоватые платы у этой модели кргуом обрывы

Может кто подскажет, в каких ещё аппаратах встречается 77098b?

Последнее редактирование:
Где можно найти SKY85803-11 - U1005 из за A536B ?

Всем привет! пришел аппарат с пробитой qm81050. заменил, сеть wifi и блютуз работают, 4/3g показывают, переключаются. но при звонке тишина. если принудительно поставить 2g, то до 112 можно достучаться. пробовал менять 7709b, безрезультатно. аппарат очень туго соображает, и так же туго переключает сети

1201-004309
Samsung IC-POWER AMP,QPM6815,LGA,76P,TP,7.4X6.2X

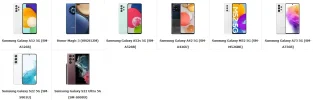

Compatible with: Samsung Galaxy A23 4G (A235F), Galaxy A23 5G (A236B), Galaxy A52 (A526B), Galaxy A52s 5G (A528B), Galaxy M52 5G (M526B), Galaxy S21 FE (G990B), Galaxy S22 (S901B), Galaxy Tab S8 (X700N,X706B), Galaxy Tab S8 Ultra (X900N,X906B), Galaxy Tab S8+ (X800N,X806B), Galaxy Z Flip4 (F721B), Galaxy Z Fold4 (F936B)

Последнее редактирование:
Принесли ещё один. С предыдущим было всё просто и ясно, там был пробит 77098B по питанию VPA. На этом же коротких нигде нет, В режиме 5G/LTE/4G/3G/2G сеть постоянно появляется и пропадает циклично, дозвона нет (не зарегистрирован в сети). На остальных режимах сеть есть всегда, но не звонит (в звонилке так же "не зарегистрирован в сети" пишет). Значков ни 3G, ни LTE нет ни в каких режимах, только палки уровня сигнала. Питание на qm81050 (том что питает 77098B) скачет от 0-1,6v и один раз даже подскочило до 3V. На втором qm81050 питание всегда 0. На этом втором так и должно быть всегда 0?

Не я пишу на сайтах по коду так пишут и не на одном


в 526 есть проверил


Последнее редактирование:
Пруфы чего ? что на сайте где публикуют обгадились Не проще в схему посмотреть потом чтото распаивать в поисках?

Напишу здесь дабы не создавать лишнюю тему. Есть S22 (S901B). Сеть полная на всех режимах, 4G значёк есть, но не звонит и интернет не работает, может иногда после включения первые пару минут заработать. Интересует, проверял ли кто взаимозаменяемость QPM6815 и 77098B?? По схемам распиновка у них одинаковая.

A536 и не думали кончаться...
Сегодня победил очередной. Изначально зашел с плавающими режимами сети. По опыту полез проверять QM77098B на наличие короткого. Его не оказалось. Вспоминая мое предыдущее сообщение в этой теме, перекатал QM77098B. Обрывов не было. Но сеть завелась. Правда, на два дня.
В общем, помог ему только реболл процессора. А я уже думал, что после ВСЕХ типовух этому аппарату ничем меня не удивить.
