Honor 10 Lite HRY-LX1 нет изображения

  • Автор темы Автор темы Pro-fix
  • Дата начала Дата начала

Pro-fix

.
.
21/10/16
12
4
0
1
Попался и мне веселый аппарат, после попыток восстановления. При вкл, потреблял 20-30 мА, откатал цпу, флешь и кп, начал запускаться судя по потреблению, на з.у. реагировать, ток заряда 1.2- 1.3А., ПК видит ТА как съемный диск, но не выводит изображение, подсветка присутствует. Конектор поднимал, обрывов и кз не нащупал, падения на диф парах 650 мВ, что на данной платформе формирует питание lcd?

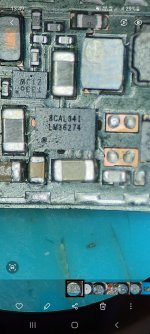

Что написано на корпусе выделенной на рисунке микросхемы ?


Вложения

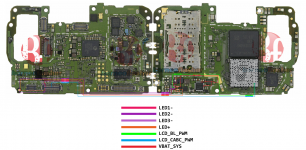

Дело в том что в обвязке модуля nfc нет данной микросхемы, фото платы прикрепляю. У ТС на фото скорее всего lm36274, данную микруху нашел на плате, она под сим лотком, как понял за подсветку отвечает.


Вложения

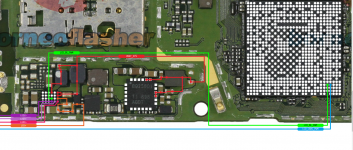

LM36274 содержит в себе как драйвер подсветки, так и драйвер питаний дисплея.

P.S. Тема разделена на 2 темы, первая переименована в Honor 10i HRY-LX1T, (её автор ошибся с определением модели, а следом и я, взяв его картинку), потому и несовпадение расположения деталей на картинках.

Последнее редактирование:
Нашел обрыв по LCM_EN1 и LCM_EN2 под LM36274, вероятнее всего под проц идет, но так как он катан, склоняюсь к межплатному обрыву.


Вложения

Нету изображения honor 10 lite

1582468421.jpg 1582468419.jpg
Привет всем. Телефон honor 10 lite нет изображения, у разъема конектора дисплея плохо был припаян смд элемент белого цвета, обвел его красным, и место где стоит такой же второй указал. Как понимаю, это конденсатор белый, в тестере указывает, как диод... у кого-нибудь есть схема на этот аппарат или кто может знает, что там за элемент стоит и приблизительные его характеристики.когда отпаивал его, потерял(((.Заранее спасибо!

Pro-fix, стоит "пощупать" шину I2C, может с ней непорядок (подсажена, с "подтяжкой" проблема и т.д.)

Последнее редактирование:
Изначально телефон работал, я менял экран, он работал, затем принес клиент телефон, появилимь полосы на экране, по гарантии заказал новый, после чего вставил новый экран, при включеном акб ничего не изымал, все строго по инструкции, затем на новом небыло изображения кроме подстветки, вставил старый экран с полосами, такая я же проблема, обноружил, что один кондер, который отсутствует, был в отвален и держался на соплях, отпаял и когда занова припаивал, случ. его сдул. Такая вот ситуишен..

Все ребята, телефон включился.. экран и подсветка, все работает.. понял проблема, изначально, когда экран не запускался, один кондер был смещен в сторону другого и они замыкались, сейчас, когда отсутствует и не замыкает, все включается. Вопрос, а за что отвечает кондер, который отутствует? Стоит ли припаивать его, если да, то какой номинал?

Последнее редактирование модератором:
Honor 10 lite не загружается с подключенным диспом (от блока висит на 290 мА и сбрасывает), без подключенного диспа - загружается, зануляется, нормально заряжается (остальное проверить не могу). Аппарат после попадания жидкости (везде где видно было снимал и сначала реболил после заменил с донора: Hi6555 GFCV211, lm36274, Hi6422) - ситуация не изменилась. В общем попрос по шине i2c куда идет с коннектора диспа? (коннектор диспа прозванивал никаких кз на контактах нет). Дисп другой подкидывал. Если есть кусочек схемки? Или дельный совет? Спасибо!

Проблема в КП Hi6555 GFCV211, думал линия i2c в обрыве (просто донор у меня тоже после воды и жесткого падения, поэтому доверия к измерениям на контактах диспа не было), в общем поставил другую микруху и все гуд.

Последнее редактирование модератором:
ребят, тело упало, теперь при запуске телефон стартует загорается тускло подсветка, изо нет, компом определяется и прошивается, получается катать проц?

короче перекатал проц, все заработало, при отпайке было видно, что пятаки с угла отвалились

Попал ко мне такой же аппарат. Honor 10i проблема такая же почти. При включении на миллисекунды появляется подсветка и пропадает. Телефон работает. Если светить фонариком то изо видно. lm36274 перекатал. Обвеску прозвонил. Всё вроде нормально. Но подсветки нормальной нет. На телефоне был когда то кем то менян дисплей . Вывод: он ударник. Помогите пожалуйста. Что делать с ним дальше не знаю.
Где ещё стоит lm36274?

замерил напряжение на 1 контакте коннектора 3,5 вольта . конденсатор сменил, обрыва дорожки нет. имею ввиду 1-я нога коннектора. с какого телефона можно стащить диоды? именно таких как в этом телефнjе у меня нет.


Вложения

Последнее редактирование модератором:
добрый вечер ю. Пришёл телефон. По словам клиентки муж сломал попалась телефон. Вот решили восстановить. Вырван был коннектор дисплея, две ноги вырваным снесено два элемента. Вроде восстановил но все равно нету изображение. Подскажите новичку от куда начать и куда копать

Пришла микросхема lm36274 заменил (hry-lx) ни чего не изменилось. При включении на долю секунды моргает изображение и далее темный экран. При нажатии на кнопку разблокировки моргает подсветкой(изображение есть) всю обвязку вокруг lm36274 прозвонил. Звонится как надо.Телефон был подмочен ,но следы коррозии (белый налет) был только на сим ридере. Все колпаки снял везде чисто.но всё равно промыл везде. Помогите советом.

Другой дисплей подкидывать пробовали ? Диод Шоттки, дроссели в обвязке микросхемы исправны ?
Также стоит проверить пайку разъёмов дисплея, искать возможные обрывы проводников, непропаи деталей в цепях подсветки.

Если нет в наличии, то можно с аппаратом к знакомым мастерам или продавцам сходить, и у них подбросить новый дисплей.

Проявление дефекта со старой микросхемой и с новой похожие, может и старая микросхема плохо сидела.

Всем доброго времени суток. Honor 10 lite, телефон после другого СЦ,кто подскажет куда приходит сигнал от 4-го контакта? Т.к вырвано все с корнями,фото ниже. Есть подсветка,нет изображения,заранее спасибо.


Вложения

  • Нравится
Реакции: ff44

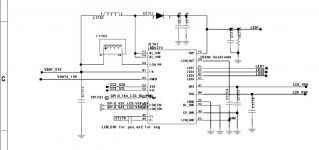

На форуме схема с прошлого года лежит, в соответствующем разделе.

Доброй ночи. Honor 10i зашел без подсветки и изо. обнаружил сгоревший диод рядом с драйвером подсветки. заменил с донора, для уверенности также заменил и LM36274. решил проверить. подав питание, без попытки включить аппарат, диод снова сгорел. скажите пжл, нужно ли еще попутно с диодом заменить что либо из рядом стоящих? прозвонил обвязку драйвера, кз нет нигде, два дросселя звонятся

а диод, рядом с драйвером подсветки который, с какого аппарата можно поставить?

Всем привет! Мучался с Honor 10 lite, так и не победил. Подсветка есть, изо нет, раза с 20го включения было изо, при деформации платы на предмет зависания картинки либо ее пропадания эффекта ноль, lm-ку менял ниче не поменялось, на всех дифф. парах пакеты данных идут(даже при отключённом дисплее), - 5,7в и 5,7в линии звонятся c драйвера на коннектор,заметил что питания появляются только при подкл. дисплее. Проц скажу честно не катал. Был немного деформирован вот этот уголок, добрался до дорожек повреждений и обрывов не было.


Вложения

Кроме питаний и дифф. пар есть управляющие сигналы типа ID и RESET.


Вложения

У кого есть опыт ребола процессора у телефона Honor 10 lite? Там бутер(юбка) стоит?

похожей темы не нашёл, поэтому спрошу здесь - телефон может включиться с первого раза, может зависнуть на заставке, может выпасть в зелёный экран или рассыпаться картинка... если всё же загрузился, то может полноценно работать, пока не полежит в режиме ожидания пару минут с потухшим экраном, после чего уже "не просыпается" и не заряжается.. может кто сталкивался, проблема с памятью или проц катать? другой дисплей и акб подкидывал

всем привет .принесли телефон honor 10 lite нет подсветки . led + в обрыве не могу найти где стоит lb1763


Всем привет, принесли в ремонт honor 10lite нет изображения,при подключения аккумулятора сильно греется LM36274,заменил микросхему прозвонил всю обвязку дисплея и все что вокруг микросхемы LM36274 кз не обнаружено, подключил акб и снова сгорела микросхема LM36274 в чем может быть причина


Вложения

Здравствуйте. Телефон Honor 10 Lite (HRY-LX1).
Пропадает изображение (но есть подсветка) и, судя по всему, телефон зависает, через секунд 30 (иногда через пару секунд), если ставишь на зарядку. Включить аппарат можно только, отключить зарядку и долго удерживая кнопку Power_off.
При этом, когда подключаешь зарядное, ток заряда около 1.1А. Когда пропадает изображение, ток уменьшается до 0,45А. Заряд аккума, идёт, но медленно.
Если заряжать в выключенном состоянии, ситуация, фактически такая же: некоторое время, ток заряда около 1,2А, потом падает до 0,45А. При этом, есть подсветка.
Если телефон не заряжается, то функционирует нормально.
Нижнюю sub-плату менял. Без изменений.

Может кто сталкивался? В чём может быть проблема?

Принесли ТА без сети. Ударник, уже меняли на нем раму с дисплеем. Чуть погрели зад.крышку и начало изо пропадать, потом совсем пропало, подсветка была.
Поднял lm36274, линии LCM_EN1/EN2 OL. Всё перерыл, перемерил, сравнил с донором, только в них проблема. Поднял проц - не звоняться до lm36274. Так как ТА был рабочий и инфо очень важна, решил перекидывать трио на рабочую плату. Снял проц, линии LCM_EN1/EN2 звонятся до lm36274. Трио перекинул, ТА заработал полноценно. Итог: обрыв в слоях.
