Honor 10i (HRY-LX1T) ищу фото платы, чтобы узнать ключи расположения микросхем!

  • Автор темы Автор темы CultureDuck
  • Дата начала Дата начала
Добро пожаловать! Вас пригласил dirnusir присоединиться к нашему сообществу. Пожалуйста, нажмите сюда зарегистрироваться.
Highlights Only

CultureDuck

.
16/3/14
49
7
0
29
₽
0
Дорогие формучане,всем привет! Выручайте,разогнался и с залитика снял пять микросхем,все восстановил а как ставить их обратно непонятно,на плате нет ключей,только на самих микрухах есть,облазил интернет,данной фотографии или схемы не нашел.

Выложите хорошее фото вашей платы со снятыми микросхемами и напишите название микросхем, которые нужно установить на место.

Я установил микросхемы по своей памяти,но телефон не запускается,не стал снимать а сфоткал прямо на плате.


Вложения

Последнее редактирование модератором:
Хорошее фото вашей платы со снятыми микросхемами просил потому, что по нему (по выводам чипов) можно найти опорные точки, по которым можно определить ключ каждой из микросхем.

Сами чипы такие
2-ое фото - LM36274, в корпусе DSBGA-24 (6X4)
3-е фото - CBTL02043A, маркируется TL02043A, в корпусе DHVQFN-20
4-ое фото - Hi6422 GWCV213
5-ое фото - TPS61256A, маркируется QXA, в корпусе DSBGA-9 (3x3)
6-ое фото - PN553E2EV-C210, маркируется 55303, в корпусе WLCSP-64 (8x8)

Положение фотографий посадочных мест чипов,соответствует положению фотографии платы.


Вложения

Правильно стояли только CBTL02043A (TL02043A) и TPS61256A (QXA), остальные нет.
Должно быть так:


Вложения

dervish сказал(а):
купите доступ для просмотра контента
Нажмите, чтобы раскрыть...

Спасибо вам! Поставил микрухи,перестал греться , от блока питания потребление здоровое,но нет изо,обвязка в порядке,сейчас буду искать дисплей.

Подкинул рабочий дисплей,телефон запускается,чувствуется по вибрации,но изо нет,на что грешить,не подскажите????

Последнее редактирование модератором:
Сначала подсветить дисплей лампой, чтобы убедиться чего нет, изображения или подсветки.
Затем проверить есть ли, и соответствуют ли нужным значениям питания дисплея.
Проверить целы ли синфазные дроссели по цепи процессор-дисплей, посмотреть не сгнило ли чего под разъёмом дисплея и рядом с ним.
Возможно придётся и под процессор заглянуть, с "водяными" аппаратами нередко так.

Всем привет.нужна маркировка микросхем этой платы . В теме их нет , может кто помочь?

Подскажите ключ на данную стекляшку в радиоблоке


Вложения

Последнее редактирование модератором:
Всем привет!
Без TPS61256A должно вбат расходиться по плате? А то телефон после воды, сильно залит как раз этот участок. Под TPS отгнили шарики. На плате нигде нет вбат и схема заряда не видит батарею.
И откуда можно снять TPS61256A ?

Со снятой напряжение стало расходиться по плате.На зарядке потребление 350мА. Включения нет.

Последнее редактирование:
Доброго дня. Кто подскажет P/N или что за микросхема ? Отгорел один контакт после воды, чем заменить. Маркировка на ней 957t s57Посмотреть вложение 349738


Вложения

  • 10i.jpg
    516,5 КБ Просмотры: 327
Последнее редактирование модератором:
LM3243TMX, питание передатчика, маркируется S57

Здравствуйте. Подскажите название и ключ расположения м/с. Стоит рядом с контроллером заряда под экраном.


ребята подскажите пожалуйста где на этом Девайсе чип автоповорот

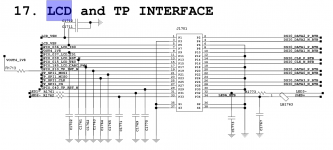

Всем здоровья! Прошу помочь с подсветкой на этом аппарате. После воды. Снял LM36274 - не все пятаки-выходы на подсветку звонятся на коннектор дисплея. Помогите пожалуйста с распиновкой коннектора дисплея в части контактов подсветки (куда идут-звонятся пятаки с LM36274 - BL-OUT, LED1, LED2, LED3, LED4 ?)!
И ещё подскажите пожалуйста - что это за элемент(конденсатор вероятно?) и какого номинала должен быть(подгнил хорошо..., вроде конденс. 100pF определяется RCL- тестером)? - во вложении 1. А вот во втором вложении конденсатор сгнивший, ёмкость не определяется, по даташиту LM36274 должен быть на 1mkF, а на самом деле какой ёмкости он?


Вложения

  • 1.png
    300,3 КБ Просмотры: 111
  • 2.png
    300,3 КБ Просмотры: 103
Последнее редактирование:
Здравствуйте. Может кто сделать фото платы в правом углу экрана радиомодуля.когла снимал его немного сдвинул эту микросхему.


Вложения

Эта микросхема в корпусе WLCSP-4 - компас AK09918C.
Просьба связана с определением расположения ключа ?
Если да, то нужно определить, какие контакты под микросхему соединены с землёй, по ним и даташиту на микросхему можно понять, как её правильно установить..

Добрый вечер !!! У кого есть схема расположения компонентов вокруг проца хонор 10 I. После перекатки проца слетел резюк снизу

Хонор 10i прибыл с не работающей подсветкой. Заменил микруху и диод рядом. Через неделю вернулся. Подсветка работает только на заставке и как только телефон загрузился подсветка перестаёт работать. Микруху пока подсветка работает сильно греется. Не подскажете дело в микрухе или нет?

С другим дисплеем пробовали ? Может китайский дисплей светодиоды брак , или подмочена подсветка

Не работает фронтальная камера , при ее включении вылетает на рабочий стол, до меня все элементы снесли с этого места , прошу подсказать какие элементы стоят тут


Вложения

Дмитрий192, по-видимому, форумный движок урезал размер и качество загруженного Вами фото.
Запакуйте оригинальное фото в архив и загрузите получившийся архив в эту тему. В архиве размер и качество фото не пострадают.
Фото другой стороны платы тоже не помешало бы, по-возможности.

Всем привет! Ребят, кто-нибудь может подсказать номинал резистора возле коннектора основной камеры?


Вложения

Контроллер зарядки снял, не могу распознать номер микросхемы. 4s=6k
???

Приветствую всех. Кто нить может у точнить, на Honor 10i какой контроллер питания? Hi6422 GWCV210 или BQ25601? А то гуглятся оба варианта...

С.
