Вы упустили из виду, что этот вывод ещё и DIMMING CONTROL, т.е. по нему импульсами регулируемой скважности происходит регулировка яркости подсветки. Конденсатор, который на массу - накопительный, напряжение на нём появляется при наличии импульсов на входе ON/OFF DIMMING CONTROL. Могут не приходить импульсы, может быть неисправен сам конденсатор или драйвер.

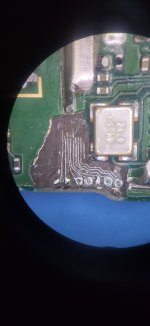

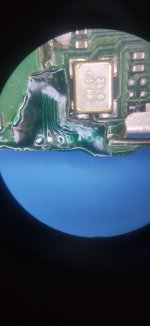

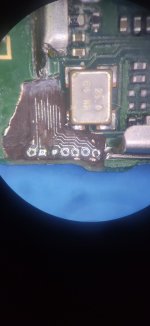

По середине не понятно провода откуда и куда идёт, вот фото это правильно?
Благодарю спасибо! Помог мне!
что означает Ваш плюсик, палачка и буква Р
а если они у меня звонятся нормально без мычек, но почему то объвязка над 9 пином чуть левее 9-го звонится на массу... схемы нет. поэтому и не знаю что это и куда идет кроме драйвера на 5-ю ногу.... изо нет подсветки тоже если есть идеи как оживить без ковыряния платы в районе проца буду рад любому совету. спасибо мычки пинов 5,7,9 коннектора lcd и драйвера звонятся нормально и дублировал проблема не ушла. ТА после воды окислы минимум коннектор lcd не поднимал. гнили нигде нет. шлейф и морда целые.
Так скачайте, на форуме почти год свободно лежит.
полюс питания, минус питания, и обратная связь "Р"

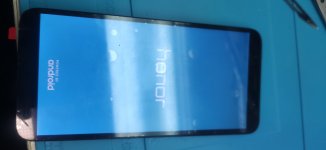

В обрыве были эти контакты. Дефект проявлялся так, при включении телефона, загорается подсветка-изо есть, через 3 сек. тухнет подсветка изо остается, затем снова загорается подсветка на 3 сек и тухнет, телефон при этом прогружается до рабочего стола.
5- нога это 36V или опечатка 3.6V
