Решено Honor X8 (TFY-LX1) нет сети

  • Автор темы Автор темы psa1412
  • Дата начала Дата начала

psa1412

.
17/11/11
514
Решения
1
63
0
47
₽
3
Honor X8 после воды, всё вычистил пропаял работает все кроме сети, имеи и прошивка модема на месте на 112 не звонит, радиомодуль отключен. wtr3925,vc7643 заменил тоже самое, рядом с vc7643 стоит усилок 9901-11 поиск в интернете ничего не дал но похоже что отвечает за 2G по распиновке похож на sky77356-8 но не он. Ещё одна микросхема с маркировкой BZ один в один схожа sk2h. Вопрос чем заменить 9901-11 и BZ?


Вложения

Последнее редактирование модератором:
Это не 8X а X8

Сделан на Проце SM6225, КП PM6225

psa1412 сказал(а):
купите доступ для просмотра контента
Нажмите, чтобы раскрыть...
Это OM9901-11 фирмы OnMicro .
Отвечает за 2G, интерфейс - MIPI .
Есть в Honor 50 / 60, Huawei P50 Pocket / Nova 9 Pro .

psa1412 сказал(а):
купите доступ для просмотра контента
Нажмите, чтобы раскрыть...

Думаю, что это QM13141 фирмы Qorvo.
4xSPST Antenna Tuning Switch с интерфейсом MIPI.
Даташита на него не видел, но манера маркировки, размер корпуса, расположение ключа, первая буква B - склоняют к этому.
Если так, то можно заменить на
SKY19256-701LF ( SK2H ) , BGSA402ML10 ( 45, 4S ) и CXA4472GC ( 4472 ) .

Последнее редактирование модератором:
на WTR3925 не поднимается 1.8В

Сложно без схемы искать неисправность.

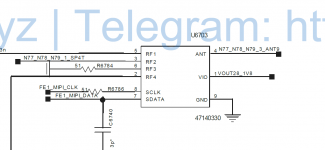

Тел был копаный проблема была в 9ти ногой микрухе с питанием 1.8в нашёл случайно проверяя питания, там их стоит 3 штуки одинаковых похоже что переключатель band


Вложения

  • x8.png
    42,6 КБ Просмотры: 97
Напишите, какая маркировка на корпусе этой 9-ти ногой микросхемы ? Или фото.

psa1412 сказал(а):
купите доступ для просмотра контента
Нажмите, чтобы раскрыть...
Это MXD8645H фирмы Maxscend.
Есть, например, в
Honor X30 Max
Motorola XT2201-2 edge X30
Xiaomi CIVI, Mi 12, Redmi K50 Gaming Edition, Redmi Note 11 Pro / 11T Pro

psa1412 сказал(а):
купите доступ для просмотра контента
Нажмите, чтобы раскрыть...
С высокой долей вероятности, это MXD8645MT фирмы Maxscend.
Есть, например, в
Honor 30 / 50 / 60 / Play 5 5G / V30 5G / X10
Huawei P40 / P50 Pro 4G / P50 Pocket / Enjoy Z 5G / Nova 6 5G
OPPO A55 / Reno 6

Второй знак в маркировке обоих типов микросхем встречается разный.
Похоже, значимым знаком является первая буква ( G - для MXD8645H , и J - для MXD8645MT ).
____________________
UPD. MXD8645MT.

Последнее редактирование:
так же нет сети. Радиомодуль выключен. Из питаний по RF части нашел только по 1.8 9ти ногой микрухак о которых писалось выше. ну и вбат рядом с 9901-11. wtr3925 был заменен донором послужил iphone 6s. смущает что "прошивка модуля связи 00006, 00006," и все. Даже и не знаю куда копнуть. По идее если вокруг втр нету вообще ничего то в кп. Но на основной плате воды небыло от слова совсем

После замена vc7643 На wtr3925 стало появляться 1в странно что не 1.8 Да и у самого vc7643 появилось в обвязке напряжение. телефон по прежнему не звонит. сети не ищет. Смущает все же прошивка модуля связи. Но сброс на заводские не помогает. А телефон пришел сброшенным. Возможно что у них как на айфонах? пока не прошьешь сеть не заведется?

Deicider2 сказал(а):
купите доступ для просмотра контента
Нажмите, чтобы раскрыть...
да. Как бы смешно не звучало но замена межплатного шлейфа помогла. Сам шлейф был внешне в идеальном состоянии и коннектора просматривались под микроскопом. ноги не шатались, на коррозию небыло и намека. Повезло в гости заглянул такой же аппарат.

Нет сети, радиомодуль выключен.
В моем случае была проблема в данной микрухе на нижней плате (после воды)
Микруху перекатал, вычистил, но вот эта линия была сгнившей и на месте перемычки еще стоял резистор неизвестного номинала, просто замычил и все завелось, линия 1.8V
С другой новой китайской (полупустой) нижней платой, связь так же не поднималась


Вложения

Китайские копии нижних плат, даже если на них присутствуют все микросхемы, не работают. Проверено подкидыванием кучи разных. Только оригинал работает.

Всем привет. Аппарат с такой же проблемой. Подключение радиомодуля. Не поднимается 1.8 вольт на суб плате. На плате снесен один элемент. Предположительно резистор. Может ли из-за него не подниматься 1.8 вольт на суб плате? Может у кого есть под рукой данный аппарат? Замерить номинал резистора.


Вложения

Приветствую подскажите пожалуйста номинал данных элементов.
Сгнили после воды.


Вложения

Honor x8, есть у кого материнская плата без кожухов на части с RF.
Если есть скиньте Фото пожалуста.

День добрый. Откуда можно поставить микросхемку на нижней платке, возле микрофона стоит ,8ми пиновая, маркировки не осталось, сгнила совсем, нет сети. Фото не могу вставить
