Вопрос Магнитола Aura AMH-76DSP замена микросхемы

[SiDm]

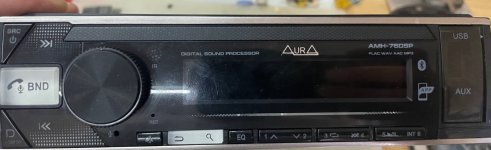

Магнитола Aura AMH-76DSP, коротнули по входу, улетела микросхема MCU AC22BP0F669-1A8 в схеме AT1826. Опыта по замене таких микросхем нету, есть варианты подобрать аналог или только с платы донора снимать? Если не ошибаюсь в ней прошивка на борту. Магнитола свежая, думаю донор не скоро в руки попадет...
Схему нашел только на Aura AMH-77DSP, думаю не сильно отличаются, может кому пригодится -

купите доступ для просмотра контента



[Coler]

Врятли аналоги есть.И вообще не понять что.Похоже на проц.Но может быть програмируемым. Магнитола этого года и инфы ноль.На ней вся переферия весит вплоть до кнопки power
А чего именно коротнули ?



[SiDm]

Со слов клиента, подключали, коротнули, минусовой контакт почернел, пред живой, сильно грелись HT7550-1, диод D3 и резюк R1, на входе было 7.2v - на выходе 3,2 (должно 12v-5v), замена не помогла, когда снял MCU напряжение везде пришло в норму.



[Coler]

Дак на ней всё висит я уже писал ) Посмотреть схему ниже там по ножкам всё расписано
В таких случаях до проца не долетает. Максимум выходной усилок.Смотреть дальше всю обвязку и бт и usb и ir и все цепи И питание её найти и посмотреть осцилом что на двух кварцах

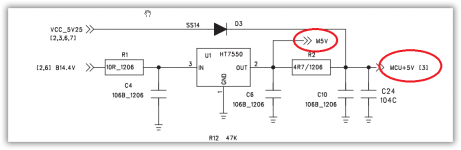

У HT7550-1 выход 5 вольт а не 12 как раз на 2 ногу проца



[we33]

купите доступ для просмотра контента

если схема совпадает с платой - примерьте по ногам AC6901A (даташит есть в сети), но ещё вопрос - она грузится из внешней памяти? или из внутренней? склоняюсь ко второму варианту
ЗЫ: на сайте Ауры есть файл jl_690x.bfu, но скорее всего - он мало чем поможет

купите доступ для просмотра контента

это стабилизатор дежурного питания.... возможно там не просыпается второй стабилизатор +5.25 вольт (МР2307) а он подключается параллельно к дежурке
от этого же стабилизатора питается второй стабилизатор +12/-12 вольт (atc6311) - возможно он повреждён, и даёт такую просадку



[Danil_master]

купите доступ для просмотра контента

Доброго времени суток! Смогли разобраться с проблемой ?



[SiDm]

купите доступ для просмотра контента

Mcu пробило, замену не нашел, плата в доноры…
