Mi 11 Lite не заряжается

[ADG_1408]

Приветствую. Пришел аппарат с проблемами: шлейф конопки вкл и отпечатка оторван и не заряжается.
От платы к кнопке провел линии, кнопка работает, аппарат включается. Определяется компом, данные видны на телефоне. В выключеном состоянии и без АКБ через тест поинт, видится как 9008 порт. На клеме платы АКБ 3.17В. От USB к мат плате +5В приходит.
Еще момент: при подключени ЗУ появляется надпись "зарядка и %"+ молния возле АКБ. Отключаю ЗУ, а надпись и молния не пропадають. Отключил шлейф суд платы от мат платы, надпись и молния тоже не пропали. Проверил на рядом стоящем конденсаторе, на мат плате восле коннектора суб-платы. Разьем USB пропаял.
Предполагаю что сдох Контроллер заряда. Но где он находится, под каким экраном? Уж свсем не хочется снимать все экраны. Все же UFS, компаунд... Греть не хочется.



[dervish]

У Вас аппарат courbet. Это 4G вариант Mi 11 Lite.

Проверить разъём аккумулятора (контакты, пайку, обвязку, соединения) как на плате, твк и на аккумуляторе.

купите доступ для просмотра контента

Не показатель конечно ( мало ли ), но в моём случае компаунда не было совсем, ни под одной микросхемой.

Оба КП находятся на плате под большим экраном со стороны разъёма аккумулятора.
CPU + uMCP тоже под большим экраном, но с другой стороны платы.



[ADG_1408]

купите доступ для просмотра контента

Подкинул другой АКБ, не изменилось. Разъем цел. Падение на линиях данных АКБ на мат плате: на двух нижних по ~500мВ, на других двух верхних по ~1900мВ
Нашел, точно чарджер. SC8551 southchip
А вот где еще может быть установлен...? И проблема ли в нем...?
Фото взял в соседней теме.



[dervish]

купите доступ для просмотра контента

Это не charger, а fast charger .
Charger содержит чип PM7150 102 .



[ADG_1408]

купите доступ для просмотра контента

Понял, проврил по схеме подобной. Проверил быструю зарядку, работает, но в пол мощности. На данном аппарате режим таков: 9В-1.2А. На полностью исправном: 9В-2.2А. Это при заряде АКБ 33-37% соответственно.
Буду искать и менять PM7150 102.

Поставил PM7150 002. Все отлично.



[dyak3939]

Столкнулся с такой же проблемой. Вмоем случае отсутствует диод CR5203. Не знаю чем заменить данный элемент. Удалось ли решить вашу проблему. Или может кто подскажет чем заменить данный диод?



[12vlad123]

Подскажите наминали элементов у конектора АКБ там 2 шт их



[Radiotrance]

Их там больше 2шт., если резисторы, то по 100 Ом.
на подобные запросы без фото могут обматерить



[jakaldenis]

Попался Xiaomi Mi 11 Lite (M2101K9AG), не падал, не тонул со слов клиента, а просто в один прекрасный день перестал заряжаться.
ПК никак не реагирует на подключение, зарядное устройство, так же по нолям, потребление.
Сняв защитные экраны, были обнаружены две микросхемы по питанию PM7150 102 и PM7150A 102, здесь в теме увидел что именно PM7150 102, отвечает за зарядку устройства.
После замены всё заработало!

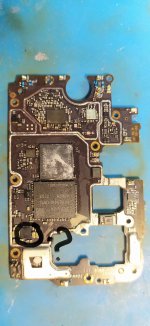

Вот фото, если кому нужны будут, так как схему не удалось найти на этот смартфон.

Спойлер: Фото

купите доступ для просмотра контента

купите доступ для просмотра контента
