Добрый день!
Телефон изогнутый, как будто переехали, lcd целый. Сенсор работает только на изгиб платы. Новый модуль ведет себя также. Коннектора на плате и на шлейфе пропаивал. Нужна схема или кусок схемы куда идут контакты сенсора от коннектора. Заранее спасибо

Та же проблема. Есть ли у кого схема? или решение данной проблемы?

Отреболил пару. Вопрос не решился. Думаю межслойный порыв дорожек, как на Redmi Note 8.

Схему элементов на плате нашел в программе XZM. Подходит от телефона Redmi 10x 4G.
В моем случае есть обрыв по одной линии до процессора, сделал длииииную перемычку, жду трафарет и буду садить проц и проверять

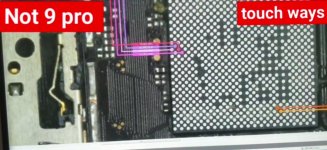

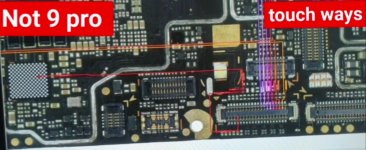

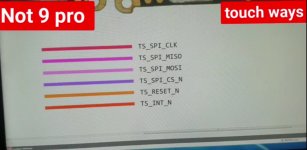

Нашел солюху....Проверенно, работает. У меня тоже обрыв по линии TS_SPI_CS_N. Добавил еще фото, на нем видно два пятака TS_SPI_CS_N и TS_SPI_MOSI, если по ним обрыв...то проц можно не подымать. Всем спасибо за участие)))


Вложения

Последнее редактирование:
В моем случае не звонились 2 сигнала GPIO_CTP_RSTB и EINT_CTP две перемычки решили проблему.


Вложения

У меня на redmi note 9 почему-то умер резюк ts_int_n и ts_reset_n поменял не соответствовали падения с донорской платой.


Вложения

Последнее редактирование модератором:
Я склонен к тому что перекатка CPU исправит сенсор уже не рас так было ..
А (мычка ) по вашему это разве что если ударник

Не сочтите за глупость но кто(что?) питатель тача? И какие пины на коннекторе ?)
