Информация Планки подсветки по моделям ТВ

  • Автор темы Автор темы Kent_3g
  • Дата начала Дата начала
LG 42ls570
подсветка: 42 v12 Edge rev1.1 6920L-001C. с радиатором 6922L-0016A

Philips 55pfl5507k/12
Матрица LTA550HW03 (самсунг)
Подсветка SLED 2012SGS55 7030L 80 Rev 1.0

sony Kdl-70r550a
3 планки QPWBL0028GPZZ
матрица sharp(маркировку не помню)

DNS S39db1
матрица v390hk1-ls5(innolux)
1 планка V390hk1-ls5-trem4

LG 43uj639v-ze
Матрица HC430DGG-SLTL2-9111
3 планки LC43490059A

LG 49uj630v
4 планки JL.D49091330-001FS-M

Sony 32ex700
Матрица sharp LK315D3LA4S
4 планки(2 сверху, 2 снизу) RUNTK 4334TP

Samsung UE43NU7120U планки AOT_43_NU7100F_2X28_3030C_d6t-2d1_28S1P REV.2 2ШТ

HYNDAI H-LED22V6 панель LM215WF4 (TL) (E7) планка LAMWT215MBLZE V0.3

Dexp U49D9000H панель HD490N3U82\S4\GM планки CRH-BK49N33030T04107AP-REV1.1 4ШТ

ECON EX-32HT003B
панель C320Y19-5C
подсветка CRH-ZG32G5CE30300502832REV1.1 2ШТ

Samsung T32E310EX панель CY-GJ032BGEV9V планки SEC_32FHD_4x7_3030FC_S_7S1P rev. V4 4ШТ

Samsung UE49K5100 панель CY-FK049BNEV3V планки Louvre 49 160602-R и Louvre 49 160602-L по 1 шт

TCL L55P62US панель LVU550ND1L планки 55HR330M05A9 v3 4ШТ и 55HR330M04B9 v3 4ШТ

Монитор Asus PB287 панель M280DGJ-L30 планка m280dgj-l30-trem5 1шт

ТВ FUSION FLTV-32L32
Матрица HK315LEDM-0HNBH

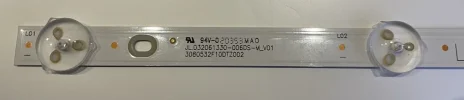

Планки RF-AE320E30-0601S-06 2шт, они же HK32D06-ZC22AG-20 или JLD32061330-032BS-M

Sharp LC-60UI9263.
2 планки торцевой подсветки по 68 диодов. 60_su670_88+88_4014C_I_11s4px2.
матрица je601r3hb3fl

Haier LE42U6500TF
LED42D10A-ZC14DFG-01 ( 4 шт по 10 светодиодов ) 1 разъём
LED42D10B-ZC14DFG-01 ( 1 шт по 10 светодиодов ) 2 разъёма

HISENSE H43B7100 панель HD425V1U51-T0L1 планки SVH425A05 (HD425V1U51-T0L1) 3ШТ

ORION OLT-28100 панель CX275DLEDM V1R09 планки CX28D06-ZC21FG-02 303CX280033 2ШТ

Novex NVX-32H219MS Сгорели светодиоды на этом чуде. Отправил хозяина за планками новыми. Их там 2 планки Светодиоды 6штук по 6 вольт

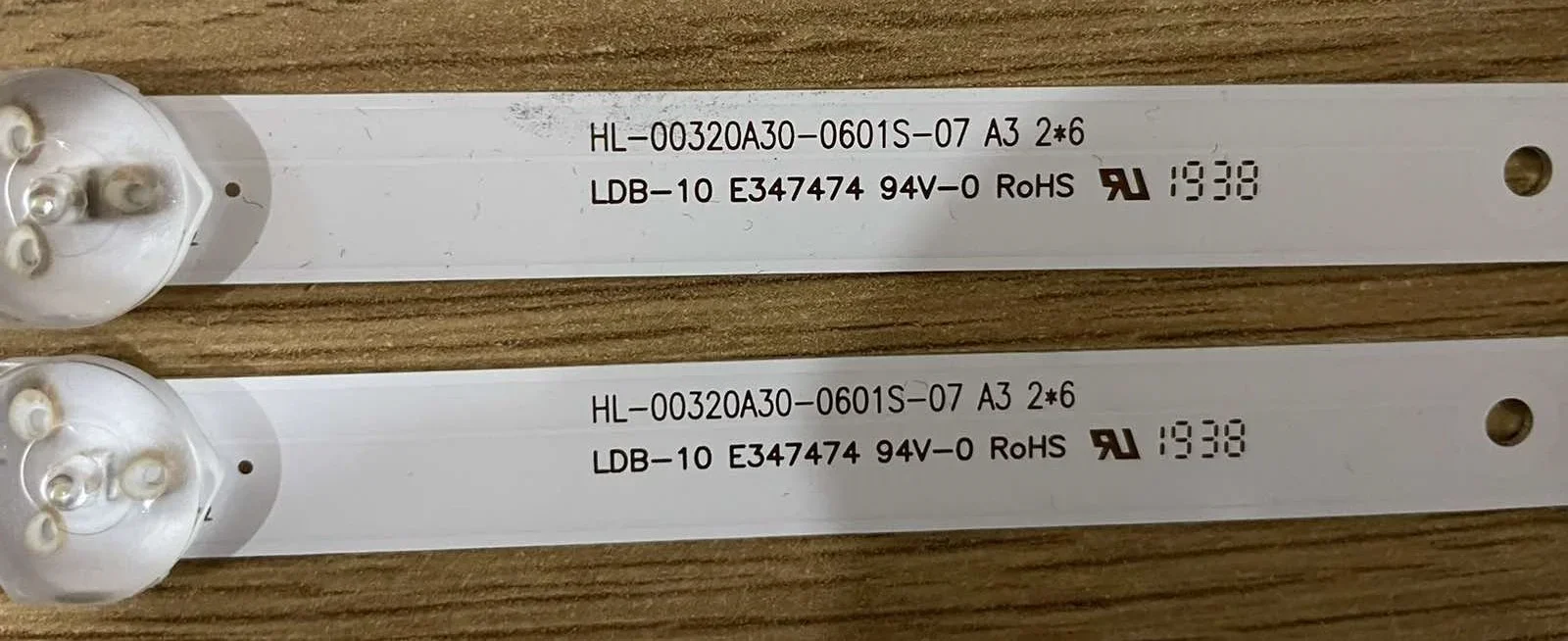

Принёс планки. И не глянул что он купил )) Занят был расклеиванием матраса от корпуса (го**но и палки )
Ставлю планки врубую телик в розетку Он светится на всю катушку выключенным. Ну померял по схеме всё что надо. Везде сигналы нужные есть,
И взял тупо тыкнул в один всетодиод тестером, Загорелся и тут много слов нецензурных итд часа пол жестко изливались
Утром побежит искать какие надо,

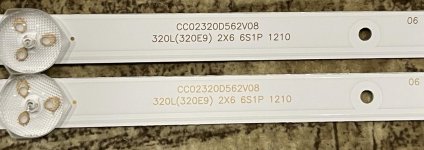

Родные планки 2штуки
CC02320D562V08 320L(320E9) 2X6 6S1P 1210

Последнее редактирование:
Sony KDL-47W808A панель LC470EUF (FF) (P2) планки NLAC30224R и NLAC30224L по 1 шт.

Сундук Xiaomi Mi TV 4S 50 (L50M5-5ARU)
4 планки 210BZ09D0B334BL00X
9 светодиодов на планке 3х вольтовых
длинна планки 931мм

LG 32LJ600U панель HC320DXN-VHVS8-214X подсветка 32LH51_HD SSC-32inch_HD_REV05_150925 2ШТ

LG 55UN6800 панель TPT550J1 - QUBF70.K подсветка lb-dm3030-gjd3x3555x9gb10-s 5 планок. Почему то даже гугл не знает такой маркировки, поставил вместо нее LB-DM3030-GJD3X3555X9GB00-S с небольшой доработкой корыта (направляющие отверстия не совпадают)


Samsung UE65AU7140U
Стояли SVC650AG6_R REV3.0 10шт
Поставил JL.D650C1330-408AL-M
Все подошло идеально

Прошу добавить к описанию этой модели. Слабое звено здесь, плата на защелках, малейший сдвиг приводит к отрубанию питания подсветки.
Зафиксировать нужно скобу


Вложения

KIVI 40U710KB

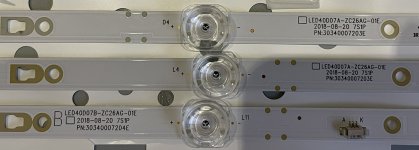

Стояли - LED40D07A-ZC26AG-01E - 2шт LED40D07B-ZC26AG-01E - 1шт

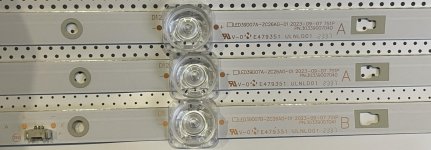

Поставил - LED39D07A-ZC26AG-01 - 2шт LED39D07B-ZC26AG-01 - 1шт
7 диодов 3V


Вложения

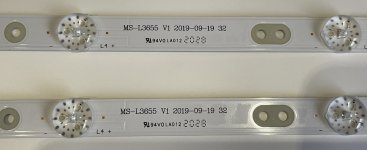

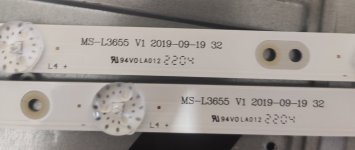

ERISSON 32LES71T2 панель LC320DXJ-SFA2 планки 5800-w32001-3p00 3шт

  • Нравится
Реакции: SiDm
HYUNDAI H-LED24ET2000
Стояли GDCH24LB10_LED3030_V0.2 - 2шт

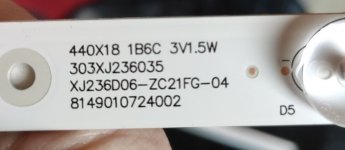

Поставили 440X18 1B6C 3V1.5W - 2шт с небольшой доработкой
6 диодов 3V


Вложения

  • 50,8 КБ Просмотры: 1
  • 46,3 КБ Просмотры: 1
Orion OLT-42110 модель матрицы к сожалению не записал, планки 0D416D09-ZC21AG-04 303TT416036 4ШТ

IMG_1744.JPG IMG_1745.JPG IMG_1746.JPG

  • Нравится
Реакции: SiDm
Samsung UE32F4000AW панель CY-HF320AGLV1V планки 2013SVS32 SSP 3735 9 REV0.3 SHARP_HD 5ШТ. Практически везде продаются 2013SVS32H, которые требуют доработки при установке.

  • Нравится
Реакции: SiDm
HELIX HTV-323L панель CX315LEDM планки STA320A06-4_rev2.0_40_100422 2 ШТ, с доработкой поставил SLED 2011CB320 40 REV1.0 - требуется поменять полярность, и на самих планках сделать так, чтобы были все диоды подключены последовательно.

  • Нравится
Реакции: SiDm
LG 50LB675V подсветка
50″ V14 SDRT REV0.6 L1-Type 6920L-0509A, L2-Type 6920L-0511A, R1-Type 6920L-0508A, R2-Type 6920L-0510A всех по 3 шт

Сундук
StarWind SW-LED50UB403
Планки
50G7N LB-C500-G7N-U-A-8-12-X2
Y182-L06-JA-5
A0010 B210412A5PB01426 233272
Диоды 3 вольты


photo_2025-02-02_13-56-10.webp photo_2025-02-02_13-56-11.webp

  • Нравится
Реакции: SiDm
Xiaomi Mi L55M6-5P

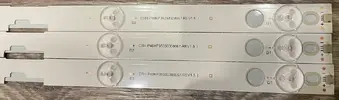

Планки 2шт - СRН-BN554014EMC38S2P96D-L /R, диоды синие (иль фиолетовые) мелкие 4014, 76 штук на планке в 2 канала
Безрамочный, матрица приклеена по трём сторонам. Рассеиватель тонкий (2мм) имеет склонность к подгоранию и трещинам (печалька :cry: )

  • Нравится
Реакции: SiDm
Я так понял рассеиватель не найти, подсветку можно и лампочки заменить.
