Подсветка POCO X3

Сам из небольшого города, сервисов нормальных нет.
Аппарат POCO X3 . Пациенту полгода.
Недавно начала мерцать подсветка. Сбросил на заводские. Прошил.
Не помогло. На какое-то время подсветка переставала мерцать при нажатии в нижней части экрана, потом отказала полностью.
Сейчас подсветка есть в очень небольшом диапазоне от 0 до 15(примерно) процентов.
Что это? Дефект самой платы? Или же модуль дисплея погиб?
Модуль могу поменять сам.
А вот в платы лезть-нет должного опыта.
По таким вводным данным, как можно проверить?

Забыл уточнить, в фастбуте подсветка горит на всю без каких либо мерцаний.

Последнее редактирование модератором:
11/8/14
19
3
ckfyws
QR Code

Вложения

Последнее редактирование модератором:
18/9/04
5 975
2 365
Milky Way, Sun, Earth

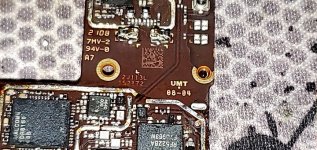

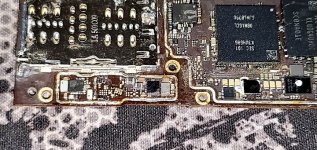

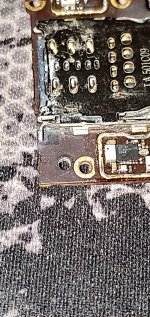

С другой стороны платы слева внизу, под коннектором SIM.
На вашем первом фото ( 20210929_151302 ) она не поместилась, находится чуть левее.

11/8/14
19
3
ckfyws
QR Code

Вложения

  • 173,2 КБ Просмотры: 172
18/9/04
5 975
2 365
Milky Way, Sun, Earth

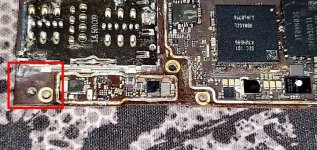

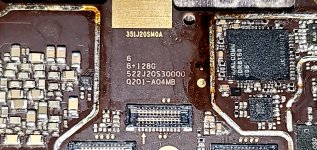

На вашем фото выделил красным прямоугольником место, где должны быть надписи:


Вложения

  • 112 КБ Просмотры: 147
18/9/04
5 975
2 365
Milky Way, Sun, Earth
Теперь ясно, у Вас POCO X3 PRO, а не POCO X3, поэтому этот участок платы отличается на фото, предоставленном umidjobs

7/4/16
20
0
33
Уфа
А где находится драйвер подсветки?

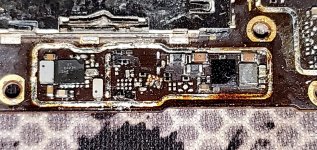

Нашел катушку, которая отвечает за подсветку, находится чуть ниже слева от аудиоусилителя TAS2564, скорее всего PM7150l отвечает за подсветку

Последнее редактирование модератором:

Juick.

.
.
11/3/15
125
65
Украина
Нашел катушку, которая отвечает за подсветку, находится чуть ниже слева от аудиоусилителя TAS2564, скорее всего PM7150l отвечает за подсветку
С большой вероятность - да это она, но вот диода-шотки рядом нет, поднял все защитные-экраны, кроме экрана проца и памяти, диодика-шотки так и не увидел, наверно в КП "заселили" его.

29/6/10
11
0
32
росия
С большой вероятность - да это она, но вот диода-шотки рядом нет, поднял все защитные-экраны, кроме экрана проца и памяти, диодика-шотки так и не увидел, наверно в КП "заселили" его.

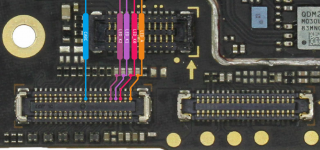

Кто нибудь знает где формируется подсветка poco x3
можете скинуть фотографии без защитных экранов

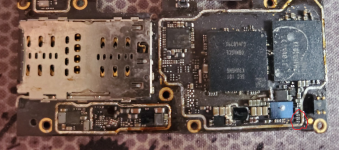

Отвечу сам сибе , и всем , подсветку формирует tas 2564 рядом нулевик и дроссель диод шотки встроен в микросхему


Вложения

Последнее редактирование модератором:
18/9/04
5 975
2 365
Milky Way, Sun, Earth
Забейте в поиск TAS2564, скачайте и откройте даташит, и сразу поймёте, что к подсветке эта микросхема не имеет никакого отношения.

29/6/10
11
0
32
росия
Забейте в поиск TAS2564, скачайте и откройте даташит, и сразу поймёте, что к подсветке эта микросхема не имеет никакого отношения.

Только что заменил дроссель рядом подсветка появилась , да действительно по даташиту это звуковуха, значит за подсветку отвечает pm7150l

Последнее редактирование модератором:

Juick.

.
.
11/3/15
125
65
Украина
С большой вероятность - да это она, но вот диода-шотки рядом нет, поднял все защитные-экраны, кроме экрана проца и памяти, диодика-шотки так и не увидел, наверно в КП "заселили" его.

Отвечу сам сибе , и всем , подсветку формирует tas 2564 рядом нулевик и дроссель диод шотки встроен в микросхему Посмотреть вложение 378113
Это звуковой усилок, а вот диод-шотки я недоглядел, по дорожкам видно - возле КП.
Мой ТА выдан прозвонить немогу.


Вложения

29/6/10
11
0
32
росия
Это звуковой усилок, а вот диод-шотки я недоглядел, по дорожкам видно - возле КП.
Мой ТА выдан прозвонить немогу.
Да диод в микросхеме в моем случае перегорел дроссель , врезультате поподания воды на саму подсветку lcd

17/8/13
103
53
42
Armenia Yerevan
на х3 кажется 2 штук tas2564, может ревизии разние, помню нижний чип взял и поставил на note 9 pro усилка заработала а верхная не смог работать как усилка в 9 pro

11/8/14
19
3
ckfyws
QR Code

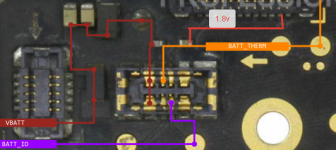

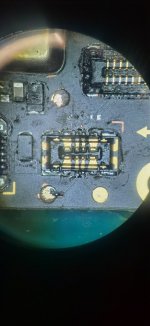

Доброго всем! Будьте добры помогите пожалуйста распознать смд элемент надпись wwc all 12 пин
Стоит в poco x3 pro в районе сим у торца платы где акб


Вложения

20/12/21
1
0
21
Воронеж
Сам из небольшого города, сервисов нормальных нет.
Аппарат POCO X3 . Пациенту полгода.
Недавно начала мерцать подсветка. Сбросил на заводские. Прошил.
Не помогло. На какое-то время подсветка переставала мерцать при нажатии в нижней части экрана, потом отказала полностью.
Сейчас подсветка есть в очень небольшом диапазоне от 0 до 15(примерно) процентов.
Что это? Дефект самой платы? Или же модуль дисплея погиб?
Модуль могу поменять сам.
А вот в платы лезть-нет должного опыта.
По таким вводным данным, как можно проверить?

Забыл уточнить, в фастбуте подсветка горит на всю без каких либо мерцаний.
вы нашли решение проблемы, у меня аналогичные симптомы?
