Подсветка POCO X3

[Ivan062]

Рябят прочитал всю тему но так и не понял какая микросхема отвечает за подсветку подскажите пожалуйста, попал телефон такой подстветки нет когда фонариком светишь изображение есть



[Juick.]

Рябят прочитал всю тему но так и не понял какая микросхема отвечает за подсветку подскажите пожалуйста, попал телефон такой подстветки нет когда фонариком светишь изображение есть

Какой-то из этих элементов звонится на подсветочную ногу на коннекторе дисплея?



[ed_mobstyle]

Poco X3 подсветка



[Ivan062]

Какой-то из этих элементов звонится на подсветочную ногу на коннекторе дисплея?

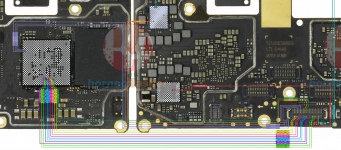

Посмотреть вложение 382226

Да звонится первая нога третья , и ещё заметил что сенсор не работает



[Aleksandrttt]

подсветка X3 PRO диод, катушка рядом. pm8150l управляет в том числе и светом.



[koigvl]

Здравствуйте. Номиналы сопротивлений в обвязке разъема акб не подскажите?



[MobilServis]

Всем привет. Poco x3 nfc. Аппарат после воды и после чьих-то рук. Не хватает пару элементов над разъёмом акб, есть у кого плата на руках?



[koigvl]

Предположительно левый 100 ом, правый 1к
А как у Вас аппарат себя ведет без них?



[ed_mobstyle]

Всем привет. Poco x3 nfc. Аппарат после воды и после чьих-то рук. Не хватает пару элементов над разъёмом акб, есть у кого плата на руках?



[MobilServis]

Предположительно левый 100 ом, правый 1к
А как у Вас аппарат себя ведет без них?

Он вообще не включается, потребление скачет. Из всего только в этом месте наибольшее поражение от воды и в зоне отвечающей за сеть

Так всё таки кондеры, а не резюки?



[ed_mobstyle]

Он вообще не включается, потребление скачет. Из всего только в этом месте наибольшее поражение от воды и в зоне отвечающей за сеть

Так всё таки кондеры, а не резюки?

кондер, у тебя не про версия. В про 2 резистрора и кондер



[Dark-tron]

Не было подсветки, проблема была в pm7150l 103. такой не нашел и заменил на 6150l 103. работает. Так что думаю они взаимозаменяемые



[kau4uk]

Товарищи! нет ли у кого схемы на x3? или хотя бы куска с системой зарядки Восстановил после воды (перекатал оба КП и пару), теперь все функции работают, но не заряжается акб и не видится в упор компом... Заранее спасибо за любую помощь.



[progic]

Со схемами беда. Сам ищу, потому как перестал компом правильно определятся. Пишет неизвестное устройство. Платку нижнюю и шлейф подкидывал от рабочего, не в них дело. Надо где то найти схему линий Data+ и Data- . Вот тут нашел вроде какие то, зарегестрировался, но пишут лимит скачивания не соответствует. А мне кажется что нет там ни хрена, замануха.
support. halabtech. com/index.php?a=downloads&b=folder&id=140609
скопируйте строку и уберите пробелы после первых двух точек.



[fksboys]

добрый вечер. скиньте пожалуйста фото под пластиной, у кого если есть мамка под рукой.
заранее спасибо!



[kau4uk]

Благодарю вас ! к сожалению не похоже
У моего образца ревизия такая , надеюсь не ошибся ))

Друзья, доброго времени суток! прошу помощи. На руках Poco X3 Pro. Сдул резисторы и не запомнил их расположение... Может кто-нибудь прозвонить у себя? Там 2 кз-проводника и 2 однокилоомника. Заранее спасибо!



[Oybek1981]

Сам из небольшого города, сервисов нормальных нет.
Аппарат POCO X3 . Пациенту полгода.
Недавно начала мерцать подсветка. Сбросил на заводские. Прошил.
Не помогло. На какое-то время подсветка переставала мерцать при нажатии в нижней части экрана, потом отказала полностью.
Сейчас подсветка есть в очень небольшом диапазоне от 0 до 15(примерно) процентов.
Что это? Дефект самой платы? Или же модуль дисплея погиб?
Модуль могу поменять сам.
А вот в платы лезть-нет должного опыта.
По таким вводным данным, как можно проверить?

Забыл уточнить, в фастбуте подсветка горит на всю без каких либо мерцаний.

купить чтобы получить доступ к скрытому контенту.

купить чтобы получить доступ к скрытому контенту.



[maikbi1pro]

Не было подсветки, проблема была в pm7150l 103. такой не нашел и заменил на 6150l 103. работает. Так что думаю они взаимозаменяемые

Аппарат после такой замены не вернулся? не уточняли, всё ли хорошо?



[Темаресетсервис]

Сам из небольшого города, сервисов нормальных нет.
Аппарат POCO X3 . Пациенту полгода.
Недавно начала мерцать подсветка. Сбросил на заводские. Прошил.
Не помогло. На какое-то время подсветка переставала мерцать при нажатии в нижней части экрана, потом отказала полностью.
Сейчас подсветка есть в очень небольшом диапазоне от 0 до 15(примерно) процентов.
Что это? Дефект самой платы? Или же модуль дисплея погиб?
Модуль могу поменять сам.
А вот в платы лезть-нет должного опыта.
По таким вводным данным, как можно проверить?

Забыл уточнить, в фастбуте подсветка горит на всю без каких либо мерцаний.

Привет, поробуй подкинь дисплейный модуль на мат.плату . Скорей всего подсветке хана



[maikbi1pro]

добрый вечер. скиньте пожалуйста фото под пластиной, у кого если есть мамка под рукой.
заранее спасибо!

Добрый, если ещё актуально.



[hattab1986]

подсветка X3 PRO диод, катушка рядом. pm8150l управляет в том числе и светом.

Не подскажете где еще стоит PM8150L? с низу катушка была пробита походу и кп пробита



[arsys123]

Не подскажете где еще стоит PM8150L? с низу катушка была пробита походу и кп пробита

Mi 9



[dervish]

где еще стоит PM8150L?

PM8150L 103 есть в Xiaomi Pad 5 (2105118C) и Motorola Edge S (XT2125-4)

Mi 9

В Mi 9 установлен AMOLED, что указывает на КП с буквой A, а не L.



[xxSuicidexx]

Всем привет! у кого есть аппарат на руках, скиньте пожалуйста фото левого нижнего угла CPU. Есть подозрение на не правильно установленные резюки, либо их отсутствие
Так же буду очень благодарен, если получится замерить их сопротивление
