Realme C21 нет изображения

[malexx25]

Всем доброго времени суток! Есть пациент Realme C21, дефект в виде отсутствия изображения. Сам телефон загружается, слышны звуки уведомлений и можно позвонить. Дисплей родной подкидывал и на эту плату подкидывал новый, дисплей работают 100%. С контроллера дисплея +6 и -6 В на коннекторе есть, также есть 1.8 В тоже присутствует. Подсветка не включается, на энейбле низкий уровень, но принудительно можно включить. Изо тоже соответственно не видно. Коннектор диспа менял. Что ему не хватает для запуска изо? Прошу подсказки.



[Serega_Rid]

по линиям mipi нет кз или обрыва? ( отсутствие изо)



[malexx25]

купите доступ для просмотра контента

Mipi все в районе 4.2 МОм или 0.5 В на диодной прозвонке. КЗ точно нет. Сравнивал с рабочей платой, там примерно так же, 4 МОм.
Мне вот интересно, может ли неисправная I2C в контроллере диспа давать такой дефект.



[ed_mobstyle]

купите доступ для просмотра контента

Для запуска изо первым делом инициализация дисплея должна пройти, если все ок, то 1.8 будет на enable. Проверить (LCD ID0, LCD ID1, LCD ID2 + LCM RST и LCM TE), так же состояние резисторов на LCD ID0,1,2



[Cipherer]

купите доступ для просмотра контента

купите доступ для просмотра контента



[malexx25]

Cipherer, к сожалению не решил проблему пока. Теперь после вашего сообщения вообще мысли пропали.​



[Radiotrance]

купите доступ для просмотра контента

На него есть схемы? В известной программе не нашел.



[ed_mobstyle]

Схемы на него рано наверное. Только так



[convix_Maximus]

Всем привет. После обновления перестал работать дисплей. Реакция на кнопки есть, звуки слышны. Подскажите куда копать.



[Cipherer]

купите доступ для просмотра контента

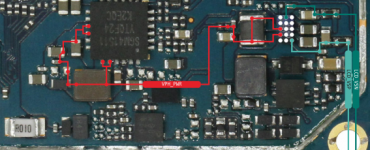

Спасибо. Это что нужно. На третьй картинке я так понял питание LCD. Сам уже в ту сторону смотреть начал. Буду пробовать.



[Гсмфорум]

Лечиться софтово, Realme C20/C21 плата одна. Поиграйтесь софтово сделав бекапы.



[Damir8007]

купите доступ для просмотра контента

принесли уже несколько таких аппаратов, после включения повышенной контрастности в настройках экрана, сразу чёрный экран. помогает полный сброс ( и в дальнейшем сказать клиенту чтобы туда больше не лазил...



[Cipherer]

купите доступ для просмотра контента

Проблема в дисплеях оказалась. Что то там как то прошито не так. Пришла новая партия и все заработали как один. Чудеса ля...(((((



[R9VV]

купите доступ для просмотра контента

А примерно какие версии прошивок залевать? Можете подскажете ? Спасибо



[jemboy94]

купите доступ для просмотра контента

Всем здравствуйте, столкнулся с такой проблемой в moba продается экран на realme c21 и подходит на с11 и еще на много моделей, есть 2шт c11 оригинала платы перезагужаются. Рамка и дисплей аналогичные как на с11. Ставлю туда плату от с21 нет изображения.



[kwb]

купите доступ для просмотра контента

Приветствую на свой c21 которым владел 2 года потерял в прошлом году брал 2 раза дисплей

купите доступ для просмотра контента

всё работало штатно



[jemboy94]

Щас смотрю может нижнии платы еще разные
Ну а у меня почемуто оригинальные экраны почти новые под заводской пленкой от с11 2021 не хотят работать с платой с21
Может правдо програматорм щелкнуть до заводских
