redmi note 10 не работает слух динамик и микрофон

[mop68]

Всем привет, может кто встречался с таким уже, на redmi note 10 не работает слух динамик и микрофон, на некоторых моделях помню пожее решалось перекаткой проца, хочется услышать ваши мысли



[ed_mobstyle]

купите доступ для просмотра контента

Ну обычно если не рабочий кодек, либо нет связи с ним из-за отвала проца ТА будет висеть на MIUI, иногда может догружаться до рабочего стола с тормозами и если зайти в звонилку будет ошибка system ui. Это если стоит свежая прошивка, на старых версиях просто отсутствовали звуки. Был недавно с отвалом проца по линии SWR_TX_DATA0 - висел на miui. Со слов клиента во время разговора пропал звук в разговорном и отрубился микрофон. Логичнее снять кодек и отзвонить линии, если все ок, то поменять сам кодек.



[Radiotrance]

купите доступ для просмотра контента



[ed_mobstyle]

купите доступ для просмотра контента

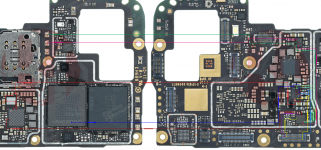

Тоже добавлю немного. Можно начать с тестпоинтов под кодеком.



[Oper07]

Пришли два ТА не работает слуховой динамик и микрофон.на отвал не похоже у одного сказали после обновы второй просто перестал работать.два ТА как близнецы признаки одинаковы не может же так быть.Проштвка и сброс не помогли.такое ощущение как прошивка залетела с багами.



[Radiotrance]

Гарнитура не включена хоть?



[mop68]

купите доступ для просмотра контента

тоже такой же, после обновления сказали, если что опишись по результатам тоже



[Oper07]

купите доступ для просмотра контента

Что получается у всех отвал получается одинаковый разговорный динамик и микрофон. Я понимаю были бы разные признаки а то у всех одинаковые. В теории не должно быть так



[Виктория345]

купите доступ для просмотра контента

У меня такая же проблема, перед делала вроде какие-то обновления компонентов. Не работает динамик и микрофон, через блютуз к колонке также не хочет воспроизводить, ошибка программы какой то или то что отвечает за это



[stasone]

Был такой. Не работали микрофоны. Помогла замена аудиокодека, снимал с Poco m3



[wasko]

При поиске кз были сняты оба кп (6150 и 6150l) . КЗ был благополучно найден , кп посажены на место телефон включился и был отдан
и вскоре возвращен по причине отсутствия звука в спикере и только в спикере (микрофон и бузер работают)
Спикер кстати не идет на кодек напрямую а идет на микросхему которая стоит сверху 6150l и подозреваю я что это какойто толи свитч толи микшер
может ктото поделится кусочком схемы про эту микруху и ее связь с кодеком ?
PS и эту микруху и кодек поменял - ничего не изменилось .



[dervish]

купите доступ для просмотра контента

Что написано на корпусе искомой микросхемы, какие у неё выводы и сколько их ?



[wasko]

не могу вставить фото
мс матрица 4х5 гдето 3х4 мм
не видно где первая нога но допустим слева вверху
итак a1 - выход на спикер
c1 - выход на спикер
b1 , b4 , c3 , d2 - gnd
a2 , b2 - идет на 2 конденсатора большого размера сверху мс
e1 , e2 - на кодек через 2 резистора и 2 конденсатора
d4 - vph_pwr
e2 , e4 скорее всего какойто вход (стоят 2 резистора по 500 ом)
c2 , c4 , d1 , d3 - физически отсутствуют на плате и на мс

маркировка
d1g2
aa55



[dervish]

купите доступ для просмотра контента

Загрузите их на любой файловый или хостинг картинок, и дайте на них ссылки.
Вывод e2 упомянут дважды.

UPD.

купите доступ для просмотра контента

Всё-таки D1C2.
Так маркируется AW87389 фирмы Awinic . Цоколёвка выводов совпадает с расписанной Вами.
Smart K Audio Amplifier



[Oper07]

Вчера пришёл клиент который приносил телефон с выше описанной причиной пришла обнова и ТА заработал.есть еще один клиент с таким ТА позвоню узнаю обновил или нет и отпишусь.
