Samsung a107f Опознать элемент

[yarikbest]

нужно опознать 2 элемента

купите доступ для просмотра контента



[dervish]

Это резисторы, слева - 17K, справа - 1K
Информация из инета, проверяйте.



[we33]

a107f поступил без u1201 (контроллер заряда), по выводам оч похож на серию bq2415x
Перепробовано всё что было из аналогов в наличии - не помогло...
Чтоб было за что "зацепиться" - подскажите парт номер u1201



[Coler]

В инете полно картинок с названием. Тут пост



[dervish]

Кроме BQ в аппарат устанавливается ETA6937CSU с маркировкой 6937

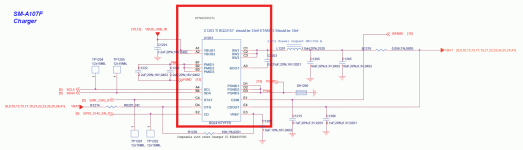

К сожалению, даташита на неё не нашёл, но в схеме указаны отличия в её обвязке



[we33]

купите доступ для просмотра контента

... но мной вопрошалось не про название.

купите доступ для просмотра контента

В электрических парт листах полно строчек с номерами
Например 1203-007497



[Coler]

А вот нету парт номера.В посте куча инфы.dervish даже кусок схемы выложил. Если думать головой. То померять кондёр С1203 и сделать выводы или или а не ждать когда за вас подумают и пожуют.



[dervish]

купите доступ для просмотра контента

На новые модели уже встречал EPLIS, в которых нет партномеров, совсем нет.

купите доступ для просмотра контента

Выложил схему - https://gsmforum.ru/threads/331213/post-1470012



[tima_02]

Подскажите пожалуйста, где расположены терморезисторы? И есть ли расположение элементов в хорошем качестве?
