Sony E6683 Xperia Z5 Dual нет сети

6/4/17
2
0
29
Житомир
Добрый вечер. Принесли аппарат Sony z5 e6683 с проблемой "нет сети". Задняя крышка была раздавлена, на плате возле NFC антенны впаянна перемычка.
Исходя из информации мануалов, там должно быть 2 резистора. Есть у кого решение данной болезни ? Ну или хотя бы подробная информация о компонентах которые там должны быть) спасибо.

18/9/04
5 944
2 313
Milky Way, Sun, Earth
Контактные площадки под резисторы даже не залужены, значит их там и не должно быть. И не удивляйтесь их отсутствию, производители давно уже разрабатывают одну плату под несколько моделей, и устанавливает на неё только те детали, которые требуются для нужной модели.
Перемычку поставили вместо одного из дросселей, другую перемычку вместо второго поставить не удосужились.


Вложения

18/9/04
5 944
2 313
Milky Way, Sun, Earth
ZooY.shop
Было задано 2 вопроса, отвечал на второй, о компонентах.
Чтобы ответить на первый - слишком мало информации, гадать же - не метод решения проблемы.
Из сообщения ясно только, что аппарат подвергся механическому воздействию и была попытка ремонта.

Последнее редактирование:
11/9/14
168
5
46
воронеж
несколько раз уже попадались z5 с отсуствием сети , так и не получилось решить это.
У z3 было проще, менялась отдельная платка с усилителем, а тут он видимо интегрирован и хз пойми где :(

7/8/15
9
3
42
украина
удалось как то решить проблему? есть аппарат e6653, поменял кп PM8994-0VV, аппарат завелся, теперь нет сети. набираю 112, пишет выключите режим полет. имей на мести. инфо о симке, не сразу, но появляется в настройках.

18/9/04
5 944
2 313
Milky Way, Sun, Earth
Всегда давайте предысторию и подробности, аппарат то у Вас, гадать на пустом месте не хочется.
Что привело его к такому состоянию, что потребовался ремонт? (падение, вода, что-то ещё?)
Был ли ранее где-то в ремонте ещё? Что ещё делалось, кроме замены PM8994?

7/8/15
9
3
42
украина
кп был треснут, плату покупал как негожую, на разборке. родная была залита, восстановлению не подлежала.

в сервисном меню, диапазон lte_gsm_wcdma. пробую переключить, меню зависает.

Последнее редактирование модератором:
Sony E6683 много падал. Позже просто пропала сеть. Перекатал 77646-51, на сим 2 появилась сеть, сим 1 так же без сети. Оставил только сим 1, потупил, но поймал сеть edge. Заметил так же от оператора зависит. Есть смысл вообще сам усилок менять. или можно ещё где-что то замерить? В аппартатке начинающий, нужно тыкать носом. В архиве фото не порезанные.


Вложения

18/9/04
5 944
2 313
Milky Way, Sun, Earth
С обратной стороны платы (от перекатанного передатчика) стоИт процессор на компаунде.
Неутешительно, но, скорее всего, катать нужно его.

Каких сетей нет - 2G, 3G ?

С обратной стороны платы (от перекатанного передатчика) стоИт процессор на компаунде.
Неутешительно, но, скорее всего, катать нужно его.

Каких сетей нет - 2G, 3G ?

Сам апп пока жив. Сначала слегка поджарил всю RF часть - не помогло. После поднятия 77646-51, запустился и сразу увидел сим теле 2 с 3g. Вставил во 2 слот сим йота её долго не ловил, потом в 2g словил. Поменял симки местами, йота и во 2 слоте висит на 2g - при звонке вообще отпала. С теле 2 во 2 слоте звонит, работает. До этого ещё проблема встречалась с постоянным детектом симок (частенько перезагружался) после вмешательства пока не встречал такой проблемы.

Это я тоже перекатал. и тоже никакого толка. Понять бы где какие замеры произвести, что бы хоть картина появилась.

Перекатал ещё раз, пошевелил обе микрухи, сеть не много ожила. на теле 2 по очереди оба слота LTE, сигнал хороший. Периодически падает до 110+db в ноль, но при звонке на симку появляется полностью. Поюзал минут 20 с 2 симками, вроде ожил.

UPD: сим 1 - йота сеть только EDGE. зашёл в магазин, она пропала. Сим 2 - теле2 сеть UTMS работает стабильно. Поменял местами - всё тоже самое. Сим 1 теле2, сим 2 мтс : 1 LTE, 2 GSM. В обратном порядке тоже самое. Только МТС в режиме EDGE.

Греется КП. из-за чего не ясно.

Последнее редактирование:

seramix

.
.
26/2/09
1
0
41
Костанай

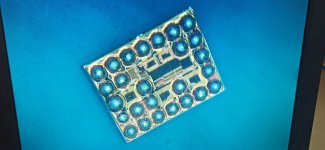

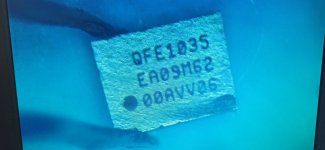

Всем привет! Sony z5 dual не ловил 2G вообще, на 3G, 4G....постоянно отваливась сеть,IMG_20211118_105312[1].jpgIMG_20211118_105416[1].jpg замена QFE1035 решила проблему. Всем удачи.
