ИнформацияСовместимость дисплеев для разных гаджетов
Всем привет! Опытные мастера, подскажите плз за совместимость матриц планшетов. Немалое число из них использует 60 пиновый длинный шлейф, и как я понял такого разброса lcd контроллеров как у дисплеев на мобилки нет, ровно как и все они LVDS. Слышал что одна китайская панель подходит на 10 планшетов. Так ли это? Есть просто матрица wtb07097d-15(7 дюйм, 60пин шлейф, 800x480) который вообще не гуглится и не опознается, сам шлейф 700b01-p01, хотелось бы чем то заменить. Забавно что тач выжил, а дисплей пошел трещинами и потек(tft)
Так я гуглил, это маркировка шлейфа а не дисплея) шлейф 1 на 10 панелей используют, но на ноутах например матрицы все lvds и зачастую совместимы т.к инит с записью в видеопамять стандартизированы(ну или просто во всех контроллер один). Насколько я знаю панели от планшетов ближе к ноутбучным именно, интересно услышать опыт того кто именно подбирал доноры дисплеев, а не заказывал 1 в 1.
Подходит к планшетам: Q88, Ployer MOMO9, BenQ R71, Ritmix RMD-750, Texet TM 7025, RoverPad 3W T 71 D, MoveO! TPC 7VX, Bliss Pad B 7010, TomTop C 1315, DVC Z7, BRONCHO A 710, BRONCHO A 720, LY F1, Eken T 06, Apache A 73, HKC M7, M701, A 10 7, Prestigio MultiPad 7.0 PRIME DUO 3G (PMP7170B3G, PMP7170B3 G).
Я примерно про это и говорил, ток тут не "подвальные" модели перечислены. А уж сколько еще подвала и оем планшетов одну панель юзать могут и где можно найти дисплеи с такими думаю не сосчитать. Explay какой нить например.
У меня просто оем планшет у которого даже плата не бьется.
Попадается много инфы по совместимости Но оно ни кого не интересовало по сей день
Вспомнил историю с тачем 7 дюймов.Который продавали для незнающих 500-900. На самом деле ему цена 70 рублей. А оптом вообще капейки )
Кстати ка да, я как то забыл что на обратной стороне шлейфа зачастую и контроллер распаян, и часть отвечающая за подсветку распаяна. Но в современных матрицах то шлейф уходит в сам дисплей и ничего не мешает китайцам пихать разные контроллеры в с виду одинаковые дисплеи с одинаковыми шлейфами)
Ну и на некоторых дисплеях шлейф уходит в заклеенную скотчем от посторонних глаз плату. Но соглашусь - это не случай подвального дешмана)
А насчет ноутов - матрицы ноутов относительно стандартизированы и там нет проблем подобрать подходящую, там и шлейфа одинаковые часто стоят, и все они без исключения LVDS. В мобилках же например просто куча разных контроллеров дисплеев, с разными стандартами (стоит глянуть исходники медиатековского ядра, мтк и параллельный мипи, и lvds и РГБ даже держит) - там просто так взять подобрать панель из "доноров" не выйдет - шлейфа могут быть 1 в 1 (я пару раз видел например 25 пиновый шлейф) - но контроллеры разные.
Не, речи о заказе за 2к как на али продают даже не идет)
Я как раз таки инфу поподробнее спросил - вдруг кто то из интереса когда-то подкидывал дисплей даже не с идентичным шлейфом, а просто похожим 60 пиновым, но другой формы например, и у него чет путное выходило.
Кароч я че все это спрашиваю то - некоторые наверное подумают возьми да закажи один в один.
Мне интересна вообще возможность моддинга и применения бесхозных матриц где-то еще (без отдельных скейлеров)
Нашёл дисплей по дешману, спасибо Coler за наводку по совместимости https://remont174.ru/catalog/displei-dlya-planshetov/display_ritmix_rmd_750/
200руб.
Насчет реальной совместимости я уверен на 100%. Эти дисплеи - с обычным интерфейсом RGB с hsync/vsync, им не нужна инициализация Если очень формально - это VGA, ток параллельный и цифровой
остался вопрос с тачем, тут ребята говорили что можно за дешман подобрать по другим критериями, кроме шлейфа. Как я понял, контроллер тача в старых планшетах распаян прям на плате, и в целом достаточно чтобы кол-во пинов шлейфа было одинаковое и направление откуда выходит? https://parts-tablets.ru/products/touchscreen-lhj0230-f70a1-fpc-v02-touch-screen
А вот и пруф моим словам. Так что совместимость дисплеев 100%.
Еще немного инфы за мой опыт(я по наличию доноров тестирую совместимость):

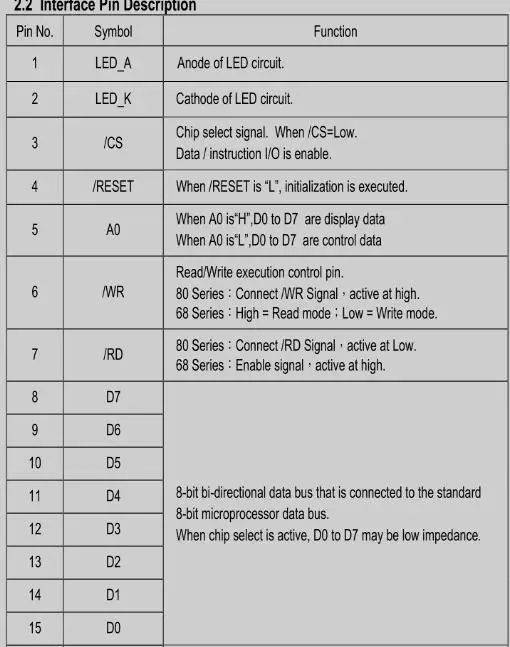

Интереса ради подключал в неродную плату телефона на мтк, панель от другого телефона(это уже MIPI) с идентичным шлейфом 25pin - пробил катуху и мелочуху где-то) Но вот что точно совместимо - 39 пиновые широкие шлейфа от дисплеев старых китов на джаве(шлейфа там достаточно большие, так что сравнивайте на битом и заказываемом дисплее дорожки, сейчас такие ставят в шилды для ардуины). Как и на старшем андроидном брате, одна прошивка поддерживает несколько дисплеев, боксы вроде умеют показывать какие контроллеры поддерживает прошивка. Кроме того, подходят 37-39 пиновые дисплеи от китов на андроиде(очень дешевые аппараты на 6820/6577/6516) - это именно в электрическом плане. Если вам очень повезло и нашлись исходники ядра в случае мтк, можно попытаться поискать даташит на контроллер дисплея и добаваить поддержку панели в ядро(некоторые энтузиасты выискивали в скомпилированном ядре таблицу с командами инита дисплея и подменяли на свои - заводя таким образом чужие дисплеи). Кроме того, в очень дешевых девайсах(скорее всего сейчас тоже, это самый дешман) используется "короткий" 39 пиновый шлейф. Имеет тенденцию обламываться т.к оч хрупкий(все девайсы ко мне приходили с ломаными шлейфами, поэтому все были с "белыми экранами"), скорее всего между собой они совместимы даже без допилок. Полагаю, это один и тот же дисплей, который штампуют до сих пор. Вот его вариации:
Еще забавное наблюдение: на старых китайских клонах PSP на андроиде используются дисплеи от навигаторов - которые 40 пиновые. Эти дисплеи RGB, так что совместимость полная, при условии что распиновка шлейфа одинаковая(смотрите дорожки). У меня штук 6 навигаторов есть, так что заменить или проапгрейдить поставив дисплей получше(родной отвратно-тусклый TN) я могу
Короче пришел дисплей. Подпаял подсветку, воткнул шлейф - белый экран. Либо дисплей брак(потому что я заказывал у этого чувака еще один дисплей, причем на свой же девайс - тоже белый экран), либо из-за таймингов стробов hsync/vsync не подходит. Сейчас попробую воткнуть в другой планшет с 60 пиновым коннектором - не заведется, значит скорее всего брак.
Так, пацаны, это я протупил Забыл уже про коннекторы, шлейфа в которых вверх-ногами ставятся. Консоль разбирал еще будучи школоло почти 10 лет назад. Картинка есть, но цвет корявый. Надо протереть шлейф спиртом, если не поможет - смотреть в сторону драйвера и править тайминги стробов, благо исходники дров есть в сети, пропатчить можно.
Я в целом же не коммерчески занимаюсь) я как то с школы угораю по мобилкам и планшетам(и с школы же их ремонтирую - правда раньше больше по софтовой части). Вот этот аппарат в топике мне купили на 13 летие в 2014 году, прослужил он у меня 1.5мес, после чего я разбил его дисплей) Прошло почти 10 лет.
а я нашел его в подвале, и решил восстановить. Ориг запчастей, как и названия китайского брата(это не jxd и не yinlips) нет. Я ж по большей части программист, поэтому копаю исходники ядер разных вендоров, копаю бутлоадеры, и стараюсь найти нерабочим девайсам применение) прикольно же когда у тебя лежит старый девайс, с битым дисплеем, а ты из говна и палок собираешь новый уникальный девайс(это про эксперимент с MIPI дисплеями с 25пин шлейфами на мтк). Тож самое про напаивание eMCP с большим кол-вом ОЗУ/памяти. Или старый ушатанный телефон превращаешь в домашний NAS/да даже фоторамку какую нибудь). В софтовом плане например многие спредтрумы в бутлупе висят, и в сервисах их не берут, хотя там очень легко дампится родная и портируется донорская прошивка откуда угодно, и получается прикольный плеер на втором андроиде)
Был слегка засран коннектор, две ножки были в говне(или как некоторые тут называют непропай). Почистил, грязь перестала работать как резистор, замыкая два бита красного канала - идеально работает. Так что совместимость 100% на RGB дисплеях.
Может переименовать в "совместимость дисплеев для разных гаджетов"? Собираюсь сюда еще информацию по совместимости дисплеев от китайских старых девайсов постить, как только у меня появятся смартфоны на sc6820
40 пиновые дисплеи как в навигаторах совместимы по распиновке. Получил еще консоли, подкинул от другой консоли 40 пиновик - показал картинку(правда в пол экрана, разрешение этого 480х272) - но это можно настроить )
Ушатал гаджет для которого покупал дисплей(прошивок на него не было, а при пересадке "узнаваемой" нанды слетела дорожка, хоть и снимал феном). Не пропадать же добру - свапнул в другой планшет из своей юности, тоже RGB 60 пин. Завелся, работает, но подсветка тусклая. Промерил мультиметром - 7в на подсветке, а по видимому модуль хочет ~16 или 24. Поскольку это все таки дисплейный модуль, и у меня был старый дисплей - разобрал модуль, отделил матрицу от подсветки, тоже самое и с рабочим. Пересадил рабочую матрицу в родной модуль, подключил - работает) Так что даже если не совпадают напряжения подсветки - можно очень аккуратно пересадить в подходящий модуль. В моем случае шлейф еще и был приклеен к подсветке, в таком случае чуть чуть можно погреть феном и очень аккуратно поддевать пальцем со стороны шлейфа. Затем когда паял провода подсветки, заметил что один херово подпаян, перепаял и все стало нормально.
Это касается только 60 пиновых дисплеев, 40 пиновые отдельно подсветку не имеют, и у них всё стандартно. Мб кто-то подумает что инфа бесполезная - однако ttl дисплеи еще используются в машинах и очень дешманских планшетах на рокчипах/аллвиннерах.
Ребзи, уже который раз попадается амолед- если хоть чуть чуть треснут, то даже разводов не будет. Как так, почему у некоторых умирает лишь половина дисплея, а на некоторых сразу экран весь подыхает? Может кто нибудь объяснить? Спасибо)
Но на всех девайсах с амоледом(k900, s4 mini, fly tornado slim, j5 2016) и оледом(lumia 730) - малейшая трещина даже не по периметру матрицы - всегда дохлый дисплей.
Чисто вопрос везения?
Почему оно работало? Судя по ножке, оно включает генерацию напруги на пиксели, ток почему при разбитом модуле оно "отваливается" без перемычки? Или там проблема хардварная на стороне девайса именно?
на флай 400руб амолед стоит. Правда я хз насколько это амолед)) но дисплей неликвид, с тачем и отдают по отпускной цене.
На ориге именно супер амолед, 100%, выключенный дисплей так-же слегка "переливается" цветами если его покрутить. Есть с чем сравнить. И в хар-ки указали амолед.
Хоть сколько серьезное усилие, даже не обязательно удар, а просто ключи в кармане надавят и усе, -дисплей.
Я кстати обосрался. Мой флай 4516 Tornado Octa, а тот дисплей IPS на Tornado One 4511. Хорошо что не от Explay Tornado)) Амолед навряд ли меньше косаря стоить будет
Так а почему себестоимость закупки оледа не может быть 500руб!? Модули на самсунги старые 2-3к стоят чисто для сравнения...
Прикупил для статьи китайскую консольку с симптомами мерцающего дисплея и рассыпающегося изо. Думал нужно пропаять коннектор дисплея, но он с виду оказался чист. Прочистил его "тройным одеколоном"(почти чистая спиртяга) и просушил феном, пропайки он не требовал. Мерцание не ушло, но артефакты с виду ушли. Собрал вот такой тестовый стенд для исключения косячного дисплея, похоже не все дисплеи совместимы, судя по симптомам проблемы в таймингах стробов vsync/hsync. Это можно поправить в драйвере дисплея (при условии наличия исходников ядра. На этой консольке GP33003 - на который исходников нет). Если у вас дисплей с прямым шлейфом - берите с прямым, с завернутым - берите с завернутым (я подключал завернутый к прямому).
А насчет своего решения, пропаял проц (он здесь в qfp корпусе), проблема частично ушла. Буду копать дальше, но подозреваю брак дисплея, поскольку мерцание обычно происходит из-за отсутствия опорного напряжения на пинах на гамма-коррекции, а здесь с виду всё ОК, плюс со слов предыдущего владельца, экран заливался белым.
Судя по всему, бракован именно дисплей, поскольку белым заливается обычно если пропадает питальник на контроллер дисплея, а он тут стабильный.
. Или хотя бы на своём битом.
