Tecno Spark Go 2024 (BG6) не заряжается.
На выключенном телефоне при подключении зарядки, появляется потребление от нее и в течении 10-15 секунд после подключения падает с 1.4А до нуля.
При этом на дисплее выходит надпись.
Error! Please plug out charger!
Встречал подобные неисправности на других TECNO. Там это лечилось заменой коннектора АКБ на плате.
В моем случае это не помогает.
Следов воды или удара не обнаружено. Нижняя плата и дисплей исключены установкой системной платы в рабочий телефон.
Неисправность точно в ней.
Сопротивление третьего контакта АКБ на плате совпадает с исправной платой. АКБ соответственно менялась тоже.
Вероятней всего неисправен терморезистор на системной плате либо контролер заряда.
Может кто знает, где они находятся?
Или схема у кого нибудь есть?

ermak-72 сказал(а):
купите доступ для просмотра контента
Нажмите, чтобы раскрыть...
Та же проблема. что и у автора. Вот, что заметил. Подкинул аккум похожий от какого-то Infinix. В выключенном состоянии подключил зарядку и зарядка пошла, полежал минут 5-8 зарядился с 0% до 4% на радостях решил я его включить (кабель не отключал) тел включился и заряд прекратился. Снова вырубил и в выключенном состоянии подключил зарядку и снова та же ошибка. Как-то это странно все...

SiDm сказал(а):
купите доступ для просмотра контента
Нажмите, чтобы раскрыть...
не помогает, 10-15 секунд на зарядке 1,5А, потом падает до 0,6 и через секунд 5 падает в ошибку

ermak-72 сказал(а):
купите доступ для просмотра контента
Нажмите, чтобы раскрыть...
субплата подкидывалась с рабочего телефона, дефект остался.
ermak-72 сказал(а):
купите доступ для просмотра контента
Нажмите, чтобы раскрыть...
на субплате стоит УМ полифонии, что там с зарядом связано не нашел

подозреваю, что обрыв где то во внутренних слоях платы, сначала помогало надавливание на коннектор АКБ, пока давишь заряд идет...

Стоит обратить внимание на межплатный шлейф, целостность его разъёмов и надёжность их пайки.

Проблема была один в один. Если сильно надавить на разъем акб, то мог заряжаться какое то время. В итоге помогла перекатка UMP510G ( находится под основным экраном со стороны разъема акб ). При этом до этого были проверены все связи cc, d+/-, vbat, vbus batid между этим КП и разъемом lcd/ovp/контроллером заряда и самим разъемом акб, заменено гнездо, пропаяны разъемы акб с обеих сторон. Но итог - именно перекатка UMP510G оказалось решением проблемы.

kentrus сказал(а):
купите доступ для просмотра контента
Нажмите, чтобы раскрыть...
На руках Tecno spark Go 2024. Было все 1 в 1. Изначально помогало надавливание на коннектор шлейфа дисплея. После перекатки КП UMP510g на надавливание реагировать перестал. При подключении зарядного устройства ток 0, а индикация на экране есть. Видимо данная процедура помогает не всегда, либо проблема изначально в чем то другом. Я пока больше склоняюсь на межслойный обрыв в плате. Проц тоже перекатал. Смущает то, что у него ключ зарядки U6 отсутствует и как будто она отсутствует с завода. И что там стояло не известно, возможно FAN54005 или BQ24157A или..

Был недавно сабж. Ударник
Все вышеописанные методы помогали ненадолго. Где-то явно обрыв, но без схемы там черт ногу сломит. Явных обрывов под экранами не обнаружил.
Клиенту горело, так что был выдан без ремонта.

До сих пор лежит такой аппарат. Перекатка не помогла. Начал вызванивать пятаки по солюхе выше, пин под кп до резистора не звонился. Завел проводок под микросхему, изолировал и закрепил паяльной маской. Один вечер зарядка шла в штаином режиме. На утро снова ошибка зарядки.

Я свой аппарат в итоге сегодня сделал. Перепайка и перекатка контроллера питания не помогли Предыдущий мастер видимо в поисках проблемы снял чарджер и на место его не поставил. Опытным путем проверил, что c BQ24157 не заряжается, хотя по распиновке они 1в1, но видимо адреса i2c разные, а поставил родную (скорее всего это FAN54005) и зарядка пошла. Но изначально, проблема была в обрыве на плате по линии зарядки.

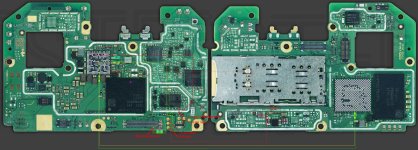

фото, где был обрыв


Вложения

Последнее редактирование модератором:
Столкнулся с такой же проблемой, возле основной камеры на углу защитного экрана видно отслоение платы, при нажатии аппарат начинает заряжаться. При вскрытии первого слоя видно обрыв двух дорожек, при восстановлении ТА заряжается стабильно. К сожалению фото не могу приложить.


Вложения

Последнее редактирование модератором:
Вот перезалил.

По логике как раз когда катают КП, тревожат этот экран и на какое-то время восстанавливается контакт.


Вложения

Последнее редактирование модератором:
Похожая проблема, аппарат пришел ударник, на зарядке и при попытке включения показывал разряженную АКБ, зарядил АКБ от ЛБП, телефон также не включался, те же симптомы (разряженная АКБ). В итоге оказался обрыв по одной из линий (от кандеров до пятака КП), отметил на фото. Может кому то пригодиться.


Вложения
