Восстановление пятаков аудиокодека u3101 Iph7 plus

[makas.kerdik]

Всем дратути. Сразу к делу:
Принесли в ремонт. Телефон был куплен как восстановленный. Старые следы ремонта под ним (перемычки) так же имеются.

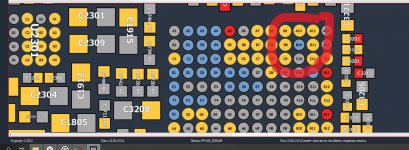

После прогрева Выявлен виновник U3101, выявлены отрорванные пятаки (4-5 штук) , они там находятся буквой П (обвёл красным). некоторые идут на обратную сторону, на u0700, некоторые на U3301. Прошу подсказать вас: возможно ли вообще это сделать? И как это будет правильнее сделать? идеи есть, но как Аккуратно- пока не дошло. Как их оживить, если уходят на обратную сторону? Дайте совет)
Пока что приходит на ум только поднимать u0700 и тянуть от него перемычкой, но такая перспектива с моими руками шансов на успех мало имеет. Не хотелось бы запороть тел.
Интерес не с целью заработка, а с целью самообучения, практики ремонта таких случаев
P.S. раньше менял только КП и коннекторы.
буду благодарен за любые идеи, подсказки, ссылки на темы, видео, схемы и т.д.



[forket]

Восстановить можно, главное иметь микроскоп, паяльник с тонким жалом и самую тонкую проволоку (можно взять из коаксиального кабеля нижнего шлейфа 6 айфонов (центральный многожильный).
Подпаиваешься к пенькам, потом можно лаком замазать. На Али есть готовые дорожки для восстановления пятаков.
Если пятак ушел вглубь то можно на донорской плате зачистить поглубже и посмотреть как он идёт.
Геморно но возможно



[makas.kerdik]

купите доступ для просмотра контента

Ну честно, не удивил)
Ладно, не суть. А по phone board не знаешь, какие цвета каких слоёв рисуются?
Начал искать пути, а в итоге не понимаю отображение слоёв



[forket]

Дак а нечем удивлять) на ютубе полно видео по тем или иным работам.
Я как то пытался понять по путям и слоям по программам, но на доноре оказалось проще и понятнее )
