Xiaomi note 10 - помогите опознать элементы

  • Автор темы Автор темы Siledka112
  • Дата начала Дата начала

Siledka112

.
10/11/20
2
1
0
₽
0
Здравствуйте, прошу помощи в опознании компонента на плате. Может есть у кого донор или такой же аппарат в работе. Телефон пришёл после залития и другого сервиса. Там не сделали и не впаяли то что выпаяли на место. Схему найти не удалось.


Вложения

Вложения

Последнее редактирование модератором:
Siledka112 сказал(а):
купите доступ для просмотра контента
Нажмите, чтобы раскрыть...
Вы подняли аппарат? Тоже попался такой. Жду батарею и контроллер заряда.
При подключении зарядки +5в приходит на плату, на разьеме акб 3.2 вольта. С батареей тоже самое и без зарядки. Без платы на аккуме выходит 3.8. Снял чарждер теперь вольтаж не проседает. Может поможет кто еще куда копать?

Не приходила масса. Перепаял разьем, кинул перемычку на контроллере самой батареи га минус на контроллере с батареи.
Показывает зарядку иногда, но не заряжает и потребления нет. Не включается, но иногда пытается стартануть. Показывает либо пустую батарею, либо пустую батарею с молнией внутри. Линии батт айди и темп приходят. Думаю в контроллере батареи чтото уплыло и не дает нужный баттайди или темп неправльно выдает.

Разъём батареи на плате новый, пропаян полностью. Батарея новая. Иногда стартует работает, зарядки аккума нет. Стартует исключительно с зарядкой, но иногда. Прижимал, нажимал, кнопки включения громкости исправны 100%, лишнего сопротивления нет на них.

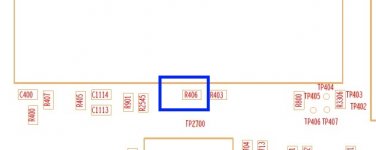

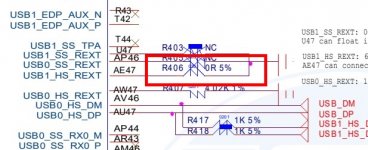

народ, поскажите номинал резистора, улетел в неизвестном направлении при снятии проца


Вложения

Спасибо большое за подсказку, а где вы взяли схему, если не секрет, я только на 5g нашёл
