Решено Xiaomi Redmi 14C нет изо

[Семиург]

Всем доброго времени суток, пришёл в ремонт Xiaomi redmi 14C на замену дисплея при снятии шлейфа снес 2 резюка в районе коннектора, решил поставить 1ком но изо так и не появилось, не могу найти схему, помогите, может у кого в ремонте есть?



[TriddicK]

купите доступ для просмотра контента

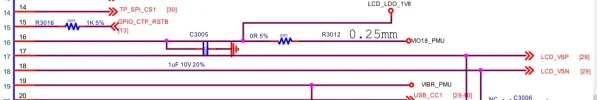

Слева-C3005 1uF 10v, для проверки можно не ставить..
Справа R3012 0R, т.е. можно ставить перемычку для проверки
Если я правильно понял указанные вами детали..



[Семиург]

купите доступ для просмотра контента

Доброго времени суток, благодарю, у Вас фото расположения элементов есть, что-то я в сомнениях правильности расположения элементов?



[SiDm]

В помощь



[Семиург]

купите доступ для просмотра контента

благодарю, сейчас доберусь буду пробовать.



[TriddicK]

купите доступ для просмотра контента

Сравнивайте..



[Семиург]

купите доступ для просмотра контента

Благодарю, изо пошло, хорошего дня))
