Xiaomi Redmi Go нет подсветки дисплея после воды
- Автор темы korotron
- Дата начала
Всем привет, тоже самое, после воды нет подсветки, помогите)
1. - катушка? (очень похожа, но одной ногой на массе)
2. - R=0Ом?
3. - тут вроде нулевик стоял, сгнил сильно, показалось, что нулевик, так?
4. и собвственно куда вся эта цепь идет на разъеме (вообще идет ли на разъем)?
1. - катушка? (очень похожа, но одной ногой на массе)
2. - R=0Ом?
3. - тут вроде нулевик стоял, сгнил сильно, показалось, что нулевик, так?
4. и собвственно куда вся эта цепь идет на разъеме (вообще идет ли на разъем)?
veniamin
Победитель 1го конкурса 2022
День Победы Красной армии и советского народа над нацистской Германией
Zа победу!
Сегодня только сделал. Может у Вас чуть чуть есть подсветка, может вам нужно смотреть фильтров изображения?
не, подсветки совсем нет, после замены нулевика перемычкой подсветка появилась, но проработала минут пять, в месте, отмеченным цифрой 3, пошел дым, было видно, как что то во втором (третьем) слое платы что то горит). Полагаю это цепь катода, но до разъема дозвонить ее не могу
сделал подсветку, то, что я полагал цепью катода к подсветке никак не относится ,пока незнаю что это, буду дальше разбираться.
немного поколупавшись во втором слое вызвонил + подсветки, решил обойти проводник от подсветки к разъему(он скорее всего как раз и подкорачивал), переместил выходную катушку и проводочком утянул к разъему, подсветка появилась
немного поколупавшись во втором слое вызвонил + подсветки, решил обойти проводник от подсветки к разъему(он скорее всего как раз и подкорачивал), переместил выходную катушку и проводочком утянул к разъему, подсветка появилась
Посмотреть вложение 353390
Вот сюда идет эта дорожка.
Вот сюда идет эта дорожка.
Вложения
Последнее редактирование модератором:
Так много вопросов, так мало ответов.
Вложения
приветствую, а всей схемы аппарата случаем нету???

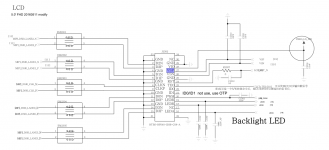

ориентируйтесь по схеме redmi 5a
Есть, в XinZhiZao.
придется все же просить помощи...
в общем имеем такой же аппарат redmi go утопленец, проблема в том что у него нет подсветки и изображения на дисплее, сам по себе аппарат заряжается, включается, загружается (по крайней мере через какое то время после включения начинает реагировать на нажатия сенсора) (вибро-отклик) имеем напряжения led-a 4.5v, lcd_rst_n 1.7v, vsp и vsn 4.5v, lcd_pwm 0V (на драйвере 5pin-0.25v)
Проверял диод, конденсатор, индуктор в цепи dc-dc преобразователя (пробовал менять обе катушки (L2301 L2401)) эффекта ноль. Подсветка дисплея исправна (подкидывал ЛБП) изображения нет от слова совсем даже не затеняется дисплей при включении при этом на катушках (ESD защита или еще что то там-не вникал) в цепи передачи данных на дисплей напряжение есть 0.2-0.3V сам сигнал к сожалению посмотреть не могу ибо как на зло сдох осцилограф.
Подскажите куда копать.
P.S. у меня был вариант что дисплей не определяется но напруга на линиях передачи данных есть значит аппарат видит что дисплей есть, дальше уже не знаю на что грешить.
в общем имеем такой же аппарат redmi go утопленец, проблема в том что у него нет подсветки и изображения на дисплее, сам по себе аппарат заряжается, включается, загружается (по крайней мере через какое то время после включения начинает реагировать на нажатия сенсора) (вибро-отклик) имеем напряжения led-a 4.5v, lcd_rst_n 1.7v, vsp и vsn 4.5v, lcd_pwm 0V (на драйвере 5pin-0.25v)
Проверял диод, конденсатор, индуктор в цепи dc-dc преобразователя (пробовал менять обе катушки (L2301 L2401)) эффекта ноль. Подсветка дисплея исправна (подкидывал ЛБП) изображения нет от слова совсем даже не затеняется дисплей при включении при этом на катушках (ESD защита или еще что то там-не вникал) в цепи передачи данных на дисплей напряжение есть 0.2-0.3V сам сигнал к сожалению посмотреть не могу ибо как на зло сдох осцилограф.
Подскажите куда копать.
P.S. у меня был вариант что дисплей не определяется но напруга на линиях передачи данных есть значит аппарат видит что дисплей есть, дальше уже не знаю на что грешить.
Кашу из головы вытряси.
Напряжение VIO не проверено. Напряжения VSP и VSN должны иметь противоположные знаки. Обратной диодной прозвонки коннектора дисплея не было. L2401 вообще стоит в цепях вспышки.
Не говоря о том, что пока не появится изображение, подсветку вообще трогать не надо.
Напряжение VIO не проверено. Напряжения VSP и VSN должны иметь противоположные знаки. Обратной диодной прозвонки коннектора дисплея не было. L2401 вообще стоит в цепях вспышки.
Не говоря о том, что пока не появится изображение, подсветку вообще трогать не надо.
Вложения
линии данных звонил на землю значения одинаковые плюс-минус пару десятых, эм можно для тупых "напряжения VIO" что имеется в виду???
значения прозвонки 340-360. Забыл написать lcd_te0 так же имеет низкий уровень.
Все верно VSP и VSN имеют +4,95 и -4,95 вольт (сразу не обратил внимания на переполюсовку)
(раньше компами занимался, телефоны только начал осваивать)
напряжение VREG (28pin разьема) имеет значение 1,75V,
аппарат точно загружается, попробовал подключить к компу- определился, драйвер установился, доступ к файлам есть. Значит проблема именно в инициализации дисплея (тут я дятел полный)
Дисплейный модуль из корпуса выклеивал, пропаивал обвязку на шлейфе (имела сильные окислы) , напряжения с разъема доходят до "обвязки"
на фото подсветка взята с ЛБП, телефон запущен. В верхнюю часть телефона (на материнку) влага не попала, окислы только на плате зарядки и обвязке шлейфа дисплея.
интересен еще ответ на вопрос: какова вероятность того что просто "умер" контроллер дисплея (который на самом дисплее)???
так же интересно должна ли быть подсветка дисплея если передача данных на него идет но сам дисплей неисправен?
значения прозвонки 340-360. Забыл написать lcd_te0 так же имеет низкий уровень.
Все верно VSP и VSN имеют +4,95 и -4,95 вольт (сразу не обратил внимания на переполюсовку)
(раньше компами занимался, телефоны только начал осваивать)
если под VIO имеется в виду сигнал VREG то пока не нашел на чем его проверить ибо кондера С2304 на плате нету а на включенном аппарате в разъем щупом лезть пока стремно, завтра попробую его выщемить по соседству. (видимо в отсутствии элементов заключается разница между redmi 5s и redmi go)
напряжение VREG (28pin разьема) имеет значение 1,75V,
аппарат точно загружается, попробовал подключить к компу- определился, драйвер установился, доступ к файлам есть. Значит проблема именно в инициализации дисплея (тут я дятел полный)
Дисплейный модуль из корпуса выклеивал, пропаивал обвязку на шлейфе (имела сильные окислы) , напряжения с разъема доходят до "обвязки"
на фото подсветка взята с ЛБП, телефон запущен. В верхнюю часть телефона (на материнку) влага не попала, окислы только на плате зарядки и обвязке шлейфа дисплея.
интересен еще ответ на вопрос: какова вероятность того что просто "умер" контроллер дисплея (который на самом дисплее)???
так же интересно должна ли быть подсветка дисплея если передача данных на него идет но сам дисплей неисправен?
Вложения
Может быть, может не быть. Как софт напишут.
С такой картиной на конденсаторах первое что нужно сделать - подкинуть другой дисплей.
проблема в том что донора нет а заказывать новый дисплей чисто проверить-как то накладно выходит (такая модель впервые в ремонт попала)
хотелось бы попробовать как не будь "эмулировать" наличие дисплея для мозгов телефона только непонятно как это сделать.
может литературу какую почитать посоветуете?
по кондерам, что было сделано:
1.отмыты от окислов, пропаяны- пробный запуск-результата нет.
2. прострелил ESR-метром, нашел несколько дохлых (определялись как диоды или вообще не видны были) заменил,, проверил-снова результата нет.
Подскажите откуда идет сигнал PWM_OUT ? при подачи на него 5В подсветка начинает работать, а вот откуда должны браться эти 5 в найти не могу
в схеме все есть
питания +5 -5в есть ?
и остальные шины проверить
