Xiaomi redmi note 6 pro нет сети, опознать микросхему

[Usm_2]

Подскажите пожалуйста, что тут стояло.



[kuxar]

Не знаю на сколько актуально, был у меня такой же ТА после воды, вода попала под эту же микросхему, там стоял какой-то преобразовать питания на соседнюю микросхему, ток там достаточно большой, у меня прогорели дороги в межслой. Маркировка на микросхеме была u832.



[ttgr]

Redmi 6 pro опознать елемент

Пришел утопыш,сгнила микруха питающая qm56020 ,может есть у кого в ремонтне или кто то сталкивался с подобным,хотелось бы знать ее полное название и где стоит.Спасибо)



[poza89]

Присоединяюсь к поиску. Сам пока ничего не нашел.
Кто-то смог отгадать что за микруха?
На моей маркировка K821 072 16
Тоже отгнила. Думаю из-за нее нет сети, но симку видит. Пишет радиомодуль отключен.



[konttroler]

Xiaomi redmi Note 6 Pro,определить что за микросхема

Xiaomi redmi Note 6 Pro после жидкости, отгнили пятаки на микросхеме, помогите опознать. На ней указано K834 00C 13.



[region_04_russia]

проблема актуальна... кто что скажет?



[dervish]

Это QET4101
Ещё встречается в RedMi Note 5
Под маленьким экранчиком у разъёма батареи.



[orion65]

Еще встречал в Note 7, mi8 lite



[Arosyb]

Отгнившие контакты на плате звонятся таким образом:



[llldevilslll]

поднимаю тему не могу опознать у меня маркировка на ней K830 0AC 06



[poza89]

Ответ был дан пару постов выше, при условии что аппарат такой же.

купите доступ для просмотра контента

Я так понимаю что основная smd маркировка "K8".



[dervish]

Даташита на этот чип пока не нашёл (с документацией на квалкомы вечно траблы), но нет, не только K8, выше постами написано U832, например, а в RedMi Note 5 - U752.
Вот небольшой список встреченных маркировок:
K821 072 16
K830 0AC 06
K833 001 03
K834 00C 13
U837 29K 17
U752 6HM 04
U832 47P 51



[tornado.com]

Привет коллеги. Тоже отгнила эта стекляха. Если у кого есть рабочий ТА можете замерить какое питание она выдает на рядом стоящую микросхему. К сожалению нет донора, может получится откуда нибудь подтянуть питания



[dervish]

Это питание не статичное, а динамически изменяется в соответствии с изменениями условий связи.



[tornado.com]

Я уже понял, подтянул 2.8v, сети как не было, так и нет, на каких ещё моделях стоит такой преобразователь



[karakym1]

Для redmi note 5 (у данной модели после воды отгнивает резистор 0 рядом с этой микрухой стоит) После сеть плавант покп не отвалится совсем.снимал с redmi 4x не один раз проверено



[Илья_Орша]

купите доступ для просмотра контента

Не понял фразы. Снимали нулевик или микруху?
Если микруху то QET4101 стоит в нот 5 в 4х другая. Или я не прав?



[5serg5]

помогите опознать резистор. какой номинал стоит ? возле QET4101



[dervish]

5serg5, 0 ом ("нулевик").



[cas2010]

Вот видео сделал, с распиновкой чипа Qet4101

купите доступ для просмотра контента



[bobxxlua]

всем привет, этот чип находится так-же в Redmi Note 5, под маленьким экранчиком возле разьема акб. Для диагностики можно подать 3v на выход нулевого резистора на выходе Qet4101. Замерял на рабочей плате- напряжение скачет от 0.8v до 3v.



[EugeneVK]

Встречается еще в HONOR 8X Max, стоит под маленьким экраном справа от коннектора АКБ.



[mexanik409]

QET4101 стоит в samsung S10 lite G770​



[SGun]

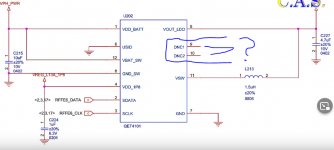

питаки под qet4101 сорваны после другого сц, не пойму откуда можно кинуть мычку на DNC1 DNC2
снял qet4101 с mia2 восстановил пятаки, кроме этих двух связь есть



[shanhau]

купите доступ для просмотра контента

Подскажи, где она на плате установлена? В упор не вижу..



[dervish]

Разборчивые фото платы со снятыми экранами с обеих сторон сделайте, по ним можно будет найти.
Скорее всего будет находиться недалеко от передатчиков.



[squirrrel]

Зашел аппарат тоже после воды, сгнила курва 56020 и QET4101, нашел обе микры на доноре Redmi Note 9 pro над сим-коннектором под экраном, фото прилагаю
