Asus ZenFone Max Pro M2 нет звука полифонии

23/5/08
178
15
34
Здравствуйте. Прошу помощи в поисках подсказок.
Нет звука полифонического динамика. Микросхема TFA9874D (874D). Менял микросхему, новые с Китая пришли). динамик целый, обвязка микросхемы до динамика живая, Питание есть, Наушники не активны, при подключении звук в наушниках есть.
Нашел два пятака глухих, хотя по даташиту они идут как бы в проц. Процессор SDM660 перекатал, не помогло. Предполагаю что где то трещина, если идут прямиком в проц без последовательных элементов. Схемы нет, Данная микра установлена во многих моделях Asus.
На фото обозначил на каких пятаках нет падения напряжения, и нет никакого сопротивления.


купить чтобы получить доступ к скрытому контенту.

23/5/08
178
15
34
Нашел что такая же микросхема установлена в Xiaomi Redmi K20 PRO и Xiaomi mi 9T PRO. Там эти выводы идут прямиком в процессор.
Но на какие выводы идут в Asus SDM660?!

18/9/04
6 107
1 941
Какова предыстория аппарата (удар, вода, что-то ещё) ?
Дроссель внутреннего преобразователя для питания выходных каскадов УМЗЧ цел ?
Также, не помешало бы подкинуть заведомо исправную микросхему с донора.

23/5/08
178
15
34
Воды точно нет, удар под вопросом. Клиент говорит что пол года назад, а то и больше, вначале захрипел, потом прошло. А дальше месяца 4 ходил без звука, полностью пропал. Дроссель целый, а донора такого нет. Есть три микросхемы, могу все перепробовать.

3/3/06
4 070
1 586
QR Code
Нашел что такая же микросхема установлена в Xiaomi Redmi K20 PRO и Xiaomi mi 9T PRO. Там эти выводы идут прямиком в процессор.
Но на какие выводы идут в Asus SDM660?!

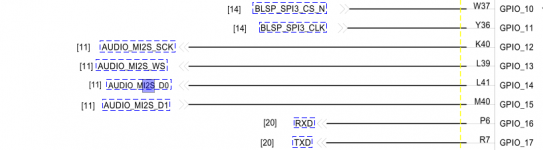

Естественно они идут в проц, шина I2S четырехпроводная. Схему от Redmi Note 7 можешь взять.
Но в проце нет специально выделенных пятаков для нее, реализуется через пины GPIO - General Purpose Input Output. Поэтому без схемы остается лишь купить дохлую плату от такого же аппарата на Авито.

Ты до площадки процессора-то звонил, когда снимал? Возможно, выгорели линии в самом процессоре.


Вложения

23/5/08
178
15
34
Естественно они идут в проц, шина I2S четырехпроводная. Схему от Redmi Note 7 можешь взять.
Но в проце нет специально выделенных пятаков для нее, реализуется через пины GPIO - General Purpose Input Output. Поэтому без схемы остается лишь купить дохлую плату от такого же аппарата на Авито.

Ты до площадки процессора-то звонил, когда снимал? Возможно, выгорели линии в самом процессоре.
Конечно, проверял при установленном CPU. Возможно и обрыв в самом процессоре. Но клиент отказался, ему хотелось такую работу выполнить за 5 минут. Не давал времени для работы. Я его три раза разбирал и собирал обратно и каждый раз на пол часа. Поэтому ремон отменен, по причине не выделения клиентом времени для ремонта.
