Alpina34
.
- 20/3/20
- 29
- 0
- 30

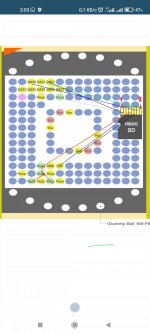

Объясните пожалуйста как подключить bga 153 к картридеру
Вложения
-
21,9 КБ Просмотры: 25
-
217,7 КБ Просмотры: 26
Смотрел видео там перемычки ставили и кондер на vssВопрос-то в чем ? Распиновки правильные, можно запихнуть микросхему в корпус переходника microsd - sdс
emmc рабочая ?Смотрел видео там перемычки ставили и кондер на vss
У меня и с перемычками и без не заработало

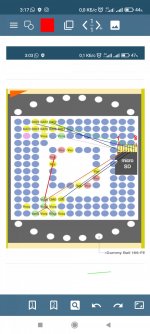

Так?По этому рисунку - Vcc не подключено. Соединить с Vccq
Все равно не видит флешку........да
Все равно не видит флешку
зачем? на том картридере что на фото только дат 0 нужна(dat1 dat2 dat3 добавить)
Под флюсом плохо видно, но похоже распаяно неправильно. Та распиновка emmc, которую используете - это вид на микросхему сверху, шарами вниз. Если микросхему перевернуть - распиновка отражается зеркально. Сверьте свой монтаж с распиновкой, которую выложил 8965 - это уже перевернутая микросхема (dat1 dat2 dat3 добавить)
Вотзачем? на том картридере что на фото только дат 0 нужна
а на фото топикстартера микра похоже напаяна не зеркально а с проворотом на90 градусов
Вопрос, достойный отдельной темы, но спрошу тут..Неправильно. При таком расположении микросхемы dat0 будет тут. И остальные соответственно.
Вопрос, достойный отдельной темы, но спрошу тут..
Почему некоторые дегенераты и имбицилы - рисуют распиновки микросхем - не пинаут микросхемы, а ЗЕРКАЛЬНЫЙ пинаут платы, куда собственно ставится эта микросхема?
Не спорю, есть преимущество такого пинаута - прозвонить дорожки на плате. Но Припаяться к микросхеме - вообще никакого толка.
Особенно новичкам.
Я много раз видел, как новички паяются по таким ублюдским пинаутам, и логично что ничего не работает.
Более того, я в своё время- один раз тоже попался на это.
Еще больше убивает тот факт, что некоторые опытные пользователи - выкладывают подобные пинауты и потом еще и спрашивают у новичков - ну как, работает?
Ну вот как так? Зачем нужны зеркальные пинауты?
Кстати, в первом посте именно ЗЕРКАЛЬНЫЙ пинаут. А точнее Пинаут пятаков на плате, куда должна ставиться микросхема. Логично, что по такому пинауту никогда ничего не заработает..
