Вопрос Honor 10 COL-L29 схема или фото платы

  • Автор темы Автор темы dimasnt
  • Дата начала Дата начала
Добро пожаловать! Вас пригласил Fed91994 присоединиться к нашему сообществу. Пожалуйста, нажмите сюда зарегистрироваться.
Highlights Only
Спрошу в существующей теме, в ремонте Honor 10 после удара нет звуков, вообще никаких. Даже при подключении блютуз гарнитуры, он подвисает при попытке воспроизведения музыки и приложение закрывается с ошибкой. Был примят экран в районе аудиокодека Hi6403, на фото обведен красным. После прогрева с покачиванием, телефон вообще перестал включатся и как либо реагировать на ЗУ, без микросхемы работает как и на момент обращения в ремонт, все работает, кроме звуков. Перекатка приводит к полной невключайке. Чип внешне без повреждений, плата и обвязка вокруг так же.
Подскажите у кого какие мысли, заказывать и менять кодек или может неисправность где-то в другом месте, из-за которой не может нормально работать микросхема и не давать стартовать аппарату в целом?


Вложения

Всем приветы.
Народ выручайте, вожусь с телефоном уже месяц. Тело после воды! Принесли не включайку, не было никаких звуков и подсветки.
Тело поднял.
Изо восстановил:Посмотреть вложение 343117 Посмотреть вложение 343118
Пришлось тянуть мычку с прогоревшей ноги коннектора на нижнюю ногу кондера, а дальше (так как прогорел колодец) на кондер рядом с процом. Картинка появилась, уже было обрадовался, но сенсор не пашет.
Помогите разобраться куда идут сенсорные ноги, уже всю голову сломал. Питание если я правильно понял есть только на 27 ноге коннектора 1.8в. На 25 и 19 ноге по 0. Хотя на рабочем аппарате проверил, с подключенным экраном там появляются 1.8 и 3в соответственно, на моем же нихрена ((

Приветствую коллеги, принесли сей девайс после воды, сейчас нет сети поделитесь кусочком схемы по сети.

Доброго времени суток. Проблема такова: Honor 10 COL-L29, после воды. Снял все экранчики почистил, коррозии было не много. Аппарат завелся. Не работает WiFi и BT (при включение ползунок сам отключается обратно). Поменял Hi1102 (контроллер беспроводных сетей), (2 раза поменял). Ситуация не изменилась. Какие должны быть напряжения вокруг Hi1102? И куда еще можно копнуть? Подскажите плизз. И еще, рядом с контроллером Hi1102 еще одна маленькая микрушка, с маркировкой (751 с851 0106), что это?

Подскажите что обведено на фото принесли плату, на ней они отсутствуют

А какая разница ? Отнесите аппарат в мастерскую, от греха подальше.

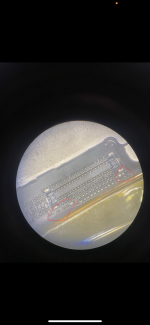

Дайте схему у кого есть. пятак отгнил под разЪемом дисплея, надо найти куда приходит он(подсветки нет)

Ребят подскажите, куда ведут эти пятаки, утопленник, все вообщем цело но эти ноги отгнили, расчистил восстановил но интересно правильно ли, пробовал накатывать микросхему ( nfc) так, но так и не заработало, нет возможности включить нфс и я так понимаю что у него нет питания,

Последнее редактирование:
Pronin.alex, схема есть на форуме, откройте и посмотрите.

Спрошу в существующей теме, Honor 10 (COL-L29) в воде не был, плата в идеале. Не включается, без признаков жизни, заряд принимает некорректно. При подключении к ЛБП стартует с короткого нажатия кнопки power и висит на потребление 0,08, компом не определяется. Вопрос относительно диагностики, для начала надо проверить питание памяти, что проблематично без схемы, затем проверить память на программаторе? Я все правильно понимаю?

Доброго времени суток! Телефон Honor 10 перестал заряжаться. После вскрытия обнаружилось, что какая-то схема на мат. плате над коннектором АКБ вздулся. Маркировки не видно. Пожалуйста, подскажете что это и что можно поделать?

Это защитный диод NSPM5131MUTBG на 15V, фирмы ON Semiconductor.
Значимые знаки в маркировке A3

Paki сказал(а):
купите доступ для просмотра контента
Нажмите, чтобы раскрыть...

Такая же ситуация, вода была возле сим лотка и вверху возле микрофона.
Вверху перекатал микросхемку YN/AG, так как пятак был трухловат. До перекатки работал wi-fi и BT но не работала сеть,
после перекатки YN/AG как и писал в другой теме, всё стало наоборот, сеть заработала, а wi-fi и BT, при включении ползунка назад отключаются.

Перекатал NFC и HI1102, результат такой же, ничего не меняется. Кстати YN/AG перекатывал пару раз, ничего не меняется. Скорей всего то было совпадение.

Видел комментарий в темах по COL-L29, что схема есть на форуме, но что то найти её не получается.

Справа от Hi1102, есть HI6422 и HI6421 и вверху в этом же блоке есть маленькая OEM 5C S5P.

Что это за микросхемка 0M 5C S5P, за что она отвечает?

Какой из этих контроллеров HI6422 или HI6421, питания подпитывает HI1102? Есть у кого схема?


Вложения

Последнее редактирование:
купите доступ для просмотра контента


jakaldenis сказал(а):
купите доступ для просмотра контента
Нажмите, чтобы раскрыть...
не OEM, а 0M.
Так маркируется преобразователь питания RT6158A фирмы Richtek, у него есть полный аналог фирмы intersil - ISL91110IIAZ-T с маркировкой 110A

Питание NFC формирует преобразователь U6801, который стоит в углу рядом с процессором.

Последнее редактирование:
Их марку не подскажу, производитель ставит всё, что попало, а именно - то, что у него есть под рукой. Вместо любого из них можно даже пару "нулевиков" (резисторов, номиналом 0 Ом) припаять, таким и сами китайцы-заводчане не брезгуют.

может кто скинуть маркировку данной детали ???
В семе написано что это u7006 что это и как это читать не понятно !


Вложения

Последнее редактирование модератором:
В схеме указан не только позиционный номер детали, но и её название.

Принесли honor 10 работал.Разрядился.не включается нет питания на кнопке включения,заряжается.По схеме непонятно куда идет питание с кнопки???

alexishs сказал(а):
купите доступ для просмотра контента
Нажмите, чтобы раскрыть...
Не куда идёт, а откуда приходит.
С КП Hi6421 (VOUT_PMUD) через резистор R1231.
Сам сигнал с кнопки (PWRON_N), который получается замыканием R2901 на "землю", тоже идёт в этот КП.

P.S. По чтению схем.
Попросите кого-нибудь знающего из ближнего окружения помочь с этим.
Без этого примитивного умения будет много печали и потери времени.

Приветствую мастера) Такая проблема. Грохнул экран на Honor 10. Заказал на алике дисплей. без рамки да еще и без тача. Смирился с эти и поставил новый экран. тач проработал минут 15 и отвалился. Покрутил его повертел. Плюнул и заказал еще один дисплей. По приезду собрал на новом иии тач не работает. Все работает кроме тача... Осмотрел под микроскопом вю плату и увидел один элемент с пятном. кто нибудь сможет сказать отвечает он за тач или нет. Если отвечает то как называется и есть ли Гуру которые смогут это нечисть поменять?? Или тупо в помойку?


Вложения

Этот элемент - обычный дроссель, вполне возможно, что и исправный.
Без оборудования и надлежащих навыков его поменять, скорее всего, не получится.
Специалисту это сделать не составит особых трудностей.
Чтобы исправить дефект, нужно сначала правильно определить его причину.
Для этого нужно провести диагностику, измерения и правильно интерпретировать их результаты.

Приветствую. Ткните пожалуйста, где расположен терморезистор? Аппарат после воды, пишет низкая температура

Кто может сказать, что это такое, конденсаторы или дроссели? У меня они на коротко, снял, тоже звонятся, телефон включается, но виснет с белым, голубым экраном после полуминуты, около того, работы, звонки не доходят. Или я дурак, или лыжи не едут, если кондеры, то как так сразу все в коротыше.... номинал?

прошу извинить, выше есть уже все ) индукция


Вложения

Куплю или буду благодарен схеме мат. платы на COL-L29, а именно HL2COLM VER.B RF HF


Qauddy, регистрируйтесь как VIP, это не сильно дорого. и сможете скачивать отсюда схемы.​

FARIC двумя сообщениями выше скинул уже схему сюда.​


Доброго времени суток всем! Помогите найти номинал резистора R743 для платы COL-L29 Honor

Мне уже стыдно спрашивать, но прогнившие элементы на плате вынуждают меня, нужен номинал r617 )))
:D
ну либо буду премного благодарен нормальному боардвью

Снова нужна ваша помощь, форумчане!! собрал аппарат, почистил все пятаки, отреболлил проц и память, посадил все, контроллер питания U1701 еще поднимал.
Потребления 0. ни запуска, ни реакции. u1701 это кп? можно ли модель узнать? и проблемы с питанием по его вине?
схема, что выше скинул фарик не имеет boardview файла, там все в пдф и не могу найти никак ни номиналов, ни названий микросхем

U1701 это драйвер подсветки, как понимаю вы катаете все что попалось на глаза... На форуме много информации по диагностике, 7 раз замерь - один раз откатай :)
КП на вашей плате HI6412,

Спасибо. Даже модель нашёл.
LM36923HYFFR
SiDm сказал(а):
купите доступ для просмотра контента
Нажмите, чтобы раскрыть...
Катаю не всё, что на глаза попалось. Проц катал ввиду того, что телефон перестал включаться, пятаки прогнившие дали о себе знать, остальное всё по пути что не понравилось - поменял, драйвер подсветки слез с места, когда снимал крышку с платы, вот и всё. Пришлось поставить на место.
