Honor 8 Lite нет подсветки дисплея

V

ValentinGoldent

.
13/8/13
46
5
0
Кредиты
0
Принесли после другого мастера..... Разобрал подключил к блоку- вердикт "замыкание". греется hi6522 и драйвер подсветки 71f9/s57. выпаиваю 71f9 по замыканию конденсатора определил что КЗ в 71f9. После hi6522 не греется. при попытки включить устройство есть изображение нет подсветки. Что это за драйвер такой найти не могу 71f9/s57 ??? он как сборка идёт


Вложения

Апну тему, ибо нигде более не обсуждалось, а вопрос актуален. Принесли ударник с другого сервиса. при включении на доли секунды проскакивает подсветка и тухнет, даже на заведомо рабочих модулях.
Очевиден обрыв генерации. Катушка и кондёр заменены несколько раз, диод Шоттки не нашёл (подозреваю, что встроен в драйвер). Предохранителей тоже найти не удалось по плате (ну мало ли)...
Собственно вопрос - где еще такой драйвер подсветки может стоять окромя это Хонора?
Заранее благодарен.

S57 - так маркируется LM3243, питание передатчика.

dervish сказал(а):
купите доступ для просмотра контента
Нажмите, чтобы раскрыть...

Тогда ничего не понимаю... Где же подсветка у него тогда?

Ой... прощу прощения за тупость. Просто с толку сбила эта тема. Выпаял сплошной защитный экран с обратной стороны коннектора док-шлейфа - и о чудо, увидел КП, катушку, диод Шоттки, кондёр и прочую лабуду. Видимо, зарядка и подсветка там таилась. Отпишу по результату.

Заменил катушку и Шоттку - подсветка запела.

При реболле всё-таки убил питание передатчика, спасибо efrcom за совместимость микрухи. И Вам дорогие участники за помощь.

Последнее редактирование:

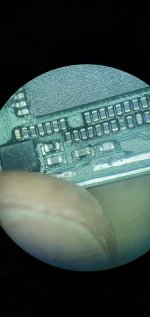

может комуто пригодиться... недавно попал ко мне аппарат этот после мастерской (клиент говорил что просто подбил экран но с битым экраном подсветка была, принес он кудато его чинить, подключили видимо неисправный экран, и подсветка исчезла). Далее принесли его нам. Я все элементы на пробой и кз проверил... и буквально случайно, подкидщывая дисплей, наклонив плату увидел как калиться элемент, не мог его опознать, потому что он превратился в уголек, да и схем нет. Он расположен под процем, под экраном (нужно угол экрана выпаивать/выламывать), элемент похоже как резистор нулевой, перемычка помогла), появилась подсветка, выдал клиенту, по сей день счастлив. 1.png 2.png

Всем привет!
Пришел такой же телефон,Huawei P8 Lite(PRA-LA1).Кто то уже смотрел,пытался что то делать...В итоге,ко мне пришел телефон в кз.Устрангил КЗ,телефон включается,но нет не изо не подсветки.
Не буду долго и много писать,в моем случая помогла замена КП HI6555,после замены все работает.Может кому пригодится

Всем привет. Пришел такой аппарат, приемщик накосячил с заказом модуля и заказал от Honor 8. В итоге пропало изо, но проблема решилась:
1) Под экраном проца снизу от проца есть нулевик. он выгарает!
2) За подсветку отвечает КП Hi6522
3) после замены предохранителя подсветка появилась, но сразу пропадала. Решилось заменой катушки, шотки, конденсатора

Аппарат Huawei Pra-la1, после воды и других мастеров не было подсветки, сменил кп HI6522, подсветка появилась, но теперь загорается на долю секунды и сразу гаснет и так циклично. Пробовал менять Катушку, шотки и кондер, перекатывал s57. Проблема не ушла.
Грешу на бракованную КП или дохлую s57.
На месте элемента выделенного красным стоит мычка. Также интересует что за номинал.
купите доступ для просмотра контента
Нажмите, чтобы раскрыть...

Последнее редактирование:
амивові сказал(а):
купите доступ для просмотра контента
Нажмите, чтобы раскрыть...

А можно уточнить вами написанное... «подсветка появилась, но теперь загорается на долю секунды и сразу гаснет и так циклично.» циклично это что значит, аппарат загружается и работает но подсветка постоянно (загорается на долю секунды и сразу гаснет и так циклично.), или он не загружается и постоянно перезагружается включая подсветку на долю секунды. Вообще не понятно как-то...

Я бы с такими симптомами посмотрел на дисплей а именно на его подсветку... и подкинул бы новый... после воды же. Думаю дело банально в нем. Пара аппаратов было с таким симптомом. Но это при том что аппарат все же загружается. А не цеключный ребут с кратковременным появлением подсветки.

Последнее редактирование модератором:
ex2013 сказал(а):
купите доступ для просмотра контента
Нажмите, чтобы раскрыть...

Сорян, аппарат загружается до конца, только что подкиул дисплей новый, проблема таже( подсветка загорается и сразу тухнет, те не постоянная а загорается интервалами по 1 сек(на 1 секунду загорается потом снова гаснет 1 сек, загорается гаснет)
На месте мычки, которую пославили в другом сервисе, стоял резистор на 82кОм. Заменил, проблема не ушла.

Приносили Honor 8 Lite PRA-TL10 после воды. Тоже подсветка включалась на долю секунды и тухла. Перекатал Hi6422 и заменил кондер возле него в коротком. Все заработало


Вложения

Добавлю свои пять копеек, тоже пришёл 8lite без подсветки, точнее появляется на мгновение и гаснит, проблема была в подгоревшем контакте той самой Fl LB1603


Вложения

Дайте кто нибудь схему, тело после воды поменял Hi6522 катушки, диод кондюки, включается, на секунду загоряется подсветка и тухнет. Выше методы все испробывал

Будьте внимательней, схема на эту модель на форуме с прошлого года лежит.

Пришел после воды аппарат, не было подсветки и не заряжался. Помог ребол Hi6522.
