Решено Honor 8X JSN-L21 нет подсветки и изображения

  • Автор темы Автор темы Viktor363
  • Дата начала Дата начала
Процессор включает подсветку после опроса дисплея.
Зажигание подсветки на секунду - выключение генератора из-за косяков по обратной связи, те самые "обрывы по минусу" или вышибание одной из линеек в дисплее. Так как остальные линейки работают, кажется что дисплей исправен, но для генератора отсутствие тока по одному из каналов это авария.

Radiotrance сказал(а):
купите доступ для просмотра контента
Нажмите, чтобы раскрыть...
Ясно, спасибо))

Radiotrance сказал(а):
купите доступ для просмотра контента
Нажмите, чтобы раскрыть...
Наконец то есть продвижение в лучшую сторону, но не всё так гладко. Картинка появилась, но тусклая. Яркость на всю прибавлена. На плюсе при нагрузке уже не 30v, а 20.... Чё такое может быть.... не подскажешь? 🙂

Я не телепат. Могу только гадать, что у тебя там наворочено и после чего появилась картинка.
Катушку замени, например.

Последнее редактирование:
Radiotrance сказал(а):
купите доступ для просмотра контента
Нажмите, чтобы раскрыть...
Тоже было подозрение на катушку, потому что у одной из них какая то выпуклость была, типа нагара. Я отскрябал её, чтоб вид не портила😊 ну и пробовал заменить на другую, только схожую по размеру. С другой вообще нет подсветки. А ведь без нагрузки получается, что на плюсе 30 32 v, а с дисплеем всего 20....

Может будет полезно. Телефон ударник, при включении подсветка моргала на доли секунды и затем не работала. Причина была в перебитом шлейфе подсветки на модуле, была повреждена дорожка катода.

Ребят телефон не утопленник ну проблема следующая , включается он нормально ну как только доходит до разблокировки, работает меньше секунды и выключается и так постоянно как нажмешь кнопку включения, с новыми дисплеями и старыми, что делать что может быть:?

Простите не вник, а когда отключается подсветка картинка есть?

Первое сообщение темы прочитайте, и на картинку посмотрите.

honor 8 x, утопленник. Почистил, помыл в ванной. Результат нет подсветки. Заменил микросхему buj745 на tps61163a. После и изображение пропало. Вопрос, это аналоги? Просто про buj745 ничего не нашел
Фото прилагаю


Вложения

Последнее редактирование модератором:
Honor 8x после воды, отгнили контакты подсветки. Заменил коннектор дисплея на плате, заменил драйвер подсветки, в итоге подсветка есть, но нет изо. напряжение +5 -5v есть на коннекторе. 1.8 тоже есть. подкидывал битый дисплей - тоже самое. куда еще посмотреть? куда тыкнуть? Подскажите плиз.

Ilya_lw сказал(а):
купите доступ для просмотра контента
Нажмите, чтобы раскрыть...

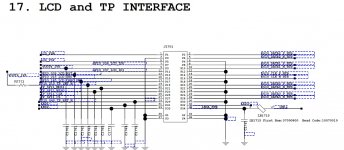

Надо глянуть по схеме какая дорога ведет сигнал lcd_en обычно около вольта , сейчас подумал и понял что сам же сказал фигню) А именно , если есть подсветка , то есть и enable, а значит нужно смотреть дальше по сигналам ... Делаю ставку на то что отгнил кто то из резюков по линиям проц - разъем там маленькое напряжение и хрен когда увидишь окислы

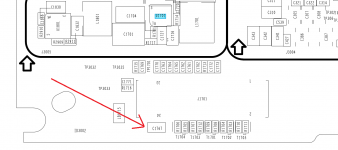

Здравствуйте, подскажите номинал элемента С1767


Вложения

  • ч.png
    84,2 КБ Просмотры: 49

Вложения

  • 1.png
    3 МБ Просмотры: 26
  • 2.jpg
    214,6 КБ Просмотры: 25
  • 3.jpg
    204,4 КБ Просмотры: 25
Последнее редактирование модератором:
Раз LB1715 цел, значит на подсветке - не модулированное напряжение батареи.
Так как изображение, с ваших слов, есть, то проблема либо в драйвере подсветки U1701 и его обвязке, либо в отсутствии сигнала включения этого драйвера ( GPIO_209_LCD_BL_EN ), который приходит с дисплея.

Толкните в нужную сторону. Honor 8x, утопленник, не было изо и подсветки. Заменил коннектор, восстановил обвязку коннектора, заменил драйвер подсветки. Изо и подсветка появились. Тач то работает, то нет, что отвечает за его работу?
