Вопрос Honor 9X (STK-LX1) нет подсветки

[Belyj78]

Всем доброго времени суток. Пришёл данный аппарат после воды и риса. Всё прочистил пропаял, изо появилось, но подсветки нет. На аноде, относительно земли 3,9В. Дроссели все проверил к.з. нигде нет. Подскажите где искать подсветку.



Загрузил фотку разъёма дисплея на всякий случай, может кому пригодится.



[dervish]

Belyj78, подходящего кандидата на роль драйвера подсветки выделил жёлтым, сделайте фото этого чипа с видимой маркировкой.
Или, хотя бы, перепишите его маркировку, только полностью, все буквы-цифры.



[Belyj78]

фотку сделал. Маркировка JUBC BCCS.



[dervish]

В маркировке Вы пропустили ND, а именно эти буквы и имеют значение. Просил же, чтобы все знаки написали, хорошо, что фото выложили
Это KTZ8864 фирмы kinetic, маркируется ND
У чипа есть полный аналог - LM36274 от Texas Instruments
И да, это то, что искали, чип содержит драйверы питания дисплея и подсветки.



[Pavtech]

Подскажите, номиналы 2х сопротивлений над контактом анода дисплейного разъема.



[vovvan]

купите доступ для просмотра контента

не выпаивая
верхний 76 кОм
нижний 84кОм



[dervish]

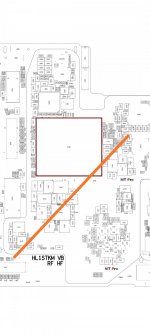

В помощь :



[Вадим123$]

Всем привет. Есть у кого схема на данный аппарат? Поделитесь пожалуйста.



[AMPEReal]

купите доступ для просмотра контента

А знаете почему? Потому что мы тоже ни чего не нашли. И ни кто не найдет, потому что их нет, как и на большинство других телефонов разных фирм и моделей. Производитель их не предоставляет в общественный доступ. Что Вам конкретно нужно?



[Вадим123$]

Под коннектором дисплея есть прогар, нет подсветки и изображения. Фото чуть позже скину. Драйвер подсветки и изображения уже менял. Хотелось бы знать где на коннекторе линия vldo и откуда ее можно продублировать.



[AMPEReal]

купите доступ для просмотра контента

Прогар, это не хорошо, но поправимо. Надо на работе глянуть, вроде донор остался, не помню уже. Зачистили прогар? Не думаю, что там всё сложно. А хотя смотря как сильно прогарело.



[Вадим123$]

купите доступ для просмотра контента

Прогар зачистил, завтра скину фото.



[saiken2006]

Здравствуйте! Имеется honor 9x после воды, нет изображения! Отгнили R1212 и R1215 возле разъема дисплея, подскажите какие показания сопротивления должны быть? Может кто знает влияют ли эти элементы на изображение? Подсветка есть, если приглядеться видно темный экран!



[AMPEReal]

купите доступ для просмотра контента

Здравствуйте. Может Вы имеете ввиду, что изображение есть, но подсветки нет? Возможно эти резюки на подсветку идут как раз таки. Посмотрите сколько на них приходит и приходит ли вообще что нибудь.



[saiken2006]

купите доступ для просмотра контента

Нет, есть подсветка, а изображения нет горит черный экран



[AMPEReal]

купите доступ для просмотра контента

Рядом стоящие резисторы мерили? Они одного наминала на сколько помню.



[saiken2006]

купите доступ для просмотра контента

да

Там все нормально, кроме 2-х резюков



[AMPEReal]

купите доступ для просмотра контента

Такие же поставьте и посмотрите что будет.



[dervish]

Stasik11111, прежде чем писать, читайте тему, в ней уже есть ответ.



[олег-джан]

купите доступ для просмотра контента

После воды не было изо. Подсветка работала...
Увидел ваш пост.... Погрел указанную вами микрушку, покачал чутка... И вуаля. Картинка нарисовлась)) 3 месяца тел лежал трупом



[CultureDuck]

Где ещё подсветку искать ? Микруху заменил, резюки заменил



[Aterax]

Подскажите пожалуйста, зелёный элемент, что это? 4 слева/справа



[CultureDuck]

Помогла замена этих элементов и восстановление дороги у коннектора



[Mr_Lewiss]

После воды не было подсветки, восстановил дорожку возле коннектора и заменил катушку. R1212 и R1215 были в норме.



[borinigor69]

Здравствуйте подскажите пожалуйста Honor stk-lx1 попал в воду .После чего был разобран и просушен.Теперь сам телефон включаеться но экран не горит.В чем проблема ?



[BURZUM]

купите доступ для просмотра контента

Ну как в чем,есно в телефоне...
это вся информация?



[iRemMaster]

купите доступ для просмотра контента

Фото платы бы в хорошем качестве и начнем гадать на кофейной гуще!



[borinigor69]

купите доступ для просмотра контента

после плавания я же писал

купите доступ для просмотра контента

плата чистая на обратной стороне тоже.комп видит телефон как USB-устройство МTR ,индикатор на телефоне не горит при подключении к заряднику но заряд идёт 1.06Ам



[iRemMaster]

а теперь отстегиваем шлейф дисплея и смотрим на коннектор.
здесь телепатов нет.
выражовывайте свой поток мыслей одним сообщением.
если что есть кнопка отредактировать поток сознания.



[dervish]

borinigor69, схема на этот аппарат с прошлого года лежит на форуме.
Без оборудования и опыта в ремонте, самому его восстановить вряд-ли получится, а вот чтобы довести до неремонтного состояния - хватит одного неверного действия.



[Sathan]

купите доступ для просмотра контента

Здравствуйте! Устройство honor 9x. С новым дисплеем какое поведение?



[borinigor69]

Honor 9X (STK-LX1) Деталь на фото после падения аппарата в воду была повреждена изображение на дисплее нет.Как устранить проблему.?Или где найти найти такую деталь



[dervish]

Если корпус на 9 шаров, а в первой строчке маркировки написано 3642, то это драйвер фотовспышки и фонарика AW3642.
Можно заменить на LM3642, MP3331 и SKY29414



[borinigor69]

купите доступ для просмотра контента

Эта проблема связана с работой дисплея?.Или еще надо дальше копать?



[psiholirik]

Зашел сей девайс после воды сильно пострадал коннектор lcd был заменён на новый (на плате и на шлейфе дисплея) теперь при включении дисплей моргает ( появляется изо на доли секунды) и потом черный экран... Дисплей сняли под ним нормально все, куда копать или сразу менять драйвер? Крышки ещё не снимал маленько в ступоре от такого поведения обычно изо и подсветка либо нет совсем либо нет чего то одного а тут вроде есть но не долго... ))

Ps: крышку снял под ней все чисто куда копать понимания нет, схему не нашел на форуме...



[psiholirik]

купите доступ для просмотра контента

Телефон был побежден и успешно выдан клиенту причина была в коннекторе не пропаялись два контакта один по линии подсветки.



[zrd0y.exe]

Всем привет, помогите пожалуйста, телефон ударник, полосы на родном дисплее, при включении бут анимация "HONOR" видно, но после полной загрузки системы тухнет подсветка, на новом дисплее такое же поведение



[zrd0y.exe]

купите доступ для просмотра контента

Ха-ха проблема решена, в настройках минимальная яркость стояла, че так темно на минимальную?)



[ByteFun]

купите доступ для просмотра контента

Подскажите, пожалуйста, номиналы элементов по схеме. На вашем скрине имеются только порядковые номера и допуски. Ну или хотя бы замер напряжения на входе и выходе делителя. P Smart Z, данные элементы вообще оторвали в предыдущем сервисе (



[ByteFun]

Отвечаю на свой же вопрос:
R1212 = 100 kOm
R1215 = 300 kOm

Замеры элементов произвел отдельно от платы



[Tokmak]

Подсветка есть... Пропадает изображения при нажатии на плату в районе драйвера... Часть защиты снял. Боюсь перегреть процессор с обратной стороны. Коннектор дисплея исправен. Все ножки на коннекторе прозвонил. Звонятся. Не знаю только какое сопротивление и где должно быть. А также какие напряжения проверить? Донора нет. Понимаю что туда что то не приходит. На что обратить внимание?



[dervish]

Возьмите схему на Huawei Y9 Prime 2019



[Longmen2]

купите доступ для просмотра контента

Подтверждаю, при отгорании этой дорожки - подсветки нет.
Отгарает в самом незаметном месте, возле коннектора.
Спасибо за подсказку.



[mmglipetsk]

Зешел с отсутвующим изображением, но присутсвующей подсветкой. Обрыв по линии VOUT4_1V8, кинул перемычку с C1902 на C1041, изо появиллсь



[ganievruslan87]

Всем привет, дико извиняюсь, я мастер ломастер в основном дисплеи меняю, но поять тоже умею если сказать где, ударник с разбитым дисплеем, нет подсветки выяснил что отлетела (катушка или как её там, фото прилагаю) где такую найти? Прошу не ругать, смеяться можно.

купите доступ для просмотра контента

Подскажи пожалуйста где такую взять? Которая верхняя с точкой, у меня она отворилась и приплыть не к чему. Нет подсветки.



[Вадим123$]

Почти с любого андройды. Что есть в разборе?



[ganievruslan87]

купите доступ для просмотра контента

Только iPhone 5s 6s.
С iPhone 5s снял))) все заработало. Визуально по размеру которая подходила. Спасибо братцы.



[igorek73]

Подскажите номиналы двух кондеров (зашел аппарат без изо... С1902 в КЗ , а С1975 вообще нет) хозяева сами решили модуль поменять вот и результат замены)))



[aleksey10187]

Привет. Подскажите маркировку микросхемы там где был прогар. Сейчас нет сети, но сим видится.
Откуда можно снять данную стекляшку и мелочевку которая выгорела? Спасибо за помощь.



[vitaly23]

STK-LX1 не заряжается при подключении зарядки молния моргает циклично и все, сначала думал дело в гнезде зарядки но после замены нижний платы проблема не исчезла, потом заметил под лупой в районе шлейфа от нижний платы к верхней в верхнем разъеме около разъема следы отвалившийся детали может подсказать может моя проблема с этой отваленной деталькой связана или нет? и что это за деталька как она называется и где мне такую с донора взять только прям такого же смартфона донора нет есть другие от туда подойдет ли??
