Philips E570 E580 Не заряжается

[batusay]

Всем доброго.

Схему не нашел, похожих микрух тоже не обнаружил...
Может подскажет кто название? На самой микре написано 11m b42. Выводов 6 штук.



[renat_d]

Та, что выше микросхема - это OTG - AW3610.

купите доступ для просмотра контента

купите доступ для просмотра контента

Нашёл похожую по обвязки микросхему в Alcatel 4013D.

Вот

купите доступ для просмотра контента

обсуждали этот контроллер и даташиты выкладывали.



[Radiotrance]

купите доступ для просмотра контента

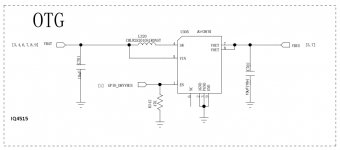

Есть в даташите на Fly IQ4515.



[lexmarkz33]

купите доступ для просмотра контента

Человека с толку сбили.
Интересующий элемент - WPT2N32


Собрал в кучу где стоит:

Alcatel 2001X/4007D/4009D/4013D/4014D/4034D/2012D/2007D

Dexp ES260

Homtom HT17

Inoi 2 2019

Philips E570 E580

Vertex C103

ZTE Blade L2



[renat_d]

Транзистор (ключ зарядки) WPT2N32 также обнаружен в Philips E580 (маркировка 32)
Симптомы - показывает индикацию зарядки, а по факту ноль. Донором послужил Alcatel 2012D

В данной модели E580 тоже установлен OTG контроллер AW3610 как и в Philips E570 и Fly IQ4515


PS Тему переименовал
