Poco m3 Pro выключается

[H2mm5R]

Poco m3 Pro выключается в режиме ожидания примерно через минуту. В активном режиме все норм. На зарядке с блока питания постоянные перезагрузки. При подключении к компу все работает нормально. В какую сторону копать?



[Radiotrance]

В сторону распределения RTC 32k и сюда: https://gsmforum.ru/threads/redmi-note-11-pro-vykljuchaetsja-rovno-cherez-minutu.341963/



[ДмитрийGSM]

Привет.
Сильно топлен. Было кз по вторичке, сгнил кондер. Кз убрал. Запуск есть, после заставки росо рисует заставку muiu и после этого в чёрный экран и висит. Токи потребления норм. Токов от зарядки нет вообще, но батарейку при подключении зу рисует. В фастбут и рекавери заходит исправно, не зависает.
Цепи акб проверил, все на месте.
В какую сторону смотреть?



[Radiotrance]

Например, в сторону датчиков Холла, если они там есть. Или прошивки. Или реболла с перекидкой пары на другую плату, раз "сильно топлен". Схема телефона есть в Borneo.



[Radiotrance]

...а пятак DEBUG TX, с которого можно снять лог запуска телефона, в нижнем левом краю задней части платы, он подписан.



[karantin161]

купите доступ для просмотра контента

Привет!Разобрался с ним?Проблема один в один))



[dervish]

Вопрос  Сообщение в теме 'Redmi Note 11 pro+ выключается ровно через минуту.'

7/9/22

Вообщем я его победил. Кому интересно, проблема была в обрыве сигнала BATADC_P который идет на контроллер питания MT6365V. Этот сигнал подтянут на VSYS, и его отсутствие давало такой интересный глюк..

• orion65

•



[karantin161]

Не могу откопать на него схему,нет случаем?



[dervish]

Так на форуме, в "Файлах", лежит же давно :

Иконка ресурса

Xiaomi Poco M3 Pro 5G

25/1/23

Xiaomi Poco M3 Pro 5G

• device-forum.com
• Xiaomi



[karantin161]

Спасибо! Схему скачал,но никак не могу разобраться,где этот нулевой резистор рядом с кп,про который все пишут в аналогичной проблеме!Ткните носом пожалуйста,кто знает))
" По аналогии с кп на других платах искал похожие неисправности. В общем на плате есть резистор нулевичек рядом с кп mt6365. Он идет по линии VSYS на ногу кп BATADC_P так вот у него одна нога была отгнившая. Просто отгорела от дорожки. Замена резистора привела трубку в чувство.
П.с. не знаю как загрузить фото чтоб указать где резюк стоит."



[dervish]

Через резистор - это на том аппарате, на вашем, похоже, напрямую .

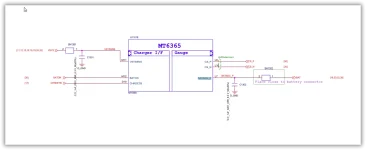

Снимите КП, и проверьте, есть ли соединение между BATADC_P ( вывод L7 КП ) и VBAT .
Попробовать перекатать ( или заменить ) КП, обрыв дорожки тоже может быть.



[Coler]



[karantin161]

купите доступ для просмотра контента

Не могу найти вживую расположение sh1302,так понял в ней проблема!



[Coler]

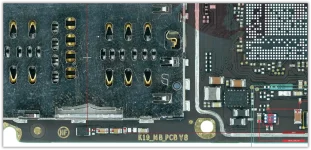

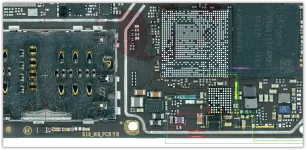

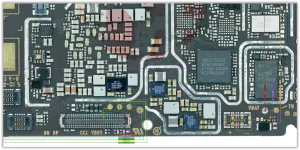

Это может быть и контакт конектора ) Кондёр с1302 отметил красным кружком









Нарыл Это контрольная точка ))



[karantin161]

Спасибо тебе добрый человек!Начну с кондера!Случай конечно,всё идеально работает при подключении к компу или в активном режиме,коннектор врядли наверно,а там кто его...



[karantin161]

1302 снял.Вместо него ничего не ставил! 30 мин - полет нормальный))Тестим дальше



[Coler]

А что мешает поставить исправный? На первой картине Репина есть на сколько он



[karantin161]

Уже на месте!!!Спасибо за помощь
