После влаги не работает подсветка LG k100ds

  • Автор темы Автор темы machito
  • Дата начала Дата начала
machito

machito

Android Firmware Unlock
.
11/11/11
386
58
0
54
Кредиты
0
Доброго времени форумчане!

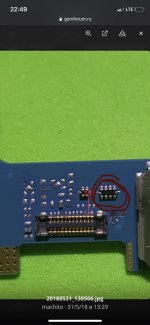

Такая проблема, после попадания влаги коррозия разьела 23 контакт, на подсветку идут 21,22, 23.
Смотрел через микрик ничего не видно куда он должен выходить. Может кто так подскажет.


Мда, видимо никто не подскажет(((

Последнее редактирование модератором:

Вложения

Последнее редактирование модератором:
Ребята прошу консультации. Контакты 22 21, выходят на пятаки, и с FL1302 не звонятся, и вообще не один контакт согласно схемы с ней не звонится.
Это что в обрыве? Пробовать припаяться?
И судя по распайке на шлейфе дисплея, 23 это плюс. 22,21 минус.
Так же согласно схеме на FL1206 идут 15,16, и с ней тоже прозвона нет.


Вложения

Последнее редактирование:
nikola42 сказал(а):
купите доступ для просмотра контента
Нажмите, чтобы раскрыть...

На fl1302 должны звониться 19, 20, 22, 23. На FL1206 идут 16, 17. Судя по фото, разъём вы не снимали и под ним гнильё. Вместо fl1206 поставить можно перемычки. Подойдите к ремонту более внимательно и у вас всё получится.

В общим не получается довести до конца, слишком много нужно перемычек, а микроскоп увеличивает мало Х20 Х20. паять несподручно :icq06:

nikola42, для того, чтобы ремонтировать сложную электронику нужно иметь оборудование, знания и опыт. Никакие энтузиазм и уверенность в своих силах, не могут заменить любой из этих пунктов.

Вот один из недавних примеров осознания этого:
rotarru сказал(а):
купите доступ для просмотра контента
Нажмите, чтобы раскрыть...

dervish, опыт навыки есть, занимаюсь больше 20-ти лет. имею все необходимое, но вот микр-пом хорошим пока не обзавелся так как цена в пределах 30-40тыс. к тому же со со зрением и так проблемы, посадил с этой мелочевкой.
Так что Ваша цитата не для меня ;)

Привет, не в курсе от куда приходит TP2, схемы не нашел нигде....,у меня просадка по этой линии 0,60В всего из 2,8. Если подать на эту точку 2,8В появляется изображение, а так белый экран. Подскажи пожалуйста. Спасибо. lg k100 lcd1.jpg

Последнее редактирование:
Два варианта. Либо с внешнего преобразователя, либо с КП. В приложенном варианте внешний преобразователь не распаян.

Если "просадка", то при подаче внешних +2.8в что-то должно нехило греться.
Скорее обрыв, R7414 подгнил.


Вложения

R7414 отсутствует на плате, вместо его мычка

Вообщем клиент торопил, и ему все равно было что я сделаю с телефоном лишь бы появилось изо, я на TP2 подал 3,40 В, которые нашел на конденсаторе возле USB. Работает но на сколько хватит не знаю, 2 часа проработал уже))), понимаю что колхоз, но спешка клиента подтолкнула только на подобное решение, клиент доволен и предупрежден!

Последнее редактирование:
