Redmi 13c нужна схема платы

  • Автор темы Автор темы 7230-90
  • Дата начала Дата начала
Добро пожаловать! Вас пригласил kazer1993 присоединиться к нашему сообществу. Пожалуйста, нажмите сюда зарегистрироваться.

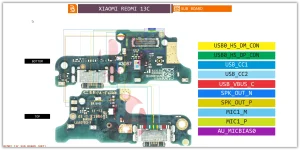

Может 13с В борнео схемы есть Но скрины не очень качества будут

Типа этого


Основное отскринил. Завтра схему попробую в получше качестве отскринить


Вложения

  • 50,1 МБ Просмотры: 65
Последнее редактирование модератором:
как картинку прикрепить не нашел(
или картинку прикреплять только за деньги?


подскажите номиналы четырех элементов, под коннектором акб плз
интересуют парно стоящие вроде резаки с дросселями (термо)? к сожалению картинка не видна, тока превью
или может есть прямая ссылка
а то в zxw нет такой тушки, а борнео нема

Последнее редактирование модератором:
Вставить с хостинга картинок и всё

Там не 4 там больше
С лева направо 100ком потом 1ком потом пустое место Потом 1ком и далее 100к и снова пустое место


Последнее редактирование модератором:
Пришел утопленник. Запустил, не было подсветки. Сделал подсветку. Работает если пользоваться им, но как только гаснет подсветка уходит в ребут. Несколько резисторов в обвязке проца в кз. Проц?

Последнее редактирование модератором:

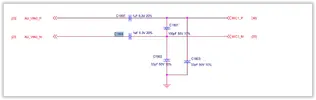

c1808 1мкф 6,3в 20%
R2203 330ком 1%
R2205 7,5ком 1%
