Redmi 6 pro нет изображения

  • Автор темы Автор темы Screamr
  • Дата начала Дата начала

Screamr

.
2/2/18
16
0
0
32
₽
0
Radiotrance сказал(а):
купите доступ для просмотра контента
Нажмите, чтобы раскрыть...
Подскажите пожалуйста, как правильно заперемычить фильтра по дифф парам? а то у меня такая же беда с redmi 6 pro, отличия только в том, что у меня на старом битом дисплее все полностью работает, а при пропитке заменить модуль (подкидывал разние ревизии) та же шляпа включается и все работает, но изображения нет. Заранее спасибо
Но почему тогда изображение есть на битом модуле? Если б на битом матрица не пошла полосами, так можно б было переклеить, а так не удобно для глаз🙄

И да, прошивка родная, но я для уверенности, перешыл на miui 10- ситуация та же. PMI8952 заменил для уверенности. Проц пока не трогал, есть ли смысл перекатать его? Ещё проблема в том что иногда изображение может проскочить на 1/2 сек и снова пропадает

Последнее редактирование модератором:
Модуль состоит из трёх (иногда больше или меньше) устройств - дисплей, тачскрин, подсветка.
И определитесь, чего у Вас нет - изображения или подсветки ?
Наличие или отсутствие изображения, при отсутствии подсветки, можно увидеть, подсветив дисплей лампой.

Какова предыстория аппарата (удар, вода, что-то ещё) ? Что привело его к нынешнему состоянию ?

Предистория, розбил модуль,на матрице полосы, но изображение и подсветка есть, можно пользоваться, но неудобно. Решил поменять, подкинуто много модулей с разными ревизиями именно матрицы но на них изображения нет, при включении загорается подсветка на 5-8 сек изображения нет.

Если ударник, возможно и процессор в отвале, или ещё чего треснуло отвалилось, оборвалось, нарушились пайки и т.д.
Так как много раз подкидывались дисплеи, то стоит обратить внимание на разъём дисплея и его обвязку, он сам, его контакты и пайка деталей оставляют желать лучшего.

dervish сказал(а):
купите доступ для просмотра контента
Нажмите, чтобы раскрыть...
Разъем пропаял (фото разъема прикрепил). Да он действительно подустал от подкидываний. Но все напряжения присутствуют +5.5, -5.5, lcd_rst_n 1.8, lcd_cabs (на старом есть, ни на одном из новых нет) куда копать? Есть ли в процессоре или где то ещё, что-то, что отвечает за инициализацию дисплея или его версий
Фото сейчас работающего старого модуля прикрепил


Вложения

И да имел виду только lcd_cabs на новых отсутствует

Новые дисплеи могут не подходить по ревизии, или Вам пытаются продать что-то от другой модели или "левое", также разъёмы на шлейфах дисплеев могут немного отличаться по размеру и в ответной части разъёма на плате не совсем попадать контактами.
Разъёмы и маркировку со шлейфов нового и старого дисплея сфотографируйте для сравнения.

Визуально, по последней картинке с вертикальной полосой, на других телефонах бывало, проблема с питаниями дисплея (заниженные или повышенные) - либо сам чип драйвера питания дисплея барахлил, либо дроссель и конденсаторы в его обвязке.
Пульсаций, случайно, по питаниям дисплея нет ?

LED_PWM_CPU, LCD_CABC и LED_PWM_PMU выполняют одну и ту же роль - по одному из них на драйвер подсветки приходят импульсы управления подсветкой. По какому из них (от процессора, дисплея или КП) - зависит от производителя, от деталей, которые он применил в аппарате.

Последнее редактирование:
Осциллографа к сожалению у меня нет, чтобы посмотреть пульсации. В наличии есть два новых модуля (один из них оригинал, переклей) на mi a2 lite работают все дисплеи исправно.
Битый, который работает у меня на фото посредине (у которого нет никаких маркировок на шлейфе)


Вложения

Так может крайние дисплеи подходят только на Mi A2 Lite ?
Вы писали, что "lcd_cabs на старом есть, ни на одном из новых нет". О чём это, непонятно, толи о напряжении на этом выводе разъёма, толи о том, что на новых дисплеях нет дорожки на этот вывод разъёма. Фото разъёмов дисплеев на шлейфах для сравнения нет, понять, что там на самом деле, для постороннего нет возможности.
Варианты с неисправностью спаренных дросселей у разъёма, и с отвалом процессора, рассматривали ?

Последнее редактирование:

Вложения

На первый взгляд, подключение одинаково.

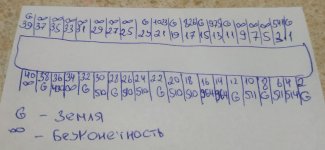

А выводы дисплеев в режиме проверки диодов проверять пробовали ? Отличия в измерениях есть ?
LCD_CABC управляет драйвером подсветки, и именно на нём Вы заметили отличие по напряжению. Этот сигнал управления выдаётся дисплеем только при наличии изображения на нём.
Так может есть проблема с какими-то из входных сигнальных выводов на новых дисплеях, из-за чего на них не формируется изображение, и соответственно, дисплей не включает сигнал LCD_CABC ?


Вложения

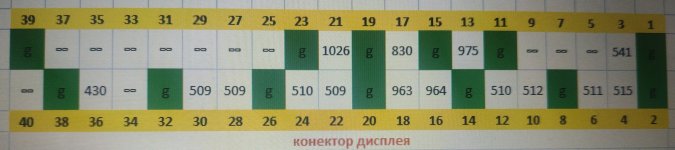

Перерисуйте вашу картинку измерений, уже без смещения, чего-то у меня не получается это сделать по вашим уточнениям.

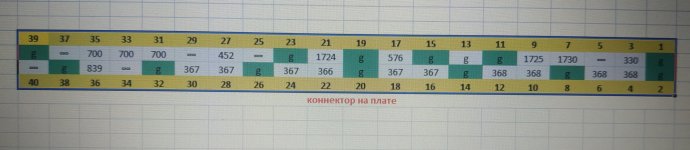

Также, было бы неплохо, если такую же карту измерений сделали и на ответную часть этого разъёма (который стоит на плате).

Последнее редактирование:

Вложения

Последнее редактирование:
Снова мы упираемся в этот пресловутый LCD_CABC, он идёт прямиком под PMI8952 и никуда не сворачивает.
Замыкание по этой линии, и если PMI паялся, то есть вероятность, что под ним припой слипся.
Или под разъёмом сопля.

R1703 - это "нулевик".
Если при замене PMI произошли изменения в измерениях по выводу LCD_CABC, то проблема связана либо с ней, либо с её заменой.

pmi новая со склада, сам телефон слышно что после замены включается, ноутом определяется, врятли у двоих новых pmi один и тот же дефект с lcd_cabc. Проблема может быть по пути от pmi к резистору? Или взять накатить pmi с донора, ну как бы ориг?

Что-то делать всё одно придётся. Когда снимете PMI, вызвоните линию от микросхемы к разъёму дисплея.
Судя по тому, что на ней было замыкание, а после замены PMI оно ушло, линия должна быть живой.
Выше Алексашка писал, что значение на линии LCD_CABC должно быть около 500mV, это падение напряжения на переходе внутри микросхемы, вывод чипа должен так звониться относительно земли.

снять PMI прозвонить соответствующий пятак на плате до резистора и сам PMI , 30 пин относительно земли .

Снял pmi, прозвонил на самой микросхеме 30 pin - падение напряжения "577". На плате 30 pin звонится на резистор r1703


Вложения

При нормальной посадка pmi , целом резисторе должно быть всё хорошо , падение 500 - 550 mV на коннекторе .

была у меня такая же проблема. ударник . замена дисплея. с родным дисплеем вертикальные полосы с китайским новым дисплеем 5 секунд есть подсветка изо нету. с оригинальным дисплеем моргалик 1 секунда есть изо и подсветка. есть-нету итак далее. после загрузки телефона всё пропадает. после прозвонки на сопротивление не было сопротивления на одном из фильтров E1701-E1705 в данный момент не помню на каком. обрыв в линии на проц, подумал я. поднял проц вызвонил линию. есть контакт. оказалось в самом проце обрыв. и это часто бывает у Qualcom процессоров. то нет антэны то нет сим карты. мрут как мухи процессоры.
