Redmi 9C NFC (angelican). Не заряжается

  • Автор темы Автор темы Cezar66
  • Дата начала Дата начала

Cezar66

.
6/2/15
10
4
0
40
₽
0
При подключение СЗУ в выключенном состоянии присутствует индикация, потребление 0,1мАм а затем спустя 2-5 сек 0мам.
В включенном состоянии присутствует индикация потребление около 0,1мАм а затем пропадает. Компьютером видеться. Потребление как такого для заряда акб нет.
Под экраном нашел bq21120, это ли контроллер питания? Что еще может управлять зарядом в данном аппарате? Я так понимаю тут присутствует быстрая зарядка! Схемы не нашел, если есть у кого поделитесь пжл.


Вложения

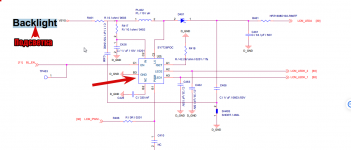

Твой виновник может быть он !

И после гуманной снятия экранов удали эту козявку !


Вложения

Последнее редактирование модератором:
После ее удаления аппарат не реагирует на подключение зарядке. Правильно ли я понял на 2 фото что необходимо замкнуть контакты по тем меткам, которые Вы прочертили? Это OPV?
Перемычку сделал, индикация появилась, потребление 0.1. В какую сторону еще можно глянуть?

Последнее редактирование модератором:
подскажите номиналы двух резисторов на коннекторе акб на плате снизу

Проблема решена: при подключении ЗУ звенелось между "+" и "-". Заменил разъем и пошла зарядка. Спасибо всем кто не был равнодушным. Номиналы резисторов слева направо относительно моего фото 45Kom и 2.1Kom

Мне вот попался Redmi 9C КЗ по цепи заряда, OVP и BQ21120 пробиты. На али не нашел я ее. В другом аппарате установлена SGM41511. Поставил и все заработало. Так что это ее аналог стопудовый. Их хоть можно на али найти. Так что имейте ввиду

Shengbang Micro SGM41511 I²C одноэлементное зарядное устройство для литиевых батарей 3А, управляемое по шине, поддерживает управление трактом питания и выходное напряжение, а также имеет более высокое входное выдерживаемое напряжение. Оно совместимо с TI BQ25601 и может быть заменено напрямую.

Доброго. Проблема схожая новую тему создавать не стал. Аппарат не заряжается во включенном состоянии. Индикации нет. В выключенном все в норме 1.5а. Компом определяется только в выключеном состоянии на секунду (видимо режим прошивки). Во включенном состоянии не определяется. Data + и - не на земле. Может ли BQ себя так вести?

По описанию проблемы, похоже на проблемы с OTG.
Проверить, есть ли напряжение на выводе + системного разъёма ( при отключенном ЗУ )

GSM-KIEV сказал(а):
купите доступ для просмотра контента
Нажмите, чтобы раскрыть...
бред,личьно сам проверил,чюж полная,все више перечисленное неверно,только в мислях,менялись ети bq,мичились ети отг),в итоге компом не видился,индикация не шла и заряд при включеном не брал,только на виключенном в тьомную и то стрелка бегала на то что гдето коротит или не правильно что,заряд должен ити стабильно а не плавать!Физики)

было 2 таких аппарата, у обоих почистил контакты на шлейфике, что от дисплея идет на подложку и на подложке разъем и зарядка пошла

всем привет! точна такая же была проблема, заменил BQ25601, и всё заколосилось, в Partsdirect 202 рубля стоит

Была фантомная зарядка, на отключение нижней платы не реагировал, заменил все диоды по USB и Otg, на нижней плате, и всё прошло.

Всем привет,ребята,Redmi 9c,ударник,диспей заменили,но не заряжается,после экскурсий по сервисам попал ко мне,новый диспл,новая акб и нижняя плата,во вкл показывает индикацию заряда,проценты при использовании падают,но на контакты акб приходит 0,Юсб дохтор тоже 0 говорит,на выключеном есть индикация с картинкой на дисплее зарядки,но результат такой же,ткните носом что поменять,очень редко паяю сам)

Ну что ж.
Удалось победить аппарат с описанными ТС симптомами. Обрыв по TREF_PMU.
В инженерном меню температура батареи 0.
Пробросить мычку от R1603 до указанного пятака.


Вложения

Последнее редактирование:
Пришёл. Не заряжается. На зарядку не реагирует. Во включенном состоянии реакции на шнур нет, на комп не реагирует. Разъём micro USB целый, чистый, звонится. Меняю контроллер заряда SGM41511 - без изменений. Про удар клиент умолчал. Пригляделся по-ближе , вопрос решился.


Вложения

Добрый день. Тело во включенном состоянии не заряжается , + на выходе. Подскажите пожалуйста какая мс отвечает за OTG ? Схемы не нашел.

Последнее редактирование:
Спасибо. Думал на нее , поэтому заменил на bq25601 (родной не нашел). Аппарат также работает , но во включенном не заряжается. на выходе +.
Может ли КП mt6357CRV управлять направлением OTG ?

Смотреть системный разъём и его обвязку, межплатный шлейф и его разъёмы.
Компьютер видит аппарат ?

P.S. Схему возьмите от Redmi 9A (ссылка).

Все оказалось немного проще. При отключении нижней платы напряжение на контрольном пятаке пропадало т.е OTG отключался. Снес защитные диоды на нижней плате (звоняться как рабочие) все заработало.


Вложения

muderc сказал(а):
купите доступ для просмотра контента
Нажмите, чтобы раскрыть...
Спасибо. Была такая же проблема с OTG. А именно не заряжался во включенном состоянии, компом не виделся. Чтобы убедиться, откл саб-плату и подали с блока 1,5А на этот тестпоинт , заряд пошел. Позже появилась возможность подкинуть заведомо рабочую саб-плата и ДА, проблема решилась.

Всем привет, попал в ремонт аппарат после воды, после пропайки и чистки аппарат завелся, пострадала в основном область рядом с BQ21120 ( я так понимаю это драйвер подсветки и зарядки в одном, если нет прошу простить и поправить меня 😀)+ пришлось заменить нижнюю плату и коннектор на sub шлейфе, аппарат заряжается но только на токе в 600 mAh (как в выключенном так и во включенном), otg работает...есть ли смысл менять микруху или проблема глубже???

Забыл добавить что компьютером тоже определяется...


Вложения

Последнее редактирование модератором:
Была такая же проблема заменил КП апарат стал заряжатся но пропало изображение на матрицу идет 1.2 вольта вместо 1.8 подскажите куда копать?

Последнее редактирование модератором:
GSM-KIEV сказал(а):
купите доступ для просмотра контента
Нажмите, чтобы раскрыть...
Было тоже самое как у автора темы, тоже кз +- и дата при подключении зарядки, вообще логики не видел менять разъём так как он ну левый, но удивительно при запайке другого разъёма, кз ушло, Но телефон все равно не заряжался, выпал эту микру что вы сказали замычил, заряд пошёл, благодарю, вопрос только что за микра такая, защитный диод какой то что ли?

заменил разъем usb рядом снял варисторы по data снял u1602 защита OVP кинул перемычку заменил u301 на BQ25601 заменил дросель pl301 все бестолку . похоже типовуха обрыв TREF_PMU . набрал *#*#6484#*#* зашел в сервисное меню (batery indicator) температура батареи 0 исходя из поста выше спилил под микроскопом дремелем часть экрана и прокинул мычку от R1603 до контрольной точки зачистил от лака медицинской иглой --- заряд появился штатно заряжает температура 34 градуса .


Вложения

КЗ на коннекторе, снял SGM41511, С205, С307, кз не пропало

Последнее редактирование модератором:
несколько аппаратов уже с одними симптомами, здесь не нашёл подобного.. не включается, при подключении зарядного потребление 0,48 А(индикации нет), при подключении к пк определяется как mediatek usb port (постоянно переподключается) один из них изначально был с симптомом обрыв по tref-pmu, полежав 2 недели до ответа клиента, так же перестал подавать признаки жизни, какие есть варианты?

На старом модуле зарядил его ,( модуль бит) лежал выкл состояни 2-3месяца,купил новый модуль , подкл заряда нет выкл, вкл состоянии,куда рыть?
Ps: что-то фото не могу прикрепить сюда

Фото можно залить на какой-нибудь файлообменник и дать ссылку на него.

seregond сказал(а):
купите доступ для просмотра контента
Нажмите, чтобы раскрыть...
На разъёме АКБ висело короткое замыкание между + и -
Снял оба КП, не помогло, снял щиток радио части, там оказались следы влаги, клиент не сказал, кондер по схеме от 9A C3304 в коротком, снял, запаял все обратно, работает.

Приняли этот аппарат с неисправностью: не заряжается и отключается произвольно. Вместе с сигналом TREF_PMU в обрыве так же был сигнал BATON. Его дублирование решило проблему с самопроизвольным отключением.
купите доступ для просмотра контента


Вложения

Коллеги, всем привет.
Может кто сталкивался?
Принесли с неизвестной предысторией. Следы пайки и флюса. Окислов не видно. При подключении зарядки моргает пустой акб. При попытке включить - пытается и уходит в перезагрузку пока не высосет акб в ноль. Экран над микросхемой зарядки отсутствовал, были видны следы пайки, флюс. Заменил родную SGM41511 на bq25601, после этого при подключении зу показал 50% заряда, хотя на акб было 3,7-3,8В, постепенно процент заряда поднялся до 100%, но акб при этом не была полностью заряжена, продолжалось потребление больше ампера, дождался полного заряда. Потом полностью разрядил, вроде как проблема ушла. Но через неделю принесли опять, выключился и не включался пока не подержали на зярядке. В общем неправильно считывается заряд АКБ, в произвольный момент может отключиться.

Добрый день, после многолетнего отсутствия вхожу в режим работы, есть данный ТА Redmi 9C сменил модуль, не заряжается, ни в каком состоянии, подкинул плату от другого ТА, заряд идёт, следы влаги и удара не вижу, подскажите где копать, фото не могу просматривать, нет прав

Была такая же проблема включаешь зарядку не было потребления по заряду и индикатор не загорался перезагружаешь зарядка пошла 700 ма 400 но индикации нет решила всё отпайка экрана под разъёмом АКБ прогревом контроллера и его обвязки.

Принесли Redmi 9A с загадочными симптомами. Выключеный аппарат при подключении к зарядному начинал заряжаться, ток 1,5А. Как только заряжался до 2%, ток падал в ноль. На включенном аппарате постоянно горела молния, будто зарядка подключена, потребления не было. Компьютером не виделся. Прозвонил разъем, падения адекватные, но на включеном аппарате на разъеме висело 5В, будто OTG включен. В итоге смахнул два защитных диода возле разъема на нижней плате, все пришло в норму. Диоды заменил с донорской платы, полет нормальный, ток 2А, заряд идет.
