Вопрос Redmi Note 8 pro не заряжается

  • Автор темы Автор темы orion65
  • Дата начала Дата начала

orion65

.
22/6/05
63
17
0
45
₽
1
Доброго всем времени. Не могу победить данный девайс по зарядке. Проблема - не заряжается. Не утопленник, не ударник. В выключенном состоянии при подключении зарядки - ток заряда 500мА, показывает батарейку, горит светодиод, компьютером определяется, можно прошить. В режиме Fastboot - тоже самое, компом видится, ток заряда 500мА. Включенный аппарат: Если сразу после включения аппарата подключить зарядное - то телефон показывает что заряд идет, горит светодиод, но ток заряда 220мА, при подключении к компу - не определяется. Если отключить зарядку и подключить снова - то телефон на зарядное не реагирует, зарядку не показывает, светодиод не горит, компом не определяется, ток заряда по прежнему 220мА. Если подключить OTG флешку - видит, читает, записывает. Что было сделано: Подкинуты с донора 100% рабочие: нижняя подложка со шлейфом, акб. Заменены: MT6360p, SMB1351, OVP. Прозвонил и сравнил с донором шины USB_DP, USB_DM, USB_CC1, USB_CC2, SBU1, CONN_THERM, BATT_ID, BATT_THERM. Напряжение при подключенной зарядке с АКБ аппарат включен: USB_OVP_VBUS = 5.08V, CHGVMID = 5.09V, на конденсаторе С4707(CHG_BOOT)=8.78V. При подключенной зарядке без акб: на VBAT напряжение скачет от 3.19V до 3.93V, VSYS - стабильно 4.4V. Подскажите куда копнуть еще? Спасибо.

MT6359VKP не меняли, и его обвязку не смотрели, а на нём BATT_THERM, CHRDETB, CS_P, CS_N

Все, разобрался. Отсутствовала связь SMB_STAT между SMB1351 и CPU. перекатка проца проблему решила. Всем спасибо.

В моем случае помер MT6360P не подскажите чем заменить или где еще встречается? В моем городе нет в наличии 😭

Донора Note 8 pro я так понял у тебя нету , а об Oppo Reno 2,3 Infinix Note 10 pro X695, Motorola g60s и речи не идет поэтому заказывай , магазинов и продавцов наших и заморских хоть отбавляй.

В Honor V40, Xiaomi Redmi K40 Gaming, Xiaomi Redmi Note 10 Pro и Oppo Reno 7 Pro есть MT6360PP.
Ещё существует MT6360MP (Oppo A92s, Huawei Enjoy Z 5Gб Xiaomi Redmi 10X 5G).
И MT6360UP (Oppo A55, Oppo K7x, Xiaomi_Redmi Note 10, Xiaomi_Redmi Note 9, Samsung Galaxy A22 5G, Honor Play 5).
У всех чипов одинаковый корпус, с одинаковым количеством и расположением выводов.
Если провести аналогию с другими КП от Mediatek, то можно предположить, что они "заточены" под разные процессоры (питание ядра CPU и т.д.)

Посмотрел у себя в записях, да, под разные процессоры (список неполный, конечно, но всё же...) :
MT6360P для MT6785V (Helio G90)
MT6360MP для MT6873V, MT6875V (Dimensity 800, 820)
MT6360PP для MT6885Z, MT6889Z, MT6891Z, MT6893Z (Dimensity 1000+, 1100, 1200)
MT6360UP для MT6833V, MT6853V (Dimensity 700, 720)

Из чего следует, что доноры стоит искать среди моделей с таким же процессором, как и в Redmi Note 8 pro,
купите доступ для просмотра контента
.

Доброго коллеги. Принесли хорошо придавленный телефон, не заряжался: на зарядке 0А, иногда какое-то потребление скачками появлялось ; 0,2- 0,5А. Виновником оказался дроссель L4701 - CHG_VLX1 (оторванный контакт с одной стороны).

Подскажите, а какой ревизии стоит контроллер SMB1351? Телефон пришел после мастеров, видно что паялся, стоит SMB1351 005. Проблема такая же как и в первом посту....

Не надо сразу трогать SMB. MT6360 за основной заряд отвечает, даже без проца и памяти будет потребление 500мА.

orion65 сказал(а):
купите доступ для просмотра контента
Нажмите, чтобы раскрыть...
orion65 сказал(а):
купите доступ для просмотра контента
Нажмите, чтобы раскрыть...
Такие же симптомы и точно та же причина, при перекатке процессора не заметил что там был пятак.
Неопределение из-за этого по USB - отличный пример индусского кода.

+1 с такими симптомами, все цепи по USB проверены , связь SMB и проца не нарушена и всеравно не определялся по usb включенным и не заряжался более 100мА, решилось включением отладки в настройках разработчика.

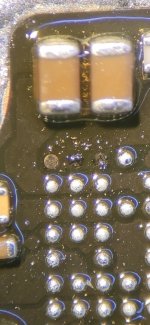

Возможно будет полезно. Так же проблемы по зарядке. Телефон не топлен, но вот таким образом под MT6360 деградировали контактные площадки на плате, по линии USB_OVP_VBUS.
купите доступ для просмотра контента

закинул на форум


Вложения

Последнее редактирование модератором:
не могу понять принесли телефон после чудо мастера колхозника проволочного, в общем восстановил шлейф и разъёмы на платах а также заменил гнездо. а телефон заряжается либо 5 вольт либо 12 вольт до 2 ампер примерно то есть когда пытается включить 9 вольт то зарядка зависает на 3.8 вольт и 000 ампер это на обычном кабеле (юсб-type c) а если подключить P/D (typeC-typeC) то заряжаеться на всех режимах 5в, 9в, 12в. ВОТ не понятно это такая особенность это го телефона или что то умерло? (перепробовал кучу зарядок).

Пришел ТА включается, но не заряжается, потребление 0 мА, 5 В на шлейфе присутствует, кз в обвязке чарджера проверил, заменил SMB1351 и ET9540, толку не дало, без АКБ на пятаке VBAT 0.5 В, и с подключенным акб по линии USB_VBUS просажено до 3,8 В, хз куда копать?
