Redmi note 9 нет подсветки

GoggiMen

.
.
26/11/17
35
4
30
Нижнекамск
после воды нет подсветки. Линия была в обрыве LCD_BL_LED_A восстановил восстановил, поставил кондер нужной емкости как на схеме. LCD_BL_LED_K1_LV и LCD_BL_LED_K2_LV по этим линиям заменил резисторы(на всякий случай), так как было воздействие воды. Заменили коннектор, падения по нему все в норме. Так же заменили диод возле драйвера подсветки на этой линии. Напряжение приходит 3.9в больше не поднимается, грешу на драйвер, хотя там все чисто без следов влаги. Поменял катушку, результата не дало. Подскажите пож от чего туда подойдет драйвер, гугл молчит по маркировки, пробовал от Redmi 7a результата нет. хотя шаг такой же и элементы в округе драйвера такие же. То что обведено , там менял.


Вложения

Последнее редактирование модератором:

GoggiMen

.
.
26/11/17
35
4
30
Нижнекамск
Нашел на Redmi 9, оказалось что диод был пробит по цепи, заменил и вуааля все заработало. Хотя падения были в норме. и вненшне никаких повреждений нет.

после воды нет подсветки. Линия была в обрыве LCD_BL_LED_A восстановил восстановил, поставил кондер нужной емкости как на схеме. LCD_BL_LED_K1_LV и LCD_BL_LED_K2_LV по этим линиям заменил резисторы(на всякий случай), так как было воздействие воды. Заменили коннектор, падения по нему все в норме. Так же заменили диод возле драйвера подсветки на этой линии. Напряжение приходит 3.9в больше не поднимается, грешу на драйвер, хотя там все чисто без следов влаги. Поменял катушку, результата не дало. Подскажите пож от чего туда подойдет драйвер, гугл молчит по маркировки, пробовал от Redmi 7a результата нет. хотя шаг такой же и элементы в округе драйвера такие же. То что обведено , там менял.

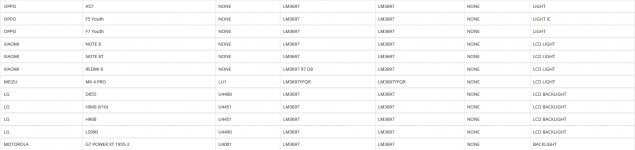

поставил драйвер подсветки от Redmi 7a. подсветка работает


GSM-KIEV

.
.
31/3/14
421
56
47
Киев
после воды нет подсветки. Линия была в обрыве LCD_BL_LED_A восстановил восстановил, поставил кондер нужной емкости как на схеме. LCD_BL_LED_K1_LV и LCD_BL_LED_K2_LV по этим линиям заменил резисторы(на всякий случай), так как было воздействие воды. Заменили коннектор, падения по нему все в норме. Так же заменили диод возле драйвера подсветки на этой линии. Напряжение приходит 3.9в больше не поднимается, грешу на драйвер, хотя там все чисто без следов влаги. Поменял катушку, результата не дало. Подскажите пож от чего туда подойдет драйвер, гугл молчит по маркировки, пробовал от Redmi 7a результата нет. хотя шаг такой же и элементы в округе драйвера такие же. То что обведено , там менял.
Катайте или меняйте он работает на 2 фронта и модуль и подсветка
