Информация Samsung A022 A032 A125 A127 M127 (ревизии дисплеев и совместимость)

  • Автор темы Автор темы renat_d
  • Дата начала Дата начала
renat_d

renat_d

.
3/3/05
1 092
440
0
₽
88
Всем доброго!
Возник вопрос.

Имеем телефон A125F с родным дисплеем (CDOT SM-A125F_REV0.1)

Имеем телефон A127F с родным дисплеем (DTC SM-A125F LM5C3465F0-A1)

Перекрёстное подкидывание (A125 vs A127) - оба дисплея подходят друг к другу - они хоть и разбитые, но картинку показывают.

Сначала по ошибке были куплены дисплеи от M127F. С ними появлялась только подсветка.
Потом были куплены оригинальные (афрЕканские) дисплеи GH82-24491A (SM-A125F_V04) - подкинул, проверил - работает только на аппарате A125F.
При подключении к A127F не происходит запуск аппарата.

Кто сталкивался? Что в итоге должно подойти для A127? На многих сайтах вообще пишут, что дисплеи A022/A125/A127/A325/M127 одинаковы... Нет, к сожалению, не одинаковы.

PS Samsung? что ты творишь)


Вложения

В профи так .

Дисплей Samsung A125F/A022G/M127F (A12/A02/M12)+тачскрин (черный) In-Cell​

то есть ктайцы чо то намутили и сделали универсалку .

А ориг вот так .

Дисплей Samsung A125F (A12)+тачскрин (черный) ориг 100%​


И Подориг
Дисплей Samsung A022G/M127F (A02/M12)+тачскрин (черный)

Нет указаний о совместимости с а125f.

Самое забавное что про a127f даже поиск123 ничего не знает .

Нашёл ревизию, которая стояла в A127F (спасибо девчонкам, перебрали все дисплеи на A125F имеющиеся в продаже и нашли,который мне нужен - DTC SM-A125F LM5C3465F0-A1. Известный зелёный магазин)
Правда дисплей уже не 100% оригинал, а переклейка (100% LCD). Ох уж эта терминология.
Будет через 3 дня. О результатах отпишусь.

на 127 поставил 125 дисплей тело загрузилось с картинкой тач не работал погасло и не загоралось с кнопки послне отключения акб снова загорался и тух

Xottab01 сказал(а):
купите доступ для просмотра контента
Нажмите, чтобы раскрыть...
Нужны маркировки шлейфа дисплея, чтоб можно было собрать статистику.

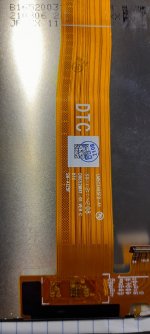

Мне вчера наконец-то привезли дисплей для A127F (Точнее дисплей обозначен как A125F 100% LCD). Маркировка совпадает - DTC SM-A125F LM5C3465F0-A1
Поставил - работает.

Последнее редактирование:
Принесли а127 с такой маркировкой... Завтра буду проверять какой дисплей заведется.
UPD/ Завелся от а125. фото прикрепил


Вложения

Последнее редактирование:
Лежит у меня m127f. Оригиналы и китайцы a125f не подходят. На ориге нижняя часть дисплея полосит, а на китайце сенс не работает. Ориг а02 и a022 тоже не подходят.

Привет! Поделюсь тоже своей инфой.Принесли телефон на замену экрана,на задней крышке sm-a127f ,снимаю дисплей и вижу маркировку на шлейфе оного sm-a032f. Это скорее всего a12s.

SM-M127F_REV0.1
H-20517
что они употребляют?

еще выглядит также (стоял на m12 M127)
SM-A022F
V01
T

Последнее редактирование:
Принесли в ремонт три A125F . В одном стоял дисплей CDOT SM-A125F_REV0.1 FPC6509-1 в других SM-M127F_REV0.1 . Заказал оригинальные дисплеи , пришли GH82-24490A в рамке маркировка CDOT SM-A125F_REV0.1 FPC6509-1 и GH81-24491A без рамки ( поставщик уверяет что оригинал ) маркировка DTC LM5C3465F0-A1 D0652MIXF-01 VER C. В общем CDOT поставил на первый работает хорошо, где стоит M127 , CDOT картинка есть но тач работает со смещением сантиметр вниз и DTC картинка есть сенсор вообще не алё. Прошивать кто-нибудь пробовал? Влияет ли тут вообще версия прошивки? Или можно увалить телефон?

Хотел прошить , перед этим скинуть данные пользователя на комп и подключил мышь через отг переходник, дисплей новый в это время подключен. Мышкой поводил и отключил ее , нажимаю на сенсор - заработал , подкинул второй дисплей тоже заработал как положено. Наверное какая то автокалибровка сработала, но это пока на одном телефоне.

Спасибо тебе, Ренат. Попал тож в ремонт, а 127. С модулем SM A032F Я сначала попробовал, подкинул оригинал, не запускался, который посоветовал ты. Работает отлично, брал в грине.


Вложения

Есть тело A127F, родной модуль SM-A127F ....-L06--DB00. Новый тоже SM-A127F, разница в ревизии, нет запуска.
Со старым запускается, частично видно изо, тач реагирует. А новый не хочет. Подскажите какой можно поставить?


Вложения

Последнее редактирование модератором:
Всем привет. После танцев с бубном удалось запустить новый дисплей. Со старым дисплеем прошил 4х файловой прошивкой( вроде предпоследней), после подкинул новый модуль и он работает как положено. После по воздуху прилетело еще одна обнова, полет нормальный. Протестировал все работает штатно, единственная проблема плохо ловит wi-fi.Но это по железу(телефон ударник).

Вот этот ставьте. В грине покупайте именно только вот этой ревизии. Другие не заводятся.


Вложения

Последнее редактирование модератором:
Здравствуйте принесли a127f с маркировкой на шлейфе а032f купил такой дисплей поставил включается стразу гаснет проставил a125f тоже самое включается и гаснет в чем может быть причина тело работает

Последнее редактирование:
На m127 заказал с мобы a022g c черным шлейфом - матрас получился, в итоге заработал a125f желтый шлейф. Хотя клиент начал моск выносить, не та чувствительность, пиксели он в играх видит, блаблабла

maxim'ka сказал(а):
купите доступ для просмотра контента
Нажмите, чтобы раскрыть...
"Здравствуйте принесли a127f с маркировкой на шлейфе а032f купил такой дисплей поставил включается стразу гаснет проставил a125f тоже самое включается и гаснет в чем может быть причина тело работает"

Такая же проблема! Ответ не понятен, в какой прокладке? Если можно объясните что надо сделать, чтобы заработал дисплей?

Последнее редактирование:
Инженер из официального сервиса , мой знакомый сказал что надо шить с подкинутым дисплеем новым с потерей данных последнюю прошивку и заведется любая ревизия ( говорю про сервиспак ориги)

Последнее редактирование модератором:
maxim'ka сказал(а):
купите доступ для просмотра контента
Нажмите, чтобы раскрыть...
Да уж.. Неделю назад цена была 2600, вчера 4900, сегодня 4600. Ощущаю себя брокером, играющем на рынке))
Сидим всем магазином выписываем ходовой товар и запчасти, мониторим всё, пытаемся успеть заказать хоть что-то..

По теме:

Принесли M127F, родной дисплей стоял
SM-M127F_REV0.1

поставил от A125F (донор) -
SM-A125F_V04_(GH82-24491A)

Принесли а125 дисплей стоял SM-M127F_Rev0.1
Поставил дисплей SM-A125F (D0652MIXF-01 VER C) (ориг с разбора) работает)
Подкинул китайский дисплей SM-A022F-R1.1 Работает

И есть в ремонте m127 c дисплеем SM-M127F_Rev0.1
И вот на нем не работает не один из этих дисплеев
Как быть какой дисплей заказывать?

Приветствую. Есть A127F с маркировкой на шлейфе A032F. Приобрел дисплей A125F-REV0.1. Тач работает полностью, но без подключенной нижней платы. Если подключить нижнюю плату во время работы телефона, тач будет работать до перезагрузки. Сталкивался кто с таким? Есть какое-либо решение? Пробовал подкидывать разные дисплеи, этот единственный с которым аппарат запускается.

В копилку головной боли: аппарат M127F надписи на шлейфе родного дисплея SM-M127F_REV0.1 H-21411
Подключил оригинальный модуль без рамки от A125F надписи на шлейфе SM-A125F V04 1540410364 E323073 V0 HONFLEX-D03 20372 с этим модулем все работает нормально.
Проверял с копией от А125 (SM-A125F_REV0.1 FPC6509-1 151601200 CDOT) - нет изо
Проверял с копией А022 (BV065WBM-L07-DB01_R2.2) - белые горизонтальные полосы показывает, на черном фоне тут возможно просто дисплей бракованный.

romabenz сказал(а):
купите доступ для просмотра контента
Нажмите, чтобы раскрыть...
Не бракованный, дисплей от А022/А022G именно так себя и ведёт на М127, горизонтальные полосы. Два М127 сейчас лежат, уже с десяток разных модулей подкидывал, ни один не завёлся. Тут ещё А022G был, подкинул дисплей A022G (так на упаковке, на шлейфе маркировка A125F), не ориг из Мобы, без подключения нижней платы тел не включается, только моргает один раз подсветка, с нижней включается, всё работает) Чудит самсунг.

Последнее редактирование модератором:
machito сказал(а):
купите доступ для просмотра контента
Нажмите, чтобы раскрыть...
Ну собраны не все, а только Nacho (A127) и, самое смешное, у продавца на картинке с этими дисплеями красуется огромное лого SUPER AMOLED, хотя там обычные PLS(TFT). Двояко однако.
Отзывы почитал, посмотрел фото покупателей, как-то не складывается картина в голове - цена ниже плинтуса (1000руб в раме), но на отзывах видно, что очень похож на оригинал (либо хорошую копию).

Последнее редактирование:
machito сказал(а):
купите доступ для просмотра контента
Нажмите, чтобы раскрыть...

Ох уж этот Samsung, упал ниже плинтуса. Столько гиммороя доставляют эти модели (A12/M12/A022/M022).

недавно опять приносили A127.

Стоял: (SM-A127F BV065WBM-L06-DB00_R0_0 )
Подошёл: (SM-A127F BV065WBM-L0A-8K02_R0_0 )

Брал как раз в зелёном магазине (Саратов).


купите доступ для просмотра контента

IKRAMJAN. сказал(а):
купите доступ для просмотра контента
Нажмите, чтобы раскрыть...
A12 их как бы 2 вида:

A125F (Samsung A12) mediatek Helio P35
A127F (Samsung A12 Nacho) Exynos 850

В Интернете пишут, что A127 вроде 60Гц и у A125 тоже, но в M127 90Гц, хотя донор A125 для M127... а там хз с какой частотой мерцает гирлянда подсветки, нет никакого желания разбираться с ШИМ у этого TFT(PLS) говна, другое дело (AM)OLED матрицы, где частота мерцания играет большую роль/
Нам главное, чтоб дисплей работал и с ревизиями разобраться, а то надоело играться разными дисплеями на подкиде в магазинах.

serenys1 сказал(а):
купите доступ для просмотра контента
Нажмите, чтобы раскрыть...
Добро пожаловать в клуб искателей совместимости на эти модели.

Данные дисплеи обнаружены в A127F ( Samsung A12 Nacho ) при разборках, либо, которые подошли:

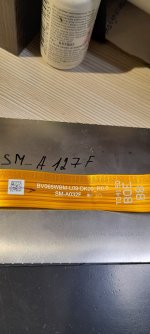

A127F (SM-A032F BV065WBM-L09-DK00_R0_0)
A127F (SM-A125F D0652MIXF-01 VER C LM5C3465F0-A1 DTC])
A127F (SM-A127F BS065WBM-L02-6K00_R0.0) (чёрный шлейф)
A127F (SM-A127F BV065WBM-L0A-8K02_R0_0) (чёрный шлейф)
A127F (SM-A127F BV065WBM-L06-DB00_R0_0)



купите доступ для просмотра контента

Vladimir19877 сказал(а):
купите доступ для просмотра контента
Нажмите, чтобы раскрыть...
Сам ищу. Вскрывал несколько A022G. Обнаружил 2 вида дисплеев:

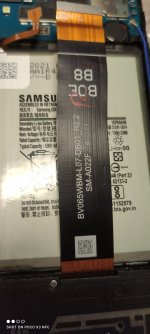

BV065WBM-L07-DB01_R2.2 SM-A022F

SM-A022F V01

У обоих аппаратов маркировка материнской платы одинаковая:

SM-A022F_G_M,M022F_G_M_REV0.2


Был куплен дисплейный модуль в зелёном магазине, оригинал без рамки (а-ля 100%):

продавался как M127F(M12) / A022F Galaxy A02
на коробке маркировка GH82-25250A
маркировка на шлейфе S6531I3F1_NV_R1.1 SM_A022F_R1.1

Если его подкинуть на A022G (в котором изначально стоит дисплей с жёлтым шлейфом SM-A022F V01), то с ним подсветка есть, а изображение как при поплывшем модуле - всё смазано. Подкинуть на A022G с чёрным шлейфом не успел. Ради интереса подкидывал его на A127F - аппарат вообще не запустился. Других Samsung под рукой сейчас нет, чтоб проверить, поэтому дисплей так и валяется, ждёт своего звёздного часа.


Последнее редактирование:
renat_d сказал(а):
купите доступ для просмотра контента
Нажмите, чтобы раскрыть...
Если подключить дисплей с первого аппарата ко второму аппарату, то работает ?
Тот же вопрос и по дисплею со второго аппарата - если его подключить к первому аппарату, то работает ?

Это к тому, что
- возможно на платах одинаковой версии могут быть отличия, например, в виде замыкания двух стандартно имеющихся точек капелькой припоя. На одной контакты могут быть замкнуты, а на другой нет.
- есть упоминания, что иногда дисплей не работал до тех пор, пока аппарат не прошили. На самОм дисплее обычно установлена микросхема памяти (довольно ёмкая, 8 ног, с интерфейсом SPI), содержимое которой, возможно, может меняться после прошивки.

Не успев написать сообщение выше, мне с приёмки привезли очередную партию телефонов и один из них, как нельзя кстати, был SM-A022G с целым дисплеем и с чёрным шлейфом с маркировкой BV065WBM-L07-DB01_R2.2 SM-A022F


Итог неутешителен! При абсолютно одинаковых ревизиях материнских плат SM-A022F_G_M,M022F_G_M_REV0.2 (20.11.27) имеем следующее:

1. A022G с чёрным шлейфом на борту BV065WBM-L07-DB01_R2.2 SM-A022F - если на этот аппарат подкинуть купленный в зелёном магазине дисплей S6531I3F1_NV_R1.1 SM_A022F_R1.1 (продаётся как M127F(M12) / A022F Galaxy A02 , пост #47), то всё отлично работает (тач+изо).
Едем дальше - если на этот же аппарат подкинуть с другого A022G c жёлтым шлейфом (маркировка SM-A022F V01), то подсветка и запуск есть (изображение не могу проверить, так как он вхлам разбит).

2. A022G с жёлтым шлейфом на борту SM-A022F V01 - его изначально принесли на замену дисплея - если на него подкинуть купленный в зелёном магазине дисплей S6531I3F1_NV_R1.1 SM_A022F_R1.1 (продаётся как M127F(M12) / A022F Galaxy A02 , пост #47), то запуск есть, но картинка в горизонтальных полосах, то есть не подходит. Интереснее другое - если на этот аппарат с жёлтым шлейфом на борту подкинуть модуль от другого A022G с чёрным шлейфом на борту, то запуска вообще нет, ни вибро, ни подсветки, ни-че-го (естественно все подключения проводились с нижней SUB платой, которые на 100% идентичные у обоих аппаратов).

IMG_20220628_232912_.jpg IMG_20220628_233016_.jpg

У меня начинает дёргаться глаз. Что Samsung вообще творит со своей бюджетной линией? Где то качество, которое они зАдали, начиная с серии A3/A5 2015г ?

Последнее редактирование:
