Samsung J330 не заряжается пишет батарея холодная (после воды)

[zul]

Народ
может кто сталкивался с этим телом?
схем нет ,сервисмануалов нет
да же терморезистор не могу найти
батарею подкидывал,проблема не пропала



[NoXX]

Поставил от J320 терморезистор и сопротивление на 100ком тестирую зарядка доходила до 86% и отключалась!!!



[dervish]

В этом аппарате два терморезистора
TH1000 (1404-001734) - 10 kOhm
TH3000 (1404-001664) - 100 kOhm



[Big_Ant]

Если у кого проблемы с зарядом (холодная, горячая) - смотреть не только терморезистор ТН3000, но и конденсатор впаянный параллельно и еще один резистор стоящий в цепи последовательно (обозначения не знаю, но он третий в ряду с терморезистором). У меня дело было именно в нем (сгнил) - методом подбора подошел 100кОм



[saiken2006]

Здравствуйте! Принесли ТА с проблемой долго заряжается! Батарею другую подкидывал, заряд берет на себя в выключенном состоянии 0.25а! Взял рабочую плату, прозвонил, померил напряжение везде все одинаково! Что может быть, КП?

купите доступ для просмотра контента

Разобрался, ТА ведет себя так только в собранном состоянии!



[Emin-Gold]

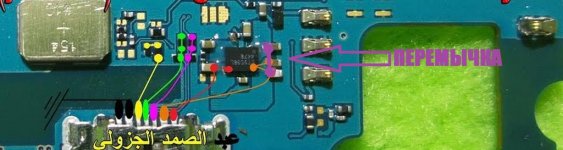

Может кому будет интересно и сэкономит время. Зашел на ремонт j330 с проблемой, перестал заряжаться после автомобильной зарядки. Сам аппарат работал, пока АКБ был заряжен. Причиной оказался контроллер заряда батареи на схеме U4005, маркировка SM5504. Я взял его у донора G318



[ScreenShot_21]

Спасибо за наводку! Тоже дело было именно в нем!



[renat_d]

купите доступ для просмотра контента

Вы перепутали немного.

На J330F:

ET9530L (U4005) IC VOL DETECTOR
SM5504 (U4007) контроллер заряда (донор_I9192_A310F_G318H_G360H_G361H_J100H_J320F_T560_T561)



[Дмитрий Л]

Всем добрый день ! Пришел в ремонт аппарат J330F/DS . При включении (не на зарядке!) выдавал сообщение о сильном нагреве платы и , что через 10 будет автоматически выключен . В микроскоп разглядел следы попадания влаги на элементы в районе ТН3000 . После очистки этих элементов неисправность ушла -аппарат перестал выключаться и зарядка аккумулятора прошла в нормальном режиме до 100% без происшествий !



[dima2011]

аналогичная проблема
пришли 2 тела j330f - один с перегревом и второй без реакции на зарядку
в первом действительно грелся u4005 (IC-VOL. DETECTOR Samsung (1203-008711) ET9530L / FPF2487UCX) Совместимость: Samsung G570F / J730FM / A310F / G920F / J330F /
замена привела все в норму в обоих телах
может кому время сєкономит
спасибо за внимание



[IGOR STB]

TH3000..TH1000 стоит в J5 Prime SM-G570F, в J120F стоит маленький партномер другой, работать будет.



[EVGEN0304]

купите доступ для просмотра контента

на 50кОм тоже подходит



[Dock37]

Всем доброго времени суток, нужна помощь. При замене системного разъёма, нагрелась bga U4005, она под компаундом, это ладно, я её поднял, хотел перекатать, так угораздило её потерять, заменить нечем, может можно перемычками обойтись?



[Stormarmagon]

купите доступ для просмотра контента

100к родной исходя из этого - 2007-009157 R3030,R4019,R4020 R-CHIP



[19721972]

купите доступ для просмотра контента

У меня сгнила площадка под этим резистором. Подскажите , один конец резистора идет на терморезистор ТН3000, а второй куда?

Не дождался ответа на свой вопрос. Телефон после воды подгнили нижние элементы в районе терморезистора. Вышел из положения так. Снес нафиг терморезюк и рядом кондер вместе с резистором. Телефон начал заряжаться без проблем и сообщений о перегреве.
Может кому пригодится.

кнопка "спасибо" чуть ниже слева.



[programen]

Приветствую. А et9530 на et3153 можно же поменять? Не нашёл на разборке 9530...



[dervish]

купите доступ для просмотра контента

Здравствуйте.
У них даже количество выводов разное.



[shestak_al]

Samsung J330f низкая температура батареи

При попытке зарядится, аппарат выдает сообщение - низкая температура батареи. Схемы нет, по мануалу перекатал все, даже питалку. Кто то до меня колдовал с TH3000. Нашел рабочую плату косяк именно в этом месте. Шины которые приходят на TH3000 между собой пищат, сопротивление 10 Ом всего. Относительно земли по 110 Ом. Куда идут эти шины, хотел напругу пустить но боюсь что это проц и он сдохнет. Подскажите как можно решить проблему? Либо может если есть у кого подробная схема, помогите не могу разобраться.



[dervish]

В помощь :



[non-existent]

купите доступ для просмотра контента

В J250 тоже такой стоит и сориентирован по положению ключа аналогично.



[Связь GSM]

Принесли Samsung Galaxy J3 (2017) SM-J330F
Не включается
Не заряжается
Не определяется..... в общем труп

Снял et9530 и et3153, сделал солюшки -но нет
снимал кп в обвязке была кз
Виновник найден С4044(3 фото)

Может кому пригодится



[perimetrovchik]

Samsung Galaxy J3 (2017) SM-J330F
Не берет заряд, при подключении к зарядке - берет с 0.4а и потихоньку в 0 уходит. Во включенном состоянии ругается на не оригинальную зарядку. в выключенном состоянии рисует восклицательный знак.
На с4101, с4102 около 4,7В
На с4098 4,4 В
Поменял с донора U4007, ситуация не изменилась.
Хочу поменять U4005, но снять не с чего.
Кто подскажет
ET9530L идентична SM5701 ? - Вопрос отпал. Они разные по пинам даже.



[Proskurow]

Постоянно скачет процент заряда акб, в выключенном состоянии сначала 56, через несколько секунд 20 потом 76 и тп, акб менял, кто нибудь сталкивался?



[volt_dn]

Samsung J330f
Помогла перекатка U4005. Было КЗ по линии с конденсатором С4004



[SiDm]

Samsung J330F при зарядке показывал перегрев, попала вода на TH3000 / C3055(1NF 16v) / R3030(100K), чистка не помогла, только замена.
