Samsung SM-T500 нет подсветки Вопрос

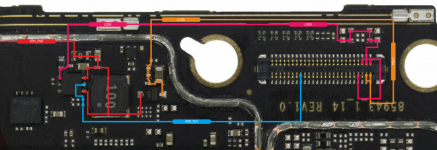

На ремонт зашел планшет Samsung SM-T500 или Galaxy Tab A 10. Проблема в отсутствии подсветки. Судя по мануалу за подсветку отвечает микросхема с обозначением U4001 и дроссель L4034. Нашел КЗ возле на резисторе R4063 возможно это подтяжка массы. Большая просьба опознать микросхему U4001, маркировка самой микросхемы (5HRH AAB9)

купить чтобы получить доступ к скрытому контенту.

18/9/04
6 107
1 939
Milky Way, Sun, Earth
Сам менять не пробовал, но если вариантов нет, то попробовать стОит, по параметрам они близки.
Так как они более старые, то можно ожидать некоторого изменения или ухудшения параметров узла подсветки (не факт).

AW9962E ( AL65 ) без переделок, разве что, возможно понадобится подобрать токоизмерительный резистор в цепи светодиодов (тоже не факт). А вот для нормальной работы AW9962 ( с маркировкой AL62 ), к выводу 2 обязательно нужно подключать дополнительный конденсатор.

На ремонт зашел планшет Samsung SM-T500 или Galaxy Tab A 10. Проблема в отсутствии подсветки. Судя по мануалу за подсветку отвечает микросхема с обозначением U4001 и дроссель L4034. Нашел КЗ возле на резисторе R4063 возможно это подтяжка массы. Большая просьба опознать микросхему U4001, маркировка самой микросхемы (5HRH AAB9)

купить чтобы получить доступ к скрытому контенту.
как решил проблему?

Склоняюсь к замене дисплея, есть случаи когда подсветки нет из-за сгоревших светодиодов в самом дисплее. Подобно ситуации с телевизорами.
кстати
новый дисплей подкидывали, изо все равно нет

Нашел кто нибудь причину ?
как вариант, у меня оказался лопнутый шлейфик, который по подсветке на самой матрице, под медным скотчем, 5 линий, на изгибе, где уже стекло матрицы начинается.

24/12/12
1
2
38
Томск
Планшет поступил без изображения. Фонариком в темной комнате было видно, что изображение есть - нету подсветки. Снял дисплей - отклеил защитный скотч на платке подключения шлейфа (аккуратно с феном чтобы не порвать ЛДВС шлейфы) можно отклеивать только с меньшей стороны. Там идет шлейф на подсветку - лопнула 1 дорожка. Восстановил - полет отличный.
