Samsung SM-T585 Нет изображения

  • Автор темы Автор темы Xueshen
  • Дата начала Дата начала
X

Xueshen

.
10/3/15
18
1
0
44
Кредиты
0
Samsung SM-T585 Нет изображения. При нажатии на кнопку включения происходит короткая вибрация, через несколько секунд протяжная вибрация, планшет вроде как включился, но нет изображения. Очень очень сильно греются 2 элемента отмеченных на картинке.(Элементы на столько сильно греются что вся плата через несколько секунд нагревается.(причем нагреваться они начинают как только конектор батарею подключаешь, еще даже на кнопку включения не нажимаешь).

купите доступ для просмотра контента

купите доступ для просмотра контента

Последнее редактирование:
Подскажите есть ли на него схема. Ситуация похожая : даёт вибро но нет изо, нашёл в коротком катушку в обвязке КП.

Парни требуется Ваша помощь.

Т585 нет подсветки, принесли донора подкинуть з.ч, путём замены определили контроллер HYHGA он же на доноре HYHIA стоит около катушки 16 пиновый пузом на минусе.

кто сталкивался? где аналог сняли?

Спасибо за ранее.

Последнее редактирование:
Сложно тему прочитать?
В четвёртом сообщении этой темы написаны позиционное обозначение, партномер и название драйвера подсветки.

Все обсуждаемые ранее в теме вкладки и ссылки удалены и не активны.
По сообщениям и так видно лишний раз стараюсь не беспокоить форумчан.

За подсказку спасибо:icq20:

Последнее редактирование:
Напишу тут, дабы не плодить темы. Т585 нет изображения и подсветки. Обычно на них просто шлейф дисплея отходил, но не в этом случае. Хотя изначально если придавить пальцем коннектор дисплея, то изо появлялось. На коннекторе шаталась одна нога, при пропае пятак вообще остался на жале. Нога вторая справа, куда может вести, хочу кинуть перемычку, или это пустышка?


Поделюсь опытом.

Первый раз принесли с разъемом, поменял, проработал 3 месяца, вернулся с такой же проблемой. По мануалу выяснил, что нет напряжений на C6026 и R6010, поменял микруху U6000 - всё заработало.
9e9.jpg 2.jpg

Последнее редактирование:
тоже поменял не помогло,заказывал у официалов по ПН.

Последнее редактирование:
Здравствуйте все. Планшет T585 принесли на замену кардридера. Перепаял ридер, собрал , запустил - нет изо и подсветки. По мануалу
напряжений нужных нет на
C6026,6025 = 5 . 4 V
R6010 = 1.8v
C6016 = 3.0v
R6024 = 1.8v
1203-008518 U6000 IC-SWITCH REG, 1203-008644 U6002 IC-BACKLIGHT DRIVER поменял , заказывал через официалов - результата нет, напряжения не поднялись. КЗ нет нигде, ничего не греется.
Подох видик в процессоре?

Lucifer сказал(а):
купите доступ для просмотра контента
Нажмите, чтобы раскрыть...
Следуем по мануалу, что. Либо село хреново, либо обрыв, либо микросхема сдохла. Сейчас вручили такой же, мол микросхему где-то заказывали, пересадили - не заработало, и сдох тип проц сказали клиенту. Такие нынче мастера.
Махнул u6000 с донора - изо и подсветка появились. На сколько понял свитчик на питание матрицы - не инициализируется матрица ->не появляется подсветка.

U6000 - это драйвер подсветки KTD2511CECE-TR, значимые знаки в маркировке GC

Последнее редактирование:
Исходя из темы скинутой как пример чуть ранее.
U6000 = 6085 - ISL98608 High Efficiency Power Supply for Small Size Displays
5.4 и -5.4 идут напрямую на матрицу. С чего это драйвер подсветки не ясно. Драйвер на т585 смд микросхема 6002 вроде (схем под рукой нет)

SundayWarrior, Вы правы, моя ошибка, спасибо, что заметили её. Посмотрел не в том документе, KTD2511 в позиции U6000 стоит в SM-T285.

Выложил схему SM-T585 на форум - https://gsmforum.ru/threads/337617

Xueshen сказал(а):
купите доступ для просмотра контента
Нажмите, чтобы раскрыть...
у меня не включался . клиент утверждал что после падения не включился . сильно грелся диод D6000. после снятия кз пропало. аппарат включился без изображения . на конденсаторе С6015 кз оставалось . прозвонил цепь наткнулся на С6012 оказался в кз. замена диода шотки D6000 и C6012 решило проблему .

  • Нравится
Реакции: LAIM

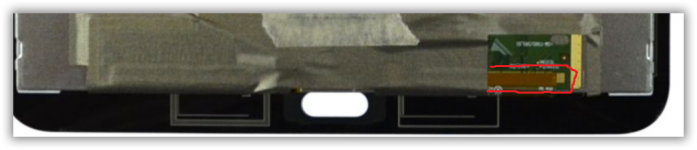

планшет SM-T580, посл воды. просушен восстановлен. но остался один нюанс пол экрана покрывает мелкие полосы. иногда они исчезают, но чаще присутствуют именно на белом фоне, на любом другом цвете их не видно. так же в одной вкладке они могут быть а на другой их не видно . если открыть настройки то там этот эффект всегда отсутствует хоть фон весь белый на фото видно ↓
шлейф заменил, плату другую подкидывал результата не дало , экран менять возможности у клиента нет.
подскажите кто сталкивался, чем это лечится?


Вложения

Последнее редактирование:
Похоже на кирдык экрану. Шлейфику тонкому который от платки к стеклу клеится
