Samsung XE500T1C не заряжается. Ищу схему

[Bivlik]

Добрый день.

Если есть у кого, поделитесь схемой на данный девайс. Принесли, сказали что не заряжается. Грешу на контроллер питания.

И ещё. Когда подключен БП и отключен аккумулятор на на плюсовой клемме напряжение 1 Вольт.



[vitalyj_twiks]

Кстати, на контактах без батареи должно быть 2,5В



[shmool]

Прошу прощения, что поднимаю старую тему. Делаю для того, чтобы упоминание появилось в гугле.

Нормальный мануал на него найти очень сложно/невозможно, т.к. тот, что лежит на одном из платных сайтов - полная фигня без схем и вообще без чего-нибудь полезного.

Планшете Samsung XE500T1C, который я ремонтировал, был уже копан, на нем была дохлая разобранная батарея, ушедшая в защиту, родного зарядника не было, было какое-то какашко от арлайт, причем арлайтовский штекер болтался в гнезде планшета как морковка в стакане (это и убило ключ в планшете). Купленная на одном из сайтов РФ батарея была разряжена в ноль и пришлось немного поплясать с бубном, чтобы зарядить ее от ЛБП. После установки заряженной батареи выяснилось, что планшет работает, но заряд аккумулятора не идет.

Под экраном стоит микросхема-чаргер bq24735. Даташит на нее доступен, сама микросхема если что легко покупается. После этого гуглим про эту микросхему и выясняем типичные болячки в схемах с ней, при гуглении также можно узнать, какие напряжения должны быть на пинах исправного чаргера. Схема в планшете похожа на типичную из даташита. В моем случае был пробит Затвор-Исток транзистора AON7410. Почему там применен транзистор с таким большим током я не понял, заменил на что-то похожее по корпусу из донорского нетбука. Сам чаргер оказался исправным.

Без батареии на разъеме ее при исправной схеме должно быть 2,5 В.



[renat_d]

Подниму тему.
Неисправный (пробитый сток-затвор (G-S)) AON7410 заменил на первый попавшийся в корпусе DFN3x3 - AON7702. У этого транзистора мощность рассеивания меньше, а так все остальные характеристики аналогичны.

AON7702 cнял с какого-то ноутбука, маркировка материнки DAOR23MB6D1 REV-D. На этой же материнке вдоволь напичканы аналогичные транзисторы в корпусе DFN3x3, но с другой маркировкой - FDMC8884 и, естественно, с заниженными характеристиками, чем у AON7410. Но в экстренных случаях сойдёт.

купите доступ для просмотра контента

.



[megaton]

купите доступ для просмотра контента

Привет!
Наткнулся по теме)) Принесли данный девайс с разбитым гнездом зарядки. Поменял разъем, поменял штекер. И, всё равно секунд 12 идет заряд потом скидывает. Значит не в разъемах. на ЛБП поднимается заряд до 0.60мАмпер и скидывает потом опять все с начало. Без батареии на разъеме 2,5В присудствует. Поменял две нижние платы. Результат тот же. Куда копать?



[Sinkler228]

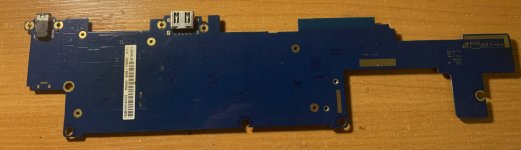

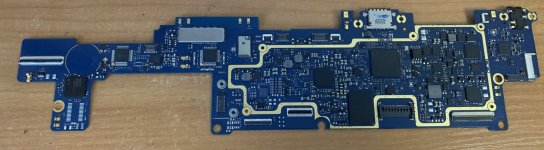

Всем привет! Имею на руках данный планшет с дефектом не включается и не заряжается. Платформа матери BA92-11585b.Схемы на плату нет. Смотрю по даташиту схему зарядки зарядки Bq24735.Расписал какие на нем присутствуют напряжения. Входные ключи aon7200 и aon7410 ,напряжения на затворах 17в.На клеммах акб 2.24в вместо 2.5в. 3в на кн вкл есть. При подключении ЛБП потребления нет, но при надавливании на участок, где расположена микросхема шим дежурки около двух дросселей 3.3в происходит потребление 150мА и греется та самая микросхема шим с маркировкой ptsi ti 2b axji .Кто знает,какое напряжение дожно быть на затворах входных ключей? Не 25 ли вольт? Куда дальше смотреть не знаю.
