Всем привет. Принесли два аппарата Xiaomi Redmi 6 MTK заблокированные на гугл аккаунт. Снял микрухи, ставлю в колодку и z3x их в упор не хочет видеть
купите доступ для просмотра контента
Нажмите, чтобы раскрыть...
Думал сначала в колодке дело, проверил на другой микрухе (самсунг), все работает, определяется.
Микросхемы micron 8pa97jz050 на обоих аппаратах и обе не видятся. Ставлю обратно на плату, телефоны работают.
У кого-то были такие микросхемы?

достаточно поставить последний классик (3.6.2.0)

UFI box тоже не видит, на 1 MHz в том числе, может распиновка другая

кому нибудь удалось подключить данную EMMC? Поделитесь решением...

Последнее редактирование:
Итак. Просняю ситуацию.
Микросхема Micron
Автору следует иногда читать другие топики и пользоваться гуглом.
Не существует микросхемы 8pa97jz050
Существует микросхема Micron с маркировкой "JZ050"
JZ050 - MT29TZZZ7D7DKLAH-107 BGA221, EMCP 32GB ROM + 3GB RAM

на данный момент на неизвестно ситуаций, что EasyJTAG box имеет проблемы с подлючением такой микросхемы

Нашел у себя в разборке JZ050, все работает


Вложения

У меня тоже проблема с подключением emmc от Redmi 6 cereus, не в какую не хочет детектится хотя на ТА подаёт признаки жизни, на черном видел как ув. Layder рекомендовал запаралелить 100k резистор, однако я честно скажу что вскрывать и ковярять свой бокс у меня желания 0. Можно но ли повесить данный резистор в 100k на вывод 1.8v и потом подключить его к флешки ?

Партной сказал(а):
купите доступ для просмотра контента
Нажмите, чтобы раскрыть...

а в чем проблема открыть бокс и припаять резистор?

Партной сказал(а):
купите доступ для просмотра контента
Нажмите, чтобы раскрыть...
нет, конечно.

вопрос похож на тот, что если у меня зарядное выдает 4,8в вместо 5,2, поможет ли мне на выходе 4,8 поставить резистор?

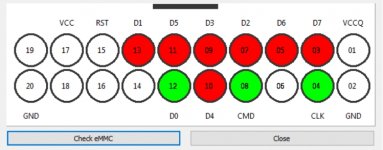

Припаял параллельно 100k получилось 9,1к. И все равно не хочет. Кому нибудь удалось? Почему разные версии по разному находят пины? С класиком тоже самое.
Код:
купите доступ для просмотра контента


Вложения

Последнее редактирование:
Вообще эти микросхемы после 1,8 ИО и повышения 1,8 до 1,85 (изменение сопротивления резистора) у всех читались

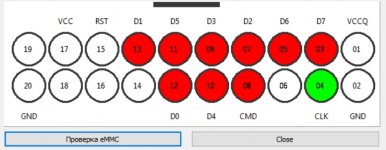

Красные пины говорят о плохом контакте в сокете
первый вопрос, какой сокет Вы используете?
второй - замеряйте напряжения на пинах питания микросхемы, когда она в сокете (VCC, VCCQ)


Вложения

сокет родной
EasyJTAG Tool
vccq-1,878v
vcc-1,887v

EasyJTAG Plus
vccq-1,756v
vcc-2,885v

Последнее редактирование:
Mag25su сказал(а):
купите доступ для просмотра контента
Нажмите, чтобы раскрыть...
очень странно, vcc у классика должно быть 2,8
и странно что у плюса vio 1,8 - должно быть 2.8 (какая версия плюса? 1,8 там добавлии только в 1.6.4 тестовой, если я не путаю)
подозрение что у вас не хватает питания боксу.
попробуйте подключить сзади зарядку на 1А (micro-USB)

Хай vcc-1,887v слишком мало, а vcc-2,885v слишком много. Мы не могли на момент разработке все рассчитать и пару хиниксовых чипов не работают.
Зацепите на блок и выставьте ему 1.9 вольт. Не зацепится - может он дохлый ? В первом боксе вообще питание внешнее всегда было. Так что причина тут простая.

West3D С такими советами могу послать вас на форум GSMServer или куда надо)

в момент конекта питание подымается vccq-1,87, потом падает 1.7
Пробовал уже и подпаивать и что только не пробовал. Скорее всего флешка дохлая.

такая же проблема на z3x easy jtag как у топикстартера на флешке Micron "JZ050"

Selected pinout: GEN2 High Speed Pinout
Change EasyJTAG Pinout OK
Z3X EasyJtag Software ver. 3.7.0.20
Loading eMMC GEN2 Firmware... IO: 2800 mV
Initial pull results:
clock: 1557mV pin connected ok
command: 144mV pin unconnected
data0: 146mV pin unconnected
data1: 144mV pin unconnected
data2: 142mV pin unconnected
data3: 144mV pin unconnected
data4: 146mV pin unconnected
data5: 146mV pin unconnected
data6: 145mV pin unconnected
data7: 146mV pin unconnected
Box S/N: xxxxxxxxxxxxxx, ,FW Ver.: 02.53
Box IO Level:2800 mV
CLK Rate:1000 kHz
Bus Width:1bit,SDR
HiPower mode is off!
Can't init device, Reason: OCR Ready Timeout Error [Check VCC or eMMC DEAD]
Сделано.

Как эту горе EMMC Z050 законектить наверное знает только сам производитель))

Точно, со старой проблем нет, видит сразу(если рабочая)

Подскажите пожалуйста, непонятно))) что нужно сделать чтобы колодка z3x plus увидела emcp jz025


Вложения

У меня на этой микре не видит пин cmd,на двух одинаковый пин. Кто-нибудь победил?
