Решено xiaomi redmi note 7 нет подсветки

[Nk_service]

Один в один как у автора, только еще диод в обе стороны звонился. В качестве донора использовал Iphone 4s



[valmo15031978]

заменил дросель и кондер с редми ноут 4х и заработало а так после горе мастеров и воды изображение было тусклое но регулировалось.



[lara_game]

подскажите, или, еще лучше, покажите пожалуйста, что именно снимали с RN4X?



[z1po]

дросель lenovo p70 подошел.



[NVRSK_chpst]

Вдруг кому пригодится. Не было изображения, подсветка есть, дело было в коннекторе LCD, замена коннектора решила проблему.



[groteks1]

Ставил дроссель от iphone 4 на 5,6 номиналом, яркость первые секунды норм, потом оч тусклая. Поставил катушку от Redmi 5A. Конденсатор от Redmi Note 3. Подсветка яркая.



[jut7676]

Подтверждаю, катушка и кондер идеально подошли от 5S, нулевик от "какой то сони"
Подсветка яркая, как по заводу, регулируется быстро, без рывков. Не нашел не одного китайского г..вна в разборке, не стал рыться в помойке и искать всякие модели- 5s есть в любом сервисе в разборе. ставьте и не морочите голову



[lexx1105]

купите доступ для просмотра контента

Аппарат после воды. Указанные элементы заменены с донора. Тусклая подсветка, регулируется криво, подтормаживания. Замена основного КП помогла, линия NTC была на земле



[Doctor_ru]

Всем доброго дня. Отгорела одна ножка на разъема экрана и на разъёме шлейфа. Может у кого есть?



[trym1983]

Доброго времени суток. Не знаю, поможет кому то или нет. Сгнил кондёр около первой ножки.то появлялась то пропадала подсветка



[SSDIXSS]

купите доступ для просмотра контента

Красавчик, помогло



[gyryuser]

Пришел аппарат с подсветкой. Замена конденсатора и дросселя помогла. Взял с iphone 5s
Конденсатор С55_RF
Дроссель L3



[cuvorovez58]

Здравствуйте. Кто то решил вопрос с не регулирующей подсветкой?
Есть два телефона с проблемой нет изо. На обоих было заниженное напряжение на -5в. Заменил 004-01 изо появилось, но яркость на обоих регулируется до половины ( максимально где-то около 50%, на ноге около 17.5в). При включении нормальная, а во включенном тусклая. Что заметил: при включении камеры или галереи на доли секунды яркость подымается на максимум. Телефоны заметно тормозят.
Дроссель, кондёр, диод и КП 100% рабочие и проверены на заведомо рабочей плате. Датчик калибруются.
Был раньше телефон с такой же проблемой, но он внезапно сам заработал.
Заранее спасибо за помощь.



[Radiotrance]

Датчик конкретно освещения работает?
Линии подсветки в дисплее все целые, или одна-единственная светит?
По минусовым линиям подсветки повышенного сопротивления нет?
"Дроссель, кондёр, диод" могут превратиться из рабочих в нерабочие довольно быстро.



[cuvorovez58]

купите доступ для просмотра контента

Датчик работает. Значение в пределах 0.00- ~25000 lux( в зависимости от освещения), а вот значение backlight максимальное 409. Дисплеи подкидывал заведомо рабочие и оригиналы и копии, ситуация аналогичная. LED_SINK1 и LED_SINK2 без обрывов. Падение 342, что идентично рабочей плате.
Есть три комплекта( КП, дроссель, кондёр,диод) все три работают на рабочей плате, менял как шашки, всё по очереди и всё вместе- ситуация всё та же.
Если что , прошивка проводилась а первую очередь.



[Radiotrance]

А больше вариантов и не существует, кроме замены самого генератора подсветки.



[cuvorovez58]

купите доступ для просмотра контента

Понял. Спасибо. Единственное что осталось- кондёры на катодах. Может же быть так что под нагрузкой подкорачивают?



[cuvorovez58]

Проблема решена. R1245 был на земле, заменил 660 002 подсветка и производительность восстановились.



[neos_81]

Все компоненты взял с телефона Redmi 4a ( катушку. конденсатор. диод) нулевой резистор взял с материнской платы от компьютера.



[daniss]

купите доступ для просмотра контента

Тоже пропадала подсветка через 5 сек. после включения, но картинка просматривалась. Аппарат после воды. Менял катушку, диод, кондер, нулевик, контроллер, в общем всё что возможно, а дело оказалось в ДИСПЛЕЕ, хотя когда снял дисплей-не было ничего криминального..



[nikkivol87]

Похожая беда.Подсветка загорается на 5 секунд и тухнет но изо нету.По минусу и плюсу заниженное напрежение 1B.Pm 660 менял таже картина.Может кто поделится падениями напрежений на конекторе lcd.
Модуля нет возможности подкинуть другого проверить



[Fikus]

купите доступ для просмотра контента

получилось победить?



[nikkivol87]

купите доступ для просмотра контента

Да. ТА уже отдал.Проблемма была в pm660 и кондер пробило c935 если не ошибаюсь.



[flashmax]

Вчера делал такой телефон.
Коротнул С929, заменил, подсветка появилась, но U801 и L906 дико грелись.
После замены L906 - все стало нормально.
Вывод - С929 когда коротнул, повысил ток через L906 и она ушла в межвитковое.



[IVAN82]

В машине, на солнце, пропала подсветка.
Так же, сгорела катушка и пробит конденсатор, нулевик потемнел, но живой.
Ставил с iPhone 4s



[bitport]

Аналогично, дроссель и кондёр взял неизвестно с какой платы из коробки



[satoshi]

В моём случае подсветка пропадала после 5 сек. либо после выхода из спящего режима. Вышеуказанные элементы целы, виной был PM660L.



[WOLFy]

купите доступ для просмотра контента

Идеально подошло, не было изображения. Спасибо!



[Radiotrance]

На той неделе было три штуки, у всех коротил конденсатор, после чего запекалась катушка. Диод и PM оставались целыми.



[stroy2008not]

купите доступ для просмотра контента

Принесли с таким же прогаром точь в точь. Может аппарат один и тот же? Также проблема с подсветкой, изо есть. Кондер в КЗ. Можно узнать на какой слой прогар под разьемом выходит? Место подчистил, но непонятно наверху, во втором слою, ил еще глубже был контакт? Второй пин слева я так понимаю идет на массу?



[славка911]

купите доступ для просмотра контента

был телефон с подсветкой , регулирующейся до середины и еле заметными тормозами. Замена стандартной катушки, диода, конденсатора не помогли, замена КП PM660L тоже не помогает, она поможет при отсутствии подсветки. Мне замена КП PM660 помогла, тормознутость прошла.



[Броун]

Не работала подсветка. Катушка была в обрыве, конденсатор в КЗ. Катушку и конденсатор поставил с Redmi 5. Подсветка заработала.



[stroy2008not]

Че за фигня? Все заменил, подсветка моргает каждую секунду. Прям выкл/вкл. Никогда ровного моргания не видел.



[igorek73]

купите доступ для просмотра контента

Аналогичная проблема! Есть подозрение что проблема в PM660L (т.к. падение напряжения на дросселях коннектора дисплея в норме) Может кто поделится замерами на каких пинах коннектора дисплея должны присутствовать остальные важные напряжения, а то просто так покупать не дешевый КП не очень то хочется...
Схему скачал но акробат не хочет нормально открывать ((( какой то шрифт запрашивает (((



[ermak-72]

купите доступ для просмотра контента

а можно вопрос? стоит он 300 рублей. для успокоения себя и своих догадок можно и поменять..
или вы не уверены что клиент оплатит ремонт?
или боитесь что дело не в нём и работа впустую будет сделана?
разве можно заработать невкладывая средств(финансов)
это же не фрп на халяву скидывать.



[igorek73]

Может все таки подскажите важные напряжения на коннекторе диспла??? Буду Вам признателен!!!



[igorek73]

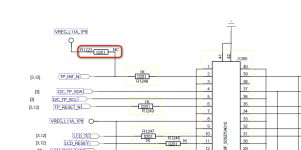

Открыл всё таки даташит на этот аппарат ))) судя из него не пойму на 2 pin должно быть 1,8v т.к. R1223 отсутствует? R1248 ( 1кОм живой) куда копнуть??? И если не трудно подскажите что значат цифры в квадратных скобках



[igorek73]

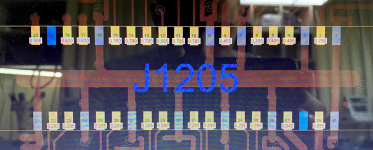

Не больно то все разбежались делиться опытом((( внесу свою маленькую лепту! Один хороший человек поделился со мной вот чем... Думайте! Пользуйтесь! Может хоть выручу кого то... Ведь тема то по подсветке а я залез в неё со своим изо ((( (прошу прощения у админов, исправлюсь!)



[igorek73]

Странно!? не все падения совпали... Но в теме https://gsmforum.ru/threads/xiaomi-redmi-note-5-whyred-propadaet-izobrazhenie.321352/ воспользовался той же интуицией что и Ув. stefanjke (т.к. симптомы были очень схожи!) и поменяв PM660L_004-01 изо появилось!!! Видимо старый КП не вывозил нагрузку (почему то я так сделал вывод, хотя могу и ошибаться...) Всем спасибо! И побольше удачных ремонтов!!!
