Xiaomi Redmi Note 9 Pro (joyeuse). Не заряжается.

  • Автор темы Автор темы STROYO
  • Дата начала Дата начала

STROYO

.
16/5/19
39
6
0
₽
0
Всем привет, телефон попал как залитик с заменой дисплея но заряжаться перестал ещё до этого и кем то был покинут напрямую провод от разъёма нижней платы до разъёма акб и так его заряжали. Решил посмотреть что отвечает за зарядку, на плате нашёл pm6250 и pm6150l, в поиске нечего не нашёл, нужна подсказка какой из них чарджер. Кстати, телефон полностью рабочий, кроме зарядки.

На плате должна быть микросхема ovp. Далее на pm6250 и smb. Проверь для начала питание после ovp. Если 5в есть, то убираем smb. Если зарядка пошла значит менять smb. Без smb быстрой зарядки не будет.

Сейчас быстро просмотрел плату, smb нашёл, находится рядом с флешкой и процессором а вот с ovp я не знаком, по каким признакам определить её можно, понятно что там будет 5в а если не будет 5в.

Сделай фото платы с двух сторон. И отдельно smb и её обвязку поближе.
Завтра могу посмотреть на Note 9 pro что и куда.

Последнее редактирование модератором:
Экраны не снимал так что мало что видно.
Не знаю как спрятоть под сполер.


Вложения

Нашёл, микруху разорвало и посадочное место выгорило.

Кое какие куски дорожек есть, одна как раз с разъёма идёт 5в а стальные не знаю.


Вложения

Это она и есть. Та самая ovp

Маркировка и ключ. Можно перемычку поставить, но лучше микросхему


Вложения

Последнее редактирование модератором:
Кинул перемычку, пошла зарядка на сколько плохо это (перемычка) не знаю но микросхему поставить не возможно так как нет пятаков, там где была микра, под ней выгорело всё.

Здравствуйте. Подыму тему. ТА Note 9s, симптомы те же самые, включается, работает, потребление при подключении к зарядке 0. При отключении батареи потребление прыгает. 5в на OVP приходит и с нее идет дальше. PM6250 поменял, где искать smb? Судя по плате она тут вообще не распаяна.


Вложения

На восьмисотой серии зарядка в PM8150B, здесь аналогично.

Привет всем! remi note 9 (m2003j15ss) на зарядку реагирует но ток заряда 30 мА. Схемы нет. Где стоит и есть ли на нем микросхема SMB? кто сталкивался?

Есть там SMB, рядом с процессором, но SMB это не зарядка, а быстрая зарядка, у неё принцип работы другой - charge pump, нет дросселя, используется переключение конденсаторов.

Опять подыму тему :) Клиент наконец-то решился (не прошло и полгода), замена PM6150l 103 решила проблему, зарядка, быстрая зарядка, до 100% - телефон полностью работоспособен.

Redmi Note 9 Pro .Люди,может кто подскажет куда на плате приходит пин B+ с батарейки.Схемы нет.

sting14031 сказал(а):
купите доступ для просмотра контента
Нажмите, чтобы раскрыть...
Smb где находится то, у меня тоже самое, тело не заряжается на эту микруху питания на входе и выходе присутствует, не знаю куда дальше копать!

У меня коротит c1292, c1222, c1235, c1230, этот ряд полностью связано с c12, и ничего не греется!

Последнее редактирование модератором:
STROYO сказал(а):
купите доступ для просмотра контента
Нажмите, чтобы раскрыть...
Привет. У меня почти тоже самое ну или намного хуже. Убит в хлам шлейф и сожгли больше половины дорожек на коннекторе связанным с этим шлейфом. Бросил сам два волоска, заряд вроде идет но 20% заряжает по 3 часа. Щас хочу найти схему этого коннектора, чтоб вывести без шлейфа нормально зарядку и гарнитуру. Если узнаешь ,что нибудь поделись. 😁

Дополню, не было зарядки, индикация была.
В отвале катушка L1701, заменил, все завелось

Привет всем мастерам, скинте пожалуйста фото платы Xiaomi redmi note 9 pro с двух сторон без экранов, а то принесли телефон с другой мастерской с отсутствующими деталями . В заранее благодарю


Вложения

Последнее редактирование модератором:
Aleks 86 сказал(а):
купите доступ для просмотра контента
Нажмите, чтобы раскрыть...
Наоборот, схема Redmi Note 9 Pro (joyeuse), у Вас же Redmi Note 9S (curtana), которым в Индии торгуют под названием Redmi Note 9 Pro. Отсюда и путаница. Находящийся у Вас аппарат либо Redmi Note 9S (curtana), либо он же, но предназначенный для индийского рынка под торговой маркой Redmi Note 9 Pro.

Прикреплённое Вами фото взято из этого поста - https://gsmforum.ru/threads/redmi-note-9s-curtana-net-seti.336411/post-1478646
Рядом с ним, в том же сообщении, есть другая картинка, с помощью которой ваша проблема разрешится, надеюсь.


Вложения

Evgen32123 сказал(а):
купите доступ для просмотра контента
Нажмите, чтобы раскрыть...
Не совсем понятно причем тут PM6150l :cautious:
По своему опыту скажу, что у водолазов нужно смотреть кондёры старта зарядки, на Note 9 и 9s - это BOOT_CAP. Если одна нога отгниет, то зарядки не будет. Лечится пересадкой с донора.

Всем доброго времени суток, очень сильно нуждаюсь в подсказке.
Тело Redmi note 9 Pro
Со слов владельца, разрядился, пролежал пару дней и уже не включился.
АКБ 3.9v по плате расходится, на кнопке вкл 1.8v
С "OVP" питание я так понимаю идет, потому что при подключении зарядки запитывается PM6250 и SMB1395, на входе есть 5v, на выходе напряжение акб 3.9v.
Потребления лишнего у платы нет, ну вот совсем нет, с лбп просто 0, при зажатии кнопки включения потребление поднимается до 4мА которые даже теплаком не найти.
При подключении зарядки какая то попытка есть около 50мА и тишина снова.
Прошу помочь ;(

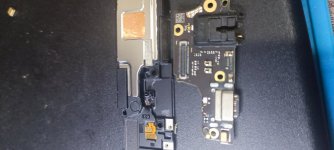

Привет коллеги. Redmi Note 9 Pro принесли на прошивку, сказали сделали сброс из настроек и на этом повис. Компом не определяется ни в edl, ни в fastboot. При этом при включении 2 раза вибро и висит на заставке. Понятно что не прошивка. Разобрав, на нижней плате зарядки увидел такую картину, обуглилась защитная сборка по vcharge - стекляха. Расплавилась пластмасса вакуумной сборки колонка+антенна в месте расположения сгоревшей защитной сборки. Фото прилагаю. Помимо этого контрольные точки TP18(DM) и TP19(DP) в кз. По схеме они идут через U2005 прямиком на проц. На плате где должна находится U2005 по факту её нет. Неужели процу хана?


Вложения

tornado.com сказал(а):
купите доступ для просмотра контента
Нажмите, чтобы раскрыть...
Что значит "нет"? Не распаяна с завода или испарилась?

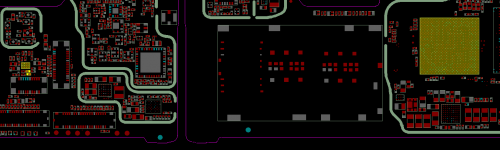

По бордвью линии D+/D- идут на процессор не через нее, а параллельно через резисторы. Плюс через еще одну пару резисторов на зарядник. Если резюки нулевые, то проц выбит.

Вот что сброс животворящий делает.


Вложения

Вложения

Последнее редактирование модератором:
Тема про Xiaomi Redmi Note 9 Pro (joyeuse) учите правила!
Привет мастерам! Redmi note 9s пришёл после другого сервиса. Там меняли дисплей, после этого телефон потух, никакой реакции, только моргает индикатор зарядки если поставить на зарядку. По потреблению 0. Если отключить акб, быстро моргает батарейка и надпись Redmi. Акб зарядил с ЛБП, толку нет. Ovp 5v. Проводит. КП оба менял, без результата. Дальше что? Проц? Или я что то упускаю?

Всех приветсивую, аппарат Note 9s пришел не включался, потребление 200-600ма, иногда включалась быстрая зарядка. Обчитался форума вашего, ничего не помогло, заряжался очень долго. Кому может поможет: снял защиту на процессоре ( та, что просто отстегивается), похоже коротило на нее, сейчас хотя бы есть 5.2в на 2.1а. Аппарат и падал и водичка, все вместе короче.
