день добрый. телефон после воды. не видит симки. нужна схема на sm-a047f для восстановления участка платы. повреждён небольшой участок, но без схемы никак.

на s90b exynos схема существует вообще? Здесь я так понимаю её нет и не будет

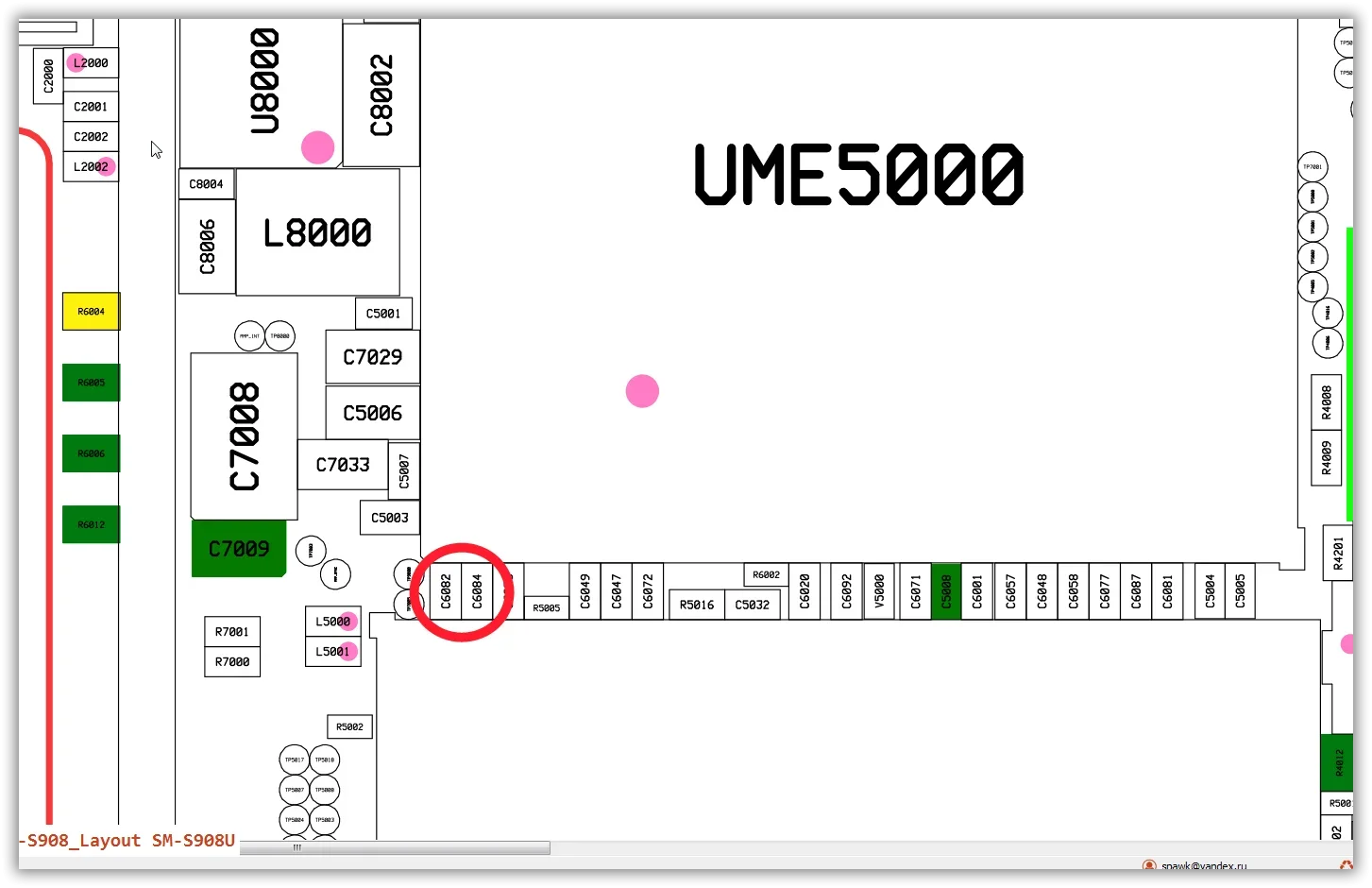

Если у кого-то из вас есть файл списка деталей для s908u, пожалуйста, отправьте его. Мне нужно знать значения некоторых компонентов

C6086
C6082

Coler сказал(а):
купите доступ для просмотра контента
Нажмите, чтобы раскрыть...

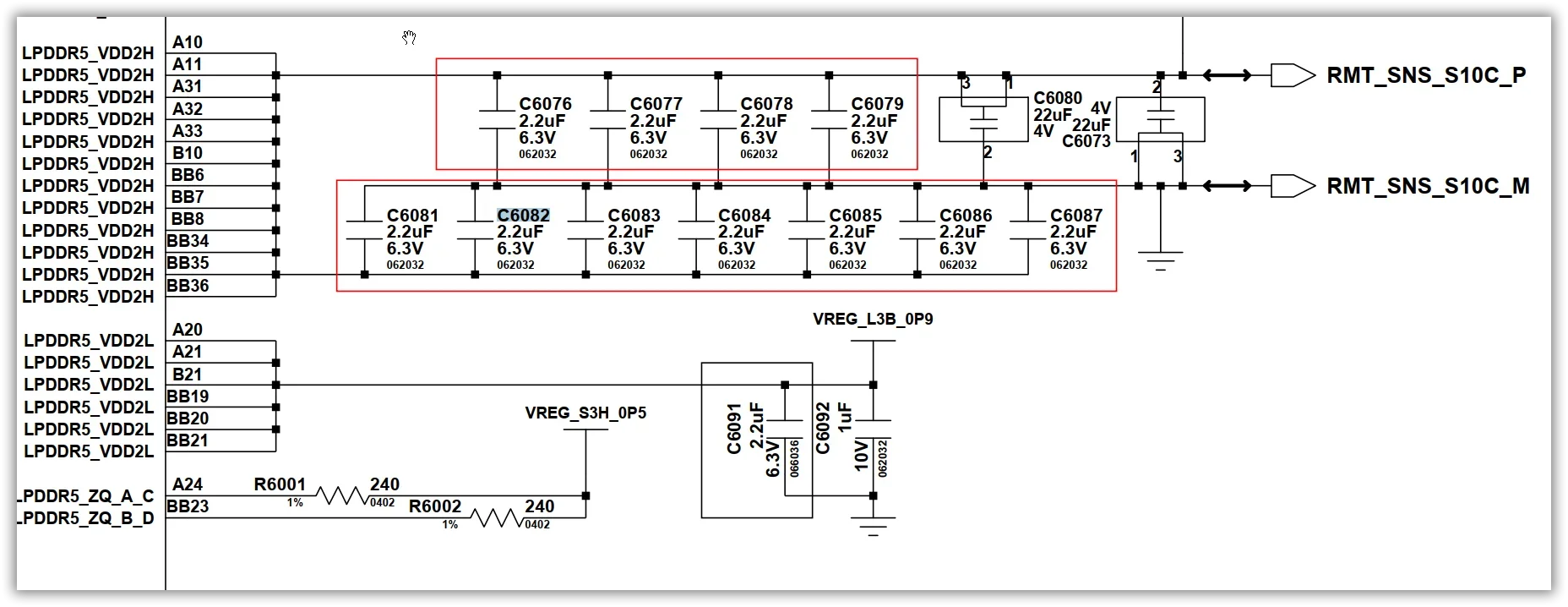

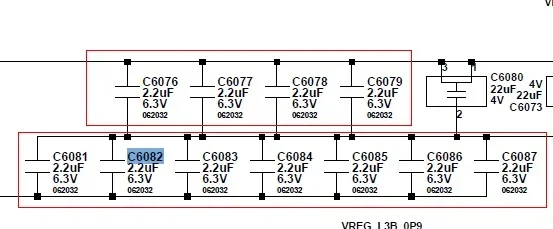

2203-006872=2.2UF 6.3V
SiDm сказал(а):
купите доступ для просмотра контента
Нажмите, чтобы раскрыть...

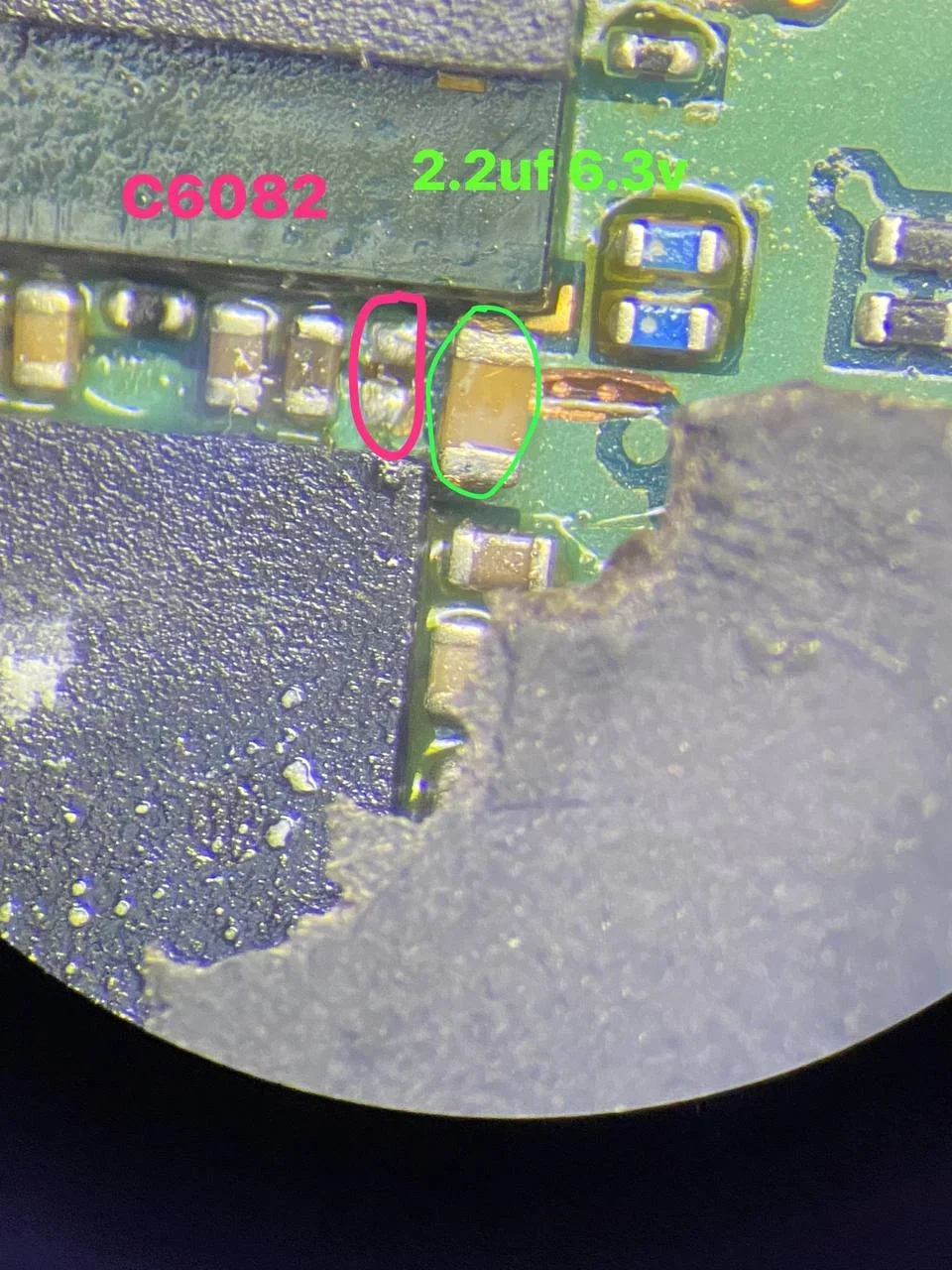

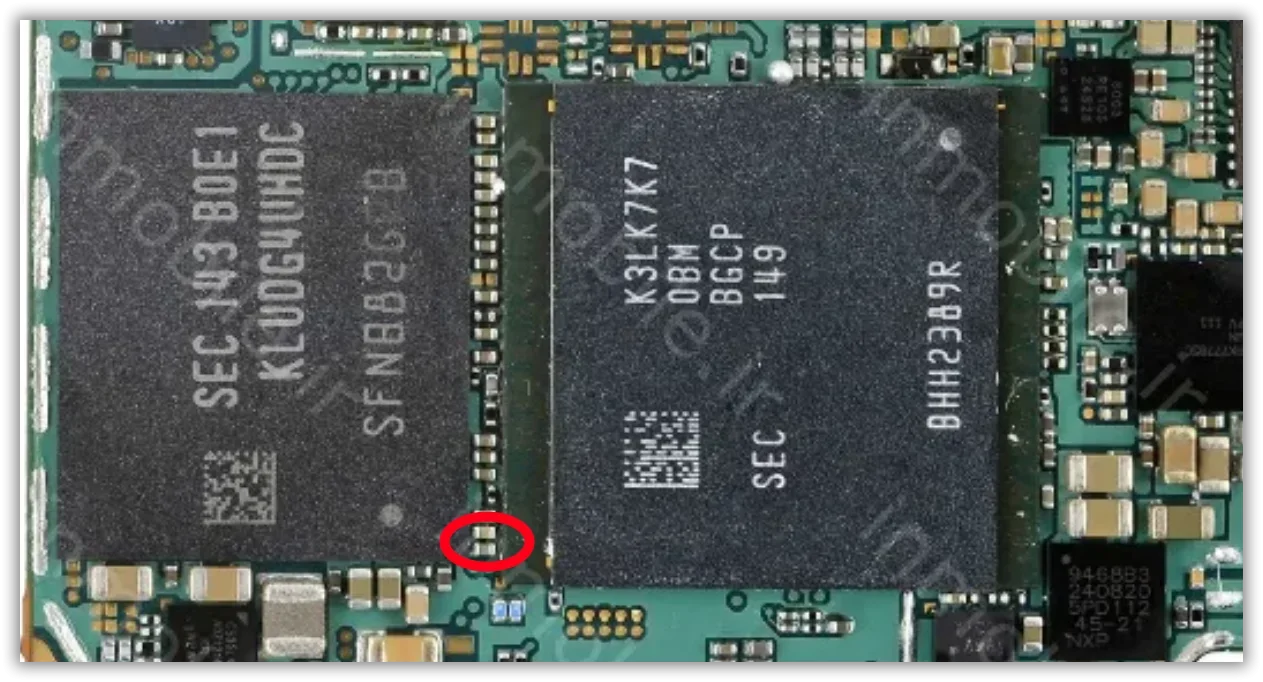

Посмотрите на разницу в размерах между конденсаторами, конденсатор с номинальным значением 2,2 мкф 6,3 В не может быть установлен вместо конденсатора No c6082


Вложения

Последнее редактирование модератором:

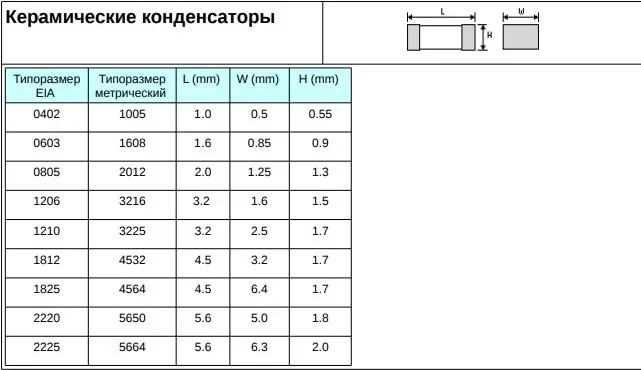

Конденсатор 2.2uf 6.3V может иметь разные размеры

Большой и не подходит? выбирайте меньшего размера с таким же номиналом.

Последнее редактирование:
Так он вам дал номиналы со схемы 2.2UF 6.3V А парт номер 2203-006872 вы неизвестно от куда взяли

У вас там грядка одинаковых конденцаторов Зачем думать Снять рядом и померять Или опять прошивка не даёт )



У нас прошивки разные и зажигание быстрее )

Последнее редактирование:
2203-010075 2.2Uf 6.3V 0603
2203-008470 2.2Uf 6.3V 0603
2203-008242 2.2Uf 6.3V 0603
2203-008176 2.2UF 6.3V 1005
2203-006872 2.2UF 6.3V 1005

Мне нужно руководство по обслуживанию для третьего уровня sm-g990u

UNLOCK.ws сказал(а):
купите доступ для просмотра контента
Нажмите, чтобы раскрыть...
Спасибо за ответ.
Схему смотрел, все Борнео перерыл. Там только указание U6002. Название микросхемы я не увидел.
P.S. Может плохо смотрел и искал, но нашел название только в видосе на ютубе. Там стоит элементарная lm36274 c 10i/A12 и т.п. Поставил, все ок.

То что U6002 это уже понятно, маркировка микросхемы нужна была...

Здравствуйте, ни у кого нет Parts List для Galaxy A53, либо может номиналы подскажет кто выделенных 2025-01-06_193420.webp

R9001 такой же по номиналу как R9000 и R9012 (все по подтяжке 1.8v) R9902 и R9008 скорее всего такого же номинала. Также в подтяжках.
C9025 и С9027 на массу, по идее без них можно. Или такой же емкости как C9037

maxim'ka сказал(а):
купите доступ для просмотра контента
Нажмите, чтобы раскрыть...
Здравствуйте, спасибо. Насчёт С9037 тоже нет данных, как и то что на моем его не было в принципе как и всех деталей зелёным цветом обозначенных, есть второй телефон с той же партии который дали посмотреть просто без выпайки и т.д., поставлю без кондеров. Насчёт R нашёл схемы в орионе на резисторы, R9001 100k, R9002 4.7k, R9008 3.3K, надеюсь они не ошибаются. Мерить SMD тестером конечно пытался но он бред показывает без выпайки часто так что полагаться не стал.


Вложения

Последнее редактирование:
