Не заряжается Samsung g530h

[dimonofff]

Здравствуйте, принесли в ремонт Samsung g530h с проблемой - не заряжается. В итоге сильно греется и просаживает питание микросхема ZD400. Подскажите, пожалуйста, в каких аппаратах можно взять такую деталь или что это за микросхема? может заказать получится. В сервис мануале по поводу зарядки ничего не нашел.



[lehaSh]

Это диод стоит в защите от переполюсовки



[dimonofff]

купите доступ для просмотра контента

Без него телефон должен заряжаться?



[moxa_moxa]

да естественно



[lehaSh]

отпаиваешь его и прозваниваешь мультиком, если в коротком значит причина в нем если нет то дальше идешь по схеме а это микросхема U420 (sm5502 или аналог fsa9485)



[vestint]

У меня подобная проблема. Телефон не заряжается. Комп не видит. Перепаял разЪем думал в нем дело. Аффтар разобрался со своим?



[Coler]

Имел дело и не раз с этими микрухами.В s5 mini на неё идет питание с usb. Крышки снимать начинаю и угол откалывают и тело труп сразу))) Заказал с украины с десяток. Штук пять валяется в запасе.Там всё в одном флаконе и зарядка и usb. Вот описание

купите доступ для просмотра контента

на английском



[dimonofff]

купите доступ для просмотра контента

Разобрался. перепаял zd400 с донора.



[Сапарбек]

Тоже подниму тему.
Выгнил напрочь U506, точнее вывод 4. Он идет на vbat? какое напряжение она должна выдавать? Назначение микросхемы?
Аппарат не заряжается, пишет не то ЗУ, компом видится, уровень батареи застыл на 52%.



[Никель]

купите доступ для просмотра контента

Доброго времени суток! Проблема такая же! Тоже заряд застыл на 52% и не заряжается. Есть её решение?



[Radiotrance]

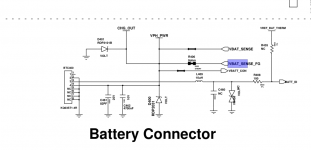

Есть её схема.
