Oppo A5 2020 цифровой пароль

  • Автор темы Автор темы smit7777
  • Дата начала Дата начала
Телефон A5 (2020), память H9HP52ADAMAD, 2 дня бился с коннектом z3x по isp.
Помогла установка галочки в настройках: Disable high speed emmc timing.

kaifolom сказал(а):
купите доступ для просмотра контента
Нажмите, чтобы раскрыть...
Такая же беда, с начало не было контакта нормального, пока не заменил резистор cmd после этого подключился снял код, и фрп, и опять висел на 9008. Заменил резистор clk на перемычку, после режим ушел но телефон не запускается


Народ не могу законектить по isp. Припаял четыре проводка, подключил к z3x + Шлейф и АКБ и к юсб или зарядки.
Ставил галочку disable high speed, снимал галочку с hipower.
Все ни как не видится.
Уже и резисторы снял,напрямую на плату подпаивался, и новые поставил не в какую не определяется.


Вложения

И скриншот настроек в софте, что выставлено , какие галочки. Попробовать без акб, с одним шнурком как вариант

Да, да, счас я ещё раз подпаяю сделаю скрины и фото. И без АКБ и с АКБ, все глухо. Уходит в квалком , и в зарядку и в юсб.

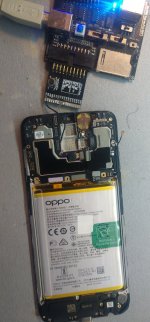

Вот фото. Дата подпаяная, её не видно. Прозвонил опять продводки от платке до платы. Все нормально звонится и сопротивление показывает.
Без АКБ и с АКБ + ЮСБ не видится.
Возможно что то в настройках z3x?


Вложения

вы с этим адаптером цеплялись с другими ТА?

И флеш случайно не микрон( у меня почему-то не одну не получилось зацепить микрон 254 сокет) без прищепки

Флеш H9HP52ADAMAD.
С адаптером по ISP цылпял пару телефонов. Короче загадка какая то.

Сделал обычным кардридером за 100 р. подпаял 2 резюка по 150 ом. Без акб. Питание от юсб


Вложения

Последнее редактирование модератором:
пытаюсь через ufi .не конектиться..при попытке поиграть параметрами подключения.показывает окно типа те что нужно подключены а вот DAT1 и так далее до DAT7 НЕ подключены..окно как будто я в прищепке пытаюсь вычитать.
не пинать..два дня как бокс взял.
не вижу галочку отключить high speed emmc.нет у меня 3.0 порта.
проводки до минимум ..5-6 см
память H9HP52ADAMAD


Вложения

Последнее редактирование:
ermak-72 сказал(а):
купите доступ для просмотра контента
Нажмите, чтобы раскрыть...
поставить 1 bit, снизить частоту до 12-18. Питанием vccq в софте поиграться выставить 2.8в попробовать.
Припаяли надеюсь три сигнальных провода, один GND и воткнули кабель? Акб отключить.
PS:Вчера снимал пароль EFM на A5 2020 CPH1931, программная часть заняла минуту

по очереди всё перепробывал.он упорно показывает что я как будто в прищепке пытаюсь считать..
он же показывает что нужные пины активны и подключены..
что то не реагирует он на галочку ISP.
ведь мелочь какая то..точно.
уже и резюки впаял.тоже самое..думает что в прищепке..
щас попробую переустановить софт..мож криво встал..
------------
нихера не конектиться.упорно думает что колодка подключена


Вложения

Последнее редактирование:
Благодарю за помощь. Получилось сделать коннект по ISP, походу где то был слабый контакт проводков (звезды сошлись). Снял резисторы, подпал еще раз. Хотя так уже делал, но тогда не получалось.
Без АКБ, ЮСБ и 1.8v ISP и тогда увиделся.

купите доступ для просмотра контента

ussk сказал(а):
купите доступ для просмотра контента
Нажмите, чтобы раскрыть...
ну все хватит шкаф заполнять железками. перезжаю с пда к вам )))

likmal сказал(а):
купите доступ для просмотра контента
Нажмите, чтобы раскрыть...
вчера пока себя настраивал на подвиги буквально на две мин отвернулся и в итоге вот

погрел крышечку )))


зы ушел тренироваться на кирпичах ))) профилик уарт изучать осваивать
не скоро, но я вернусь!!


Вложения

Я тут что то в помнил..пересмотрел много видосов по этому телу..
1.у кого то при конекте в логах vccq красным выделяется,типа что то не так,но при этом все конектиться.
2. Тело тоже самое 1931 но при этом чувак чистит смолу и ставит cmd резистор.разные ревизии столь?как так?
А может вообще банальное,у меня оперативки то всего 4 гига..может тупо хотя бы 6 сделать?

ermak-72 сказал(а):
купите доступ для просмотра контента
Нажмите, чтобы раскрыть...
1. В z3x plus при коннекте по ISP пины не подсвечиваются, у UFI думаю тоже не должны.
2. Про смолу и CMD резистор не понял зачем ставить? Он на плате в компаунде, с торца зачищается и подпаивается
Не знаю меняются ли на них EMCP, но из 4/64 делать 6/128 не рентабельно наверное. Гляньте для начала ценники на 6/128

Про оперативку я имел ввиду комп свой...
Про смд резистор ,я же написал.чувак чистит и ставит его..там было чисто.его там резистора не было..завтра найду видос,покажу..с телефона пишу....

вот.сами смотрите. с 1.48 секунды

обратите внимание на логи..VCCQ

Последнее редактирование:
У меня получилось когда снял резисторы и подпаялся на плату, а не на резисторы.
И оперативки в ноуте 4гб.

была мысля..но зассал сперва..снял..с какими то огрехами но конектится..


Boot version: 1.04, FW version: 1.13 (Aug 19 2019 23:46:09)
Insertion test... CLK not properly connected
Init bus...
VCC: 3.3 V, VCCQ: 1.8 V
Bus: 1 bit (SDR 4MHz)
Access mode: sector mode
Power supply: dual-voltage (1.70-1.95V, 2.7-3.6V)
Card/BGA: BGA (Discrete embedded) - High density MMC
Manufacturer ID: 0x90 (SK Hynix)
Product name: hC8aP (0x68433861503e), rev: 0x03, serial number: 0x1FD9A816
Manufacturing date: дек 2019
CID: 90014A68 43386150 3E031FD9 A816C6A8
CSD: D0270032 8F5903FF FFFFFFEF 8E400042
EXT_CSD revision: 1.8 (MMC v5.1)
Partition info:
Boot1: 4096 KiB
Boot2: 4096 KiB
RPMB: 16384 KiB
User area: 58.24 GiB(62,537,072,640 bytes)
Factory Reset...
Creating filesystem with parameters:
Size: 268435456
Block size: 4096
Blocks per group: 32768
Inodes per group: 8192
Inode size: 256
Journal blocks: 1024
Label:
Blocks: 65536
Block groups: 2
Reserved block group size: 15
Created filesystem with 13/16384 inodes and 2091/65536 blocks
Writing cache... Done
Creating filesystem with parameters:
Size: 51195523072
Block size: 4096
Blocks per group: 32768
Inodes per group: 8192
Inode size: 256
Journal blocks: 32768
Label:
Blocks: 12498907
Block groups: 382
Reserved block group size: 1024
Created filesystem with 11/3129344 inodes and 242483/12498907 blocks
Writing userdata... Done
Done

это смутило CLK not properly connected
но сделалось
и cmd обратно не ставил clk только мычку поставил..
запустился.работает.
короче сделал ..всем спасибо

Последнее редактирование:
что то опять не так.
на clk пофигу..делал так..но щас по другому..вайпы делает.но ничего не сбрасывает. и почему так отображается?
из за 10кго андроида??


==========
прошло немного времени..
если у кого и будет такая херня..
похрен..
1 -- IDENTIFY INFO......

2 -- WIPE DATA ONLY......

3 -- FRP RESET......
ну или дальше ещё все подряд..
короче сделал


Вложения

  • 1.png
    132,8 КБ Просмотры: 111
  • 2.png
    135,6 КБ Просмотры: 112
Последнее редактирование:
Ребята всем привет! Короче засада oppo а 5 не кто emmc не снимал, как там вообще. Компаунд по краям имеется а вот под emmc остаётся только гадать. Сброс кода не в какую по isp не конектится к z3x, вот думаю полностью снять и на колодку на прямую.

Так вы сперва узнайте что за тело то.1931 или 1933..
Даже не смотрели походу,сразу подпаиваться поди..

31 тело с emmc, pinout правельный, не первый раз подпаиваюсь, а коробок у меня z3x plus. Один хрен не хочет конектится и всё тут. И забыл сказать ещё тут кто то до меня пробывал подпаиватся, нулевого резистора нету, перемычка стоит, но факт что тело то включается и грузится. Не ужели из за резюка такая хрень происходит. На 10ком стоит на месте а вот 0 ом нет, я так понимаю 0 ом это и есть резюк как перемычка только в корпусе.

Последнее редактирование:
