Redmi 7A pine . Снес SMD-компонент

  • Автор темы Автор темы shuma123
  • Дата начала Дата начала
Добро пожаловать! Вас пригласил Kamil95 присоединиться к нашему сообществу. Пожалуйста, нажмите сюда зарегистрироваться.

shuma123

.
3/4/16
48
-2
0
46
Помогите определить компонент и номинал.


Вложения

Последнее редактирование модератором:
Спасибо а ещё подскажите такая ситуация до снесения этого компонента на телефон подалось 12 вольт дальше телефон показывал зарядку включался но не заряжался и перестал работать соединение с компьютером подскажите там скорее всего какой-то конденсатор который служит предохранителем сгорел если знаете может на плате укажите

Да ещё зарядка в авто пробило ее и она выдала 12 в в микро юсб далее телефон работает нет подключения интерфейса к ПК и зарядку показывает а на тесторе потребление 00.2 ампера

shuma123 сказал(а):
купите доступ для просмотра контента
Нажмите, чтобы раскрыть...
ну если этот святой предохранитель слетела как могут показать что идет зарядка ? принцип работы предохранителя думаю всем известен, так как в школе по физики учили всех, не ? скорее проблема в контролер зарядке поэтому компьютер перестал опознавать USB устройства и не заряжается .

​


Да если после смены КП будет тихо и после перепайки проца он не увидеться без памяти то ....дело шляпа !

Понятно вообщем проще китайский к.п подкинуть как на планшетах делают и все

Да у него потребление ещё скачает 00.2 00.5 00.8 когда на зарядке

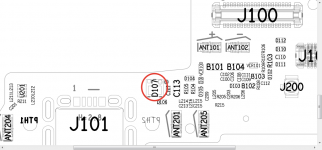

Всем привет! Начал бы ты сначала с осмотра разъема и нижний платы лучше, потом с замены самой нижний платы (благо по стоимости нижняя плата все равно дешевле чем замена устройства). !!! Кстати обрати внимание на D107 (должно было его пробить), а потом уже (1.после осмотра под микроскопом;2.замена нижний платы;3. думать на OVP, PMI, PM, CPU).


Вложения

Последнее редактирование:
Вообщем поставил резистор от самсунга теперь включается если только на зарядке показывает батарея 100% заряженна на самом деле на плате померел 3.4 в показывает дальше где копать

shuma123 сказал(а):
купите доступ для просмотра контента
Нажмите, чтобы раскрыть...
Уже не на работе, завтра гляну. Если найду скину. А по диоду он просто бывает с дыркой ), или можешь просто ради эксперимента выпаять его и посмотреть как будет звонится, если на коротко в обоих направлениях значит ему плохо. Телефон должен и без него заработать и зарядка тоже (правда лучше больше 5 вольт зарядку не использовать ;)).

phoenixgroup сказал(а):
купите доступ для просмотра контента
Нажмите, чтобы раскрыть...

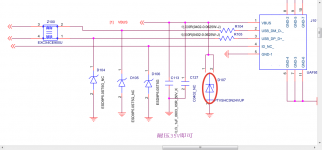

Спасибо я нашел схему диод стоит на нижней плате думаю дело в чем то другом сейчас телефон работает так подключаешь зарядку потребление идёт 0.67 ампер когда прогоужаетмя до 1 с копейками ампера и включается сам при подключении зарядки греется при этом микруха pmi 632 502 00

А что сейчас делает телефон? Какие симптомы, поведение?

Только если подключить зарядку сам включается

Есть несколько телефонов старых с которых можно снять но нужно будет выпаивать сопротивление жених померить на плате

Всем ещё раз добра поставил КП тел по нулям если АКБ снять и подключить зарядку то мигает лампочка белого цвета

КП поменял резистор поставил зарядки нет и интерфейсы подключения к ПК потже хотя подключаешь горит типа заряжается потреблением по 0 где копать нашел вот эту картинку потребление на всех компонентах так же на vbus линию 5 вольт идёт и 4 на vbat
