Redmi Note 8 Pro не работает сенсор

  • Автор темы Автор темы Andre20
  • Дата начала Дата начала
Andre20

Andre20

.
2/1/06
243
19
0
₽
3
После падения перестал работать сенсор. Новый модуль подкидывали.

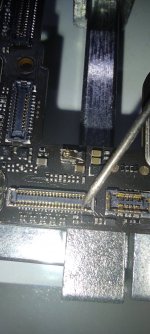

При прозвонке выявил 4 контакта на которых отсутствует какое либо падение напряжения (висят в воздухе).
Левый край, считать снизу вверх - 6,7,10,11 вывод.
Я конечно догадываюсь что все идет под проц, но все же хочу уточнить ибо он (проц) на компаунде. Если есть у кого-нить плата под рукой прозвоните эти контакты.
При проверке давил пальцем на процессор, ничего не менялось.


Вложения

Вложения

Укажите, пожалуйста, с какого контакта и на какой пятак должно идти. У меня ни одна из 4 линий не звонится. Видать обрывы в плате.

korney79 сказал(а):
купите доступ для просмотра контента
Нажмите, чтобы раскрыть...
там по схеме есть по моему пинауты возле проца, в моем случае было что от коннектора до пинаута звонилось, а вот от него под проц был уже обрыв. какие именно уже не помню, но где то не далеко от пинаутов.

Master_A сказал(а):
купите доступ для просмотра контента
Нажмите, чтобы раскрыть...
7 нога на коннекторе в обрыве была кинул перемычку и заработало. Хотя на 6.10.11 сразу тоже думал обрыв , оказалось что видать не опознавало контроллер тача по этому и нули на них были при прозвонке.


Вложения

Всем доброго, пришел данный аппарат в ремонт, упал в унитаз :) но следов залития нет, так как его быстро очень вытащили, даже на плате маркера живые :)

В общем, ситуевина таже, все работает а клацалка нет, обрывы не нашел, единственное, на что я грешу, обрыв под процом... линия EINT_CTP, проверить то ее ни как.... На схеме нигде не нашел КТ. Вот думаю, катать или не катать... куда еще что можно проверить?

martin78 сказал(а):
купите доступ для просмотра контента
Нажмите, чтобы раскрыть...
есть на форуме схема возле проца тспоиты сенсора. там замерить падение и замерить на коннекторе и сравнить. и вот тогда смотреть в строну проца если падения напряжений будут одинаковы. а замеры разными тесторами могут оличаться но не на сильно

Добрый день Всем. На ремонт принесли телефон Xiaomi Redmi Note 8 Pro с заявленной неисправностью - не работает тачскрин. С разъема J6400 выводы 7, 9, 11, 13 (TP_SPI_CLK , TP_SPI_MISO, TP_SPI_MOSI, TP_SPI_CS) мультиметром показывают падение напряжения со стороны процессора mt6785v. А Вывод 5 (сигнал EINT_CTP) повис в воздухе со стороны процессора. Сам сигнал на прямую идет под процессор... На плате пинаута нет. Может у кого то есть информация куда именно подходит сигнал EINT_CTP на сам процессор. Может у кого то есть данный аппарат в ремонте со снятым процом что бы можно было бы вызвонить этот сигнал? Зная эту информацию можно было бы к нему как то подцепится... Тех документации на сам процессор найти не могу.

Последнее редактирование:

krest73, спасибо за фото и информацию. Я в интернете находил данную информацию. Я этот участок платы осматривал через микроскоп, повреждений и трещин не нашел. Разве сигнал EINT_CTP (5 - тый вывод разъема J6400) тоже проходит в этом месте? Если бы точно знать что он проходит в указаном Вами месте на плате то я бы его вскрыл и вызвонил. Но опять же повреждений не обнаружено.​

Нашел в ютубе информацию. Возле этой "проушины" проходят четыре дорожки (одна во втором слое и три в третьем слое) и скорее всего это и есть четыре сигнала TP_SPI разъема J6400 выводы 7, 9, 11, 13 (TP_SPI_CLK , TP_SPI_MISO, TP_SPI_MOSI, TP_SPI_CS). А как и где проходит сигнал EINT_CTP 5-тый вывод разъема J6400 ? Является загадкой​


Последнее редактирование:

Илья_Орша, полностью с Вами соглашусь. Мои предположения были не верны (по поводу количества проводников проходящих в данном участке на плате. В ютубе мастер ремонтировал данный участок платы и восстанавливал три проводника в третьем слое. И опять-таки непонятки выходят... На его ремонтируемой плате была трещина (четко просматриваемая) и он восстанавливал третий слой. Возникает вопрос как мог уцелеть 4-тый слой при такой трещине? Он до него не добрался. Вот ссылка


Последнее редактирование:

krest73, если Вас не затруднит - вызвоните пожалуйста этот сигнал EINT_CTP (5 - тый вывод разъема J6400)​

. Будет полезная информация не только для меня но и на будующее для мастеров.​


Вот наглядное решение проблемы не работает сенсорный экран. Спасибо Дмитрию. Я понимаю, что это форум и здесь принято общаться, а не видео показывать. Но ребята выше уже всё расписали показали. Теперь осталось посмотреть.

Это видео уже было выложено двумя постами выше вашего.

у меня нет 4 вывода он не звонится все остальные звонятся, дорожки восстановил и прозвонил тач не работает!


Всем привет. Кто нить вызвонил сигнал EINT_CTP (5 - тый вывод разъема J6400) у меня на нём полный ноль​


Это отрицательное питание дисплея ( VSN ).
В "Файлы" (пункт меню вверху любой страницы форума) есть схема с расположением деталей на эту модель.
https://gsmforum.ru/resources/1897
В ней всё видно.

Выяснил благодаря XinZhiZao что 3 контакт на разъеме дисплея согласно схеме, уходит в проц по линии GPIO_CTP_RSTB на пятак F30, запаятся не снимая проц можно сверху справа согласно фото.
Осталось только определится где цепануть EINT_CTP, где то рядом он в этой же области, если у кого есть в распайке, скиньте проц и пробежитесь по пинам залитые маской, уверен что какой то из них тот самый нужный всем "пятый пин разьма дисплея"


Вложения

Последнее редактирование:
Накидал солюху (первое фото), выручили ребята вызвонив необходимые пятоки из под проца,
Прошу обратить внимание на 3 и 5 пины (красная и синяя линия)- можно подцепится снизу справа от проца (что я и сделал)
Тему с сенсором на этом аппарате считаю закрытой. Прикладываю так же свой вариант расположения мычек.


Вложения

Gofman83 сказал(а):
купите доступ для просмотра контента
Нажмите, чтобы раскрыть...

Илья_Орша сказал(а):
купите доступ для просмотра контента
Нажмите, чтобы раскрыть...
У меня этот угол платы вообще сломался, достаточно ли восстановить эти сигналы (7,9,11,13 выводы )перемычками с разъёма или там ещё какие сигналы идут.

всем привет принесли redmi not 8pro не работает сенсор .со слов клиента после обновления . 5.7.9.11.13 дорожки прозвонил все звонятся на контактные площядки возле проца .подения по линиям
5-0.528v
7-0.528v
9-0.530v
11-0.529v
13-0.527v

EINT_CTP показывает падение.линия звонится . на что ещё обратить внимание заранее спасибо​


  • Нравится
Реакции: rinx
lukey702 сказал(а):
купите доступ для просмотра контента
Нажмите, чтобы раскрыть...
выше фото с падениями всего конекора на 1 странице фото с падениями моими. там 1 контак 800 и последний который нужен 800 а у тебя все 528. вероятно обрыв прямо возле коннектора и ты щупом давишь и появляется контакт
